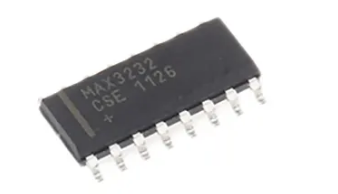

MAX3232CSE+T
- 厂商名称Maxim
- 元件分类线路收发器
- 中文描述收发器，RS232，3V-5.5V电源，2驱动器，NSOIC-16
- 英文描述RS-232 Interface IC 3.0V to 5.5V，Low-Power，up to 1Mbps，True RS-232 Transceivers Using Four 0.1 uF External Capacitors
- 数据手册MAX3232CSE+T数据手册Datasheet PDF
- 在线购买
MAX3232CSE+T概述
MAX3232CSE+T是一款采用16引脚NSOIC封装的低功耗真RS232收发器。该收发器具有低压差发送器输出级，可通过双电荷泵实现真正的RS232性能，从3V到5.5V电源。该器件仅需要四个小型0.1μF外部电荷泵电容器。MAX3232器件以235Kbps的数据速率运行并保持RS232输出电平。它与行业标准MAX232器件在引脚、封装和功能上兼容。
电源电压范围为3V至5.5V
工作温度范围为0°C至70°C
VCC供电电流0.3mA
300ns的发射器偏斜和300ns的接收器偏斜
最大过渡区压摆率为30V/?s（CL=150pF至1000pF）
两个RS232驱动器和两个RS232接收器
应用
通信与网络，便携式器材，消费电子产品
电源电压范围为3V至5.5V
工作温度范围为0°C至70°C
VCC供电电流0.3mA
300ns的发射器偏斜和300ns的接收器偏斜
最大过渡区压摆率为30V/?s（CL=150pF至1000pF）
两个RS232驱动器和两个RS232接收器
应用
通信与网络，便携式器材，消费电子产品
MAX3232CSE+T中文参数
| IC 类型 | Line Transceiver | 封装类型 | SOIC |
| 输入类型 | 单端 | 引脚数目 | 16 |
| 发送器数目 | 2 | 尺寸 | 10 x 4 x 1.5mm |
| 安装类型 | 表面贴装 |

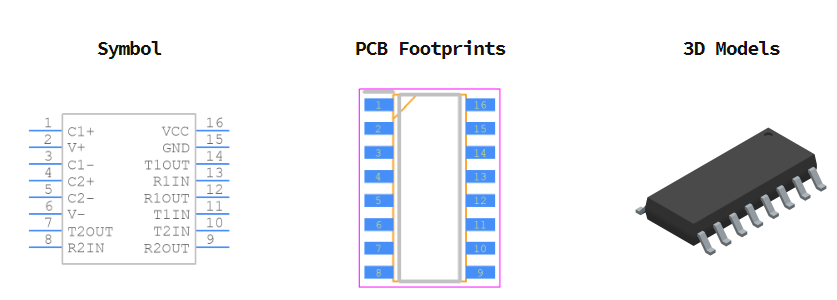

MAX3232CSE+T引脚图
