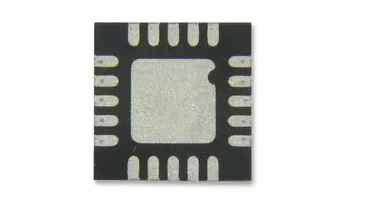

AD7689BCPZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器，八路MUX，16 bit，250 kSPS，伪差分、单端，SPI，单，2.3 V
- 英文描述16 bit ADC Differential，Serial，20-Pin LFCSP EP
- 数据手册AD7689BCPZ数据手册Datasheet PDF
- 在线购买
AD7689BCPZ概述
AD7689BCPZ是一款8通道16位250kSPS PulSAR®模数转换器(ADC)，采用单电源供电。它包含用于多通道、低功耗数据采集系统的所有组件，包括一个真正的16位无失码SAR ADC、一个8通道低串扰多路复用器，可用于将输入配置为单端（带有或无接地感应）、差分或双极、内部低漂移参考（可选择2.5V或4.096V）和缓冲器、温度传感器、可选择的单极滤波器和序列器，在按顺序连续扫描通道时非常有用。它使用简单的SPI接口写入配置寄存器并接收转换结果。SPI接口使用单独的电源VIO，该电源设置为主机逻辑电平。
16位分辨率，无漏码
93.8dB动态范围
-100dB在20kHz THD
多种引用类型
内部温度传感器(TEMP)
无流水线延迟，SAR架构
2.5V/200kSPS时的功耗为3.5mW
5V/250kSPS时的功耗为12.5mW
50nA待机电流
应用
系统监控，电源管理，医用，通信与网络，信号处理，传感与仪器，自动化与过程控制
16位分辨率，无漏码
93.8dB动态范围
-100dB在20kHz THD
多种引用类型
内部温度传感器(TEMP)
无流水线延迟，SAR架构
2.5V/200kSPS时的功耗为3.5mW
5V/250kSPS时的功耗为12.5mW
50nA待机电流
应用
系统监控，电源管理，医用，通信与网络，信号处理，传感与仪器，自动化与过程控制
AD7689BCPZ中文参数
| 体系结构 | SAR | 引脚数目 | 20 |
| 模数转换器数目 | 8 | 整体非线性误差 | ±1.5LSB |
| 分辨率 | 16 位 | 数字式接口类型 | 串行 (SPI/QSPI/Microwire) |
| 采样率 | 250ksps | 典型单电源电压 | 2.5 V, 3.3 V, 5 V |
| 输入信号类型 | 差分、伪差分、单端 | 最低工作温度 | -40 °C |
| 输入类型 | 电压 | 最高工作温度 | 85°C |
| 安装类型 | 表面贴装 | 尺寸 | 4 x 4 x 0.83mm |
| 封装类型 | LFCSP |

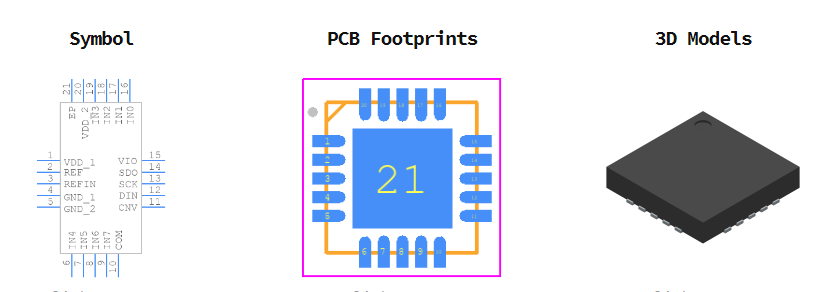

AD7689BCPZ引脚图
