M24C02-WMN6P
- 厂商名称ST意法半导体
- 元件分类EEPROM
- 中文描述EEPROM，2 Kbit，256 x 8位，串行I2C(2-线)，400 kHz，SOIC，8引脚
- 英文描述EEPROM Serial-I2C 2K-bit 256 x 8 3.3V/5V 8-Pin SO N Tube
- 数据手册M24C02-WMN6P数据手册Datasheet PDF
- 在线购买
M24C02-WMN6P概述
M24C02-WMN6P是一款2Kbit(256 x 8bit)串行I2C总线EEPROM(电可擦除可编程存储器)，8引脚SOIC封装.该器件支持I2C协议.任何将数据发送到总线的设备都被定义为发送器，任何读取数据的设备被定义为接收器.控制数据传输的设备称为总线主控设备，其他设备称为从设备.数据传输只能由总线主控启动，总线主控也会提供串行时钟进行同步.M24C02-WMN6P器件始终是所有通信中的一个从器件.
兼容所有I2C总线模式
时钟频率400KHz
单电源电压范围:2.5V至5.5V
随机与顺序读取模式
整个存储阵列具有写入保护
增强静电/闭锁保护
超过400万写入周期
数据保留超过200年
工作温度范围-40°C至85°C
兼容所有I2C总线模式
时钟频率400KHz
单电源电压范围:2.5V至5.5V
随机与顺序读取模式
整个存储阵列具有写入保护
增强静电/闭锁保护
超过400万写入周期
数据保留超过200年
工作温度范围-40°C至85°C
M24C02-WMN6P中文参数
| 存储器大小 | 2Kbit | 编程电压 | 3.3 V, 5 V |
| 接口类型 | 串行 - I2C | 每字组的位元数目 | 8Bit |
| 封装类型 | SOIC | 尺寸 | 4.9 x 3.9 x 1.25mm |
| 安装类型 | 表面贴装 | 数据保留 | 40年 |
| 引脚数目 | 8 | 最高工作温度 | +85 °C |
| 组织 | 256 x 8 位 | 最长随机存取时间 | 900ns |
| 最小工作电源电压 | 2.5 V | 字组数目 | 25600.0% |
| 最大工作电源电压 | 5.5 V | 最低工作温度 | -40 °C |

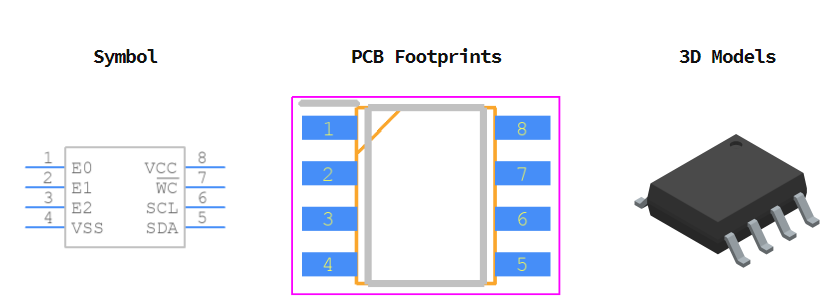

M24C02-WMN6P引脚图
