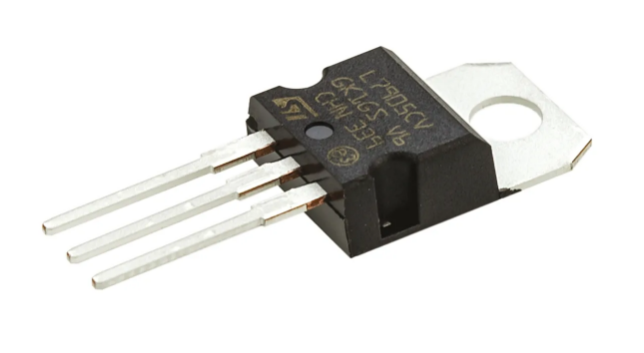

L7905CV
- 厂商名称ST意法半导体
- 元件分类LDO稳压器
- 中文描述固定电压稳压器，LDO，7905，-35V至-10V，1.4V压差，-5V输出，1.5A输出，TO-220-3
- 英文描述Standard Regulator Neg-5V 1.5A 3-Pin(3+Tab)TO-220AB Tube
- 数据手册L7905CV数据手册Datasheet PDF
- 在线购买
L7905CV概述
L7905CV是具有-5V输出电压的单表3端负电压稳压器。它具有几种固定的输出电压，因此可用于多种应用。该调节器可提供本地卡上调节，消除了与单点调节相关的配电问题，此外，它具有与L78正标准系列相同的电压选项，特别适合于分离式电源。如果提供足够的散热，它可以提供超过1.5A的输出电流。尽管主要设计为固定稳压器，但该设备可与外部组件一起使用以获得可调的电压和电流。
热过载保护
短路保护
输出过渡SOA保护
25°C时的输出容差为2％（AC版本）或4％（C版本）
应用
电源管理
热过载保护
短路保护
输出过渡SOA保护
25°C时的输出容差为2％（AC版本）或4％（C版本）
应用
电源管理
L7905CV中文参数
| 输出电压 | -5 V | 极性 | 负极 |
| 最大输出电流 | 1.5A | 宽度 | 4.6mm |
| 封装类型 | TO-220 | 长度 | 10.4mm |
| 输出类型 | 固定 | 负荷调节 | 100 mV |
| 安装类型 | 通孔 | 线路调节 | 100 mV |
| 最大输入电压 | -35 V | 静态电流 | 3mA |
| 引脚数目 | 3 | 高度 | 9.15mm |
| 最低工作温度 | 0 °C | 系列 | L79xx |
| 最高工作温度 | +150 °C | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 输出数目 | 1 | 典型压差电压@电流 | 1.4 V @ 1 A |

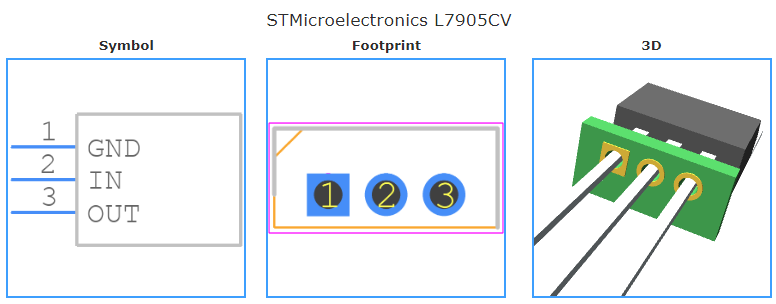

L7905CV引脚图
