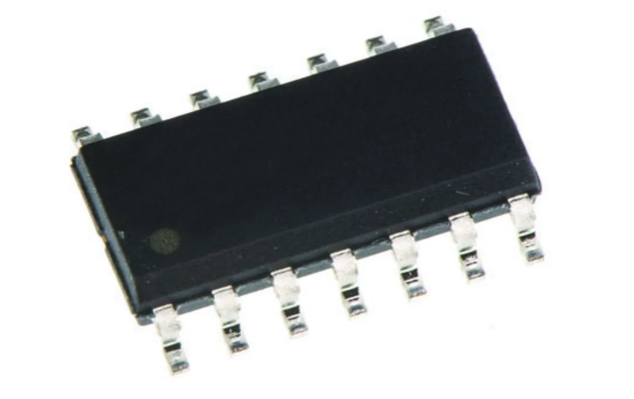

CD4013BM96

CD4013BM96

  • 厂商名称TI德州仪器
  • 元件分类触发器
  • 中文描述触发器,CD4013,D,45 ns,24 MHz,SOIC
  • 英文描述Flip Flop D-Type Pos-Edge 2-Element 14-Pin SOIC T/R
  • 数据手册CD4013BM96数据手册Datasheet PDF
  • 在线购买

CD4013BM96概述

CD4013B器件由两个相同的独立数据类型触发器组成。每个触发器具有独立的数据,设置,复位和时钟输入以及Q和Q输出。这些器件可用于移位寄存器应用,并且通过将Q输出连接到数据输入,可用于计数器和触发应用。在时钟脉冲的正向跃迁期间,D输入端上存在的逻辑电平被传输到Q输出。设置或重置与时钟无关,并且分别通过置位或重置线上的高电平来完成。

特性

异步置位功能

静态触发器操作

中速操作:10V电源时的时钟切换速率为16MHz(典型值)

标准化对称输出特性

在整个封装温度范围内,18 V时最大输入电流为1-?A:

在18 V和25°C时为100 nA

噪声容限(在整个封装温度范围内):

V DD=5 V时为1 V

V DD=10 V时为2 V

V DD=15 V时为2.5 V

CD4013BM96中文参数

逻辑系列 4000 最长传播延迟时间@最长CL 300 ns @ 5 V
逻辑功能 D 型 尺寸 8.65 x 3.91 x 1.58mm
输入类型 单端 最低工作温度 -55 °C
输出信号类型 差分 高度 1.58mm
触发类型 上升沿 最大工作电源电压 18 V
极性 反相,非反相 宽度 3.91mm
安装类型 表面贴装 最小工作电源电压 3 V
封装类型 SOIC 传输延迟测试条件 50pF
引脚数目 14 最高工作温度 +125 °C
设置/复位 长度 8.65mm
每片芯片元件数目 2

CD4013BM96引脚图

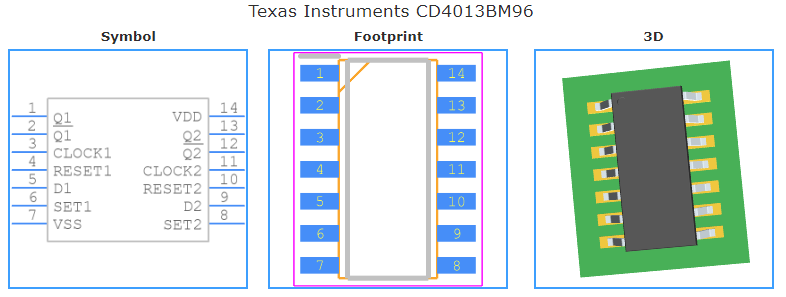

CD4013BM96引脚图和PCB焊盘图
