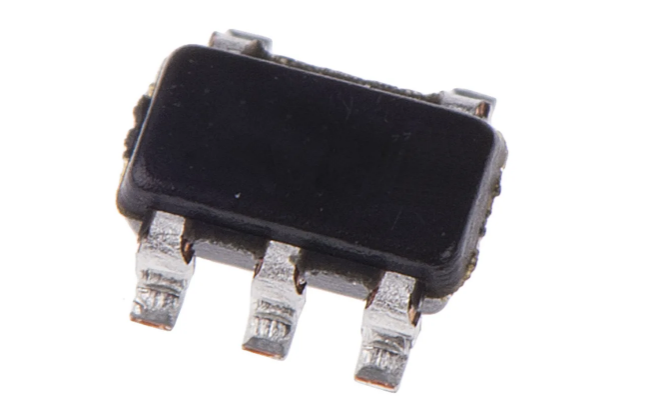

SN74AHC1G125DBVR
- 厂商名称TI德州仪器
- 元件分类缓冲器
- 中文描述缓冲器/线路驱动器，74AHC1G125，2V至5.5V，SOT-23-5
- 英文描述Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SOT-23 T/R
- 数据手册SN74AHC1G125DBVR数据手册Datasheet PDF
- 在线购买
SN74AHC1G125DBVR概述
SN74AHC1G125DBVR是具有5引脚SOT-23封装的3状态输出的单总线缓冲门。当输出使能输入为高电平时，输出被禁用。当输出使能输入为低电平时，将真实数据从A输入传递到Y输出。
工作范围为2V至5.5V
5V时最大传播延迟为6ns
最大ICC时的低功耗仅为10?A
5V时±8mA输出驱动
工作温度范围-40°C至125°C
应用
消费电子产品，便携式器材，电机驱动与控制，医用，系统监控
工作范围为2V至5.5V
5V时最大传播延迟为6ns
最大ICC时的低功耗仅为10?A
5V时±8mA输出驱动
工作温度范围-40°C至125°C
应用
消费电子产品，便携式器材，电机驱动与控制，医用，系统监控
SN74AHC1G125DBVR中文参数
| 逻辑系列 | AHC | 高度 | 1.15mm |
| 每片芯片元件数目 | 1 | 长度 | 2.9mm |
| 最长传播延迟时间@最长CL | 11.5 ns @ 3.3 V | 最大工作电源电压 | 5.5 V |
| 最大高电平输出电流 | -8mA | 最高工作温度 | +85 °C |
| 最大低电平输出电流 | 8mA | 最小工作电源电压 | 2 V |
| 安装类型 | 表面贴装 | 宽度 | 1.6mm |
| 封装类型 | SOT-23 | 传输延迟测试条件 | 50pF |
| 引脚数目 | 5 | 最低工作温度 | -40 °C |
| 尺寸 | 2.9 x 1.6 x 1.15mm |
SN74AHC1G125DBVR引脚图
