SN74LVC1G32DBVR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述或门，74LVC1G32，2输入，32 mA，1.65 V至5.5 V，SOT-23-5
- 英文描述OR Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R
- 数据手册SN74LVC1G32DBVR数据手册Datasheet PDF
- 在线购买
SN74LVC1G32DBVR概述
SN74LVC1G32DBVR是单2输入正或门，设计用于1.65至5.5V VCC操作。SN74LVC1G32DBVR设备以正逻辑执行布尔函数Y=A+B或Y=A+B。CMOS器件具有高输出驱动能力，同时在较宽的VCC工作范围内保持较低的静态功耗。ESD保护超过JESD 22、2000V人体模型（A114-A），200V机器模型（A115-A）和1000V充电设备模型（C101）。
支持5V VCC操作
输入接受电压至5.5V
支持向下转换为VCC
在3.3V时最大TPD为3.6ns
低功耗，最大ICC为10?A
±24mA输出驱动电压3.3V
Ioff支持实时插入，部分掉电模式和后驱保护
闩锁性能超过JESD 78 II类的100mA
绿色产品，无Sb/Br
应用
音频，成像，视频和目视，信号处理，消费电子产品，便携式器材，计算机和计算机周边，通信与网络，无线，测试与测量，电机驱动与控
支持5V VCC操作
输入接受电压至5.5V
支持向下转换为VCC
在3.3V时最大TPD为3.6ns
低功耗，最大ICC为10?A
±24mA输出驱动电压3.3V
Ioff支持实时插入，部分掉电模式和后驱保护
闩锁性能超过JESD 78 II类的100mA
绿色产品，无Sb/Br
应用
音频，成像，视频和目视，信号处理，消费电子产品，便携式器材，计算机和计算机周边，通信与网络，无线，测试与测量，电机驱动与控
SN74LVC1G32DBVR中文参数
| 逻辑功能 | OR | 最长传播延迟时间@最长CL | 4 ns @ 5 V, 4.5 ns @ 3.3 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 1.65 V |
| 元件数目 | 1 | 最大低电平输出电流 | 32mA |
| 每逻辑门 的输入端数量 | 2 | 传输延迟测试条件 | 50pF |
| 施密特触发器输入 | 否 | 最高工作温度 | +85 °C |
| 封装类型 | SOT-23 | 宽度 | 1.6mm |
| 引脚数目 | 5 | 高度 | 1.15mm |
| 逻辑系列 | LVC | 长度 | 2.9mm |
| 最大工作电源电压 | 5.5 V | 尺寸 | 2.9 x 1.6 x 1.15mm |
| 最大高电平输出电流 | -32mA | 最低工作温度 | -40°C |

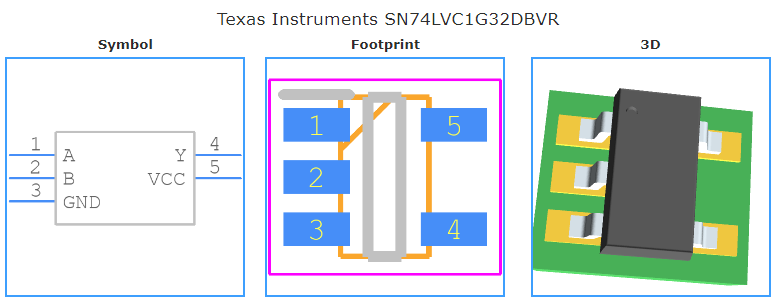

SN74LVC1G32DBVR引脚图
