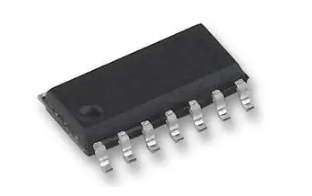

LM339DG
- 厂商名称ON安森美
- 元件分类电压比较器
- 中文描述模拟比较器，四路，通用，4个比较器，1.3?s，3V至36V，SOIC，14引脚
- 英文描述LM Series 36 V 250 nA Surface Mount Single Supply Quad Comparator-SOIC-14
- 数据手册LM339DG数据手册Datasheet PDF
- 在线购买
LM339DG概述
LM339DG是单电源四路比较器，设计用于电平检测，低电平感测和存储器应用。该器件提供25nA的典型低输入偏置电流，±5nA的典型低输入偏置电流以及3V至36V的单电源供电。
低输入失调电压
输入共模电压范围至GND
TTL和CMOS兼容
输入上的ESD钳位可提高可靠性，而不会影响设备的运行
130mV at 4mA低输出饱和电压
应用
自动化与过程控制，传感与仪器，消费电子产品，车用，工业
低输入失调电压
输入共模电压范围至GND
TTL和CMOS兼容
输入上的ESD钳位可提高可靠性，而不会影响设备的运行
130mV at 4mA低输出饱和电压
应用
自动化与过程控制，传感与仪器，消费电子产品，车用，工业
LM339DG中文参数
| 比较器类型 | 通用 | 尺寸 | 8.75 x 4 x 1.5mm |
| 安装类型 | 表面贴装 | 长度 | 8.75mm |
| 封装类型 | SOIC | 宽度 | 4mm |
| 电源类型 | 双，单 | 高度 | 1.5mm |
| 输出类型 | 开路集电极 | 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| 每片芯片通道数目 | 4 | 最低工作温度 | 0 °C |
| 典型响应时间 | 1.3?s | 典型电压增益 | 106.02 dB |
| 引脚数目 | 14 | 最高工作温度 | +70 °C |
| 典型单电源电压 | 5 → 28 V |

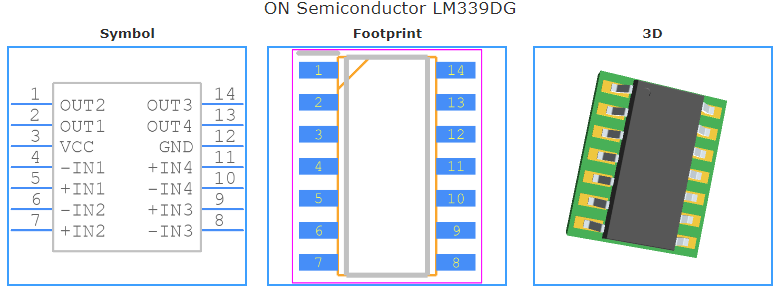

LM339DG引脚图
