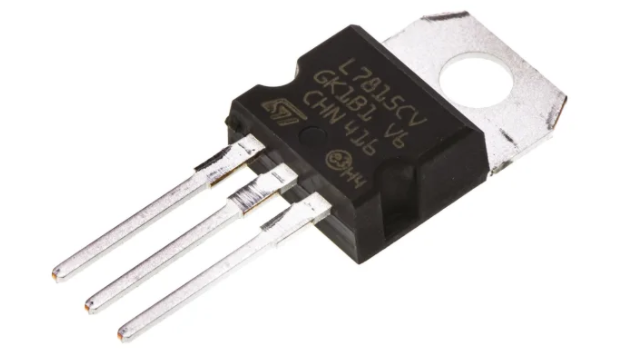

L7815CV
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述线性稳压器，L78xx系列，输出15 V，TO-220封装，最大输出1.5A，通孔
- 英文描述Standard Regulator Pos 15V 1.5A 3-Pin(3+Tab)TO-220AB Tube
- 数据手册L7815CV数据手册Datasheet PDF
- 在线购买
L7815CV概述
L7815CV是STMicroelectronics L78系列的固定输出稳压器，在电子行业内的广泛应用中非常有用。这些三接线端子正向线性稳压器通过提供本地卡上调节，可消除与单点稳压相关的问题。ST稳压器IC可在固定输出电压（范围可为5 V至24 V）时提供最大1.5A。该稳压器提供安全区保护，外加内部热关机和电流限制。
特点和优势
输出电流高达1.5 A
热过载保护
输出转换SOA保护
输出电流高达1.5 A
输出电压为：15V
应用
电源管理
特点和优势
输出电流高达1.5 A
热过载保护
输出转换SOA保护
输出电流高达1.5 A
输出电压为：15V
应用
电源管理
L7815CV中文参数
| 输出电压 | 15 V | 极性 | 正极 |
| 最大输出电流 | 1.5A | 负荷调节 | 300 mV |
| 封装类型 | TO-220 | 线路调节 | 300 mV |
| 输出类型 | 固定 | 静态电流 | 8mA |
| 安装类型 | 通孔 | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 最大输入电压 | 35 V | 高度 | 9.15mm |
| 引脚数目 | 3 | 系列 | L78xx |
| 最低工作温度 | 0 °C | 典型压差电压@电流 | 2 V @ 1 A |
| 最高工作温度 | +150 °C | 宽度 | 4.6mm |
| 输出数目 | 1 | 长度 | 10.4mm |

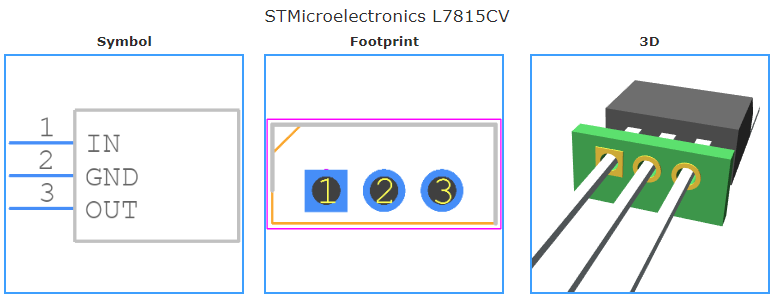

L7815CV引脚图
