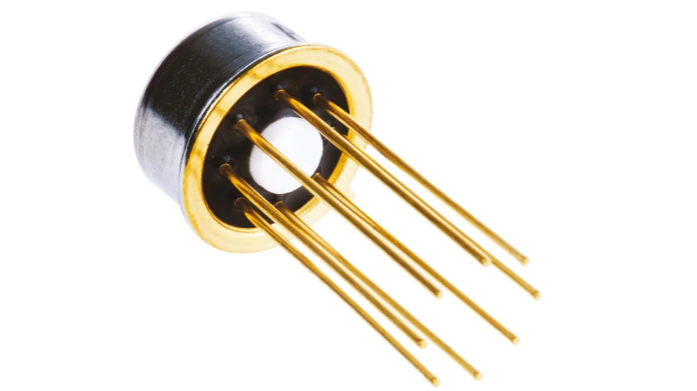

AD549JHZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器，单路，1 MHz，1个放大器，3 V/?s，±5V至±18V，TO-99，8引脚
- 英文描述Op Amp Single Ultra Low Bias Current Amplifier±18V 8-Pin TO-99 Tube
- 数据手册AD549JHZ数据手册Datasheet PDF
- 在线购买
AD549JHZ概述
AD549JHZ是一款单片静电计运算放大器，具有非常低的输入偏置电流。输入失调电压和输入失调电压漂移经过激光微调，以实现高精度性能。该器件的超低输入电流是通过Topgate?JFET技术实现的，这是Analog Devices，Inc.独有的工艺开发。该技术允许制造与标准结隔离双极工艺兼容的极低输入电流JFET。自举输入级产生的10ΩR共模阻抗可确保输入电流基本上与共模电压无关。AD549适合要求极低输入电流和极低输入失调电压的应用。它非常适合作为各种电流输出传感器的前置放大器，例如光电二极管，
在共模下保证输入偏置电流
低输入电压噪声
输出短路持续时间不确定
250fA最大超低输入偏置电流
1mV最大低偏移电压
20?V/°C最大低失调漂移
700?A最大电源电流
500mW内部功耗
应用
测试与测量，工业
在共模下保证输入偏置电流
低输入电压噪声
输出短路持续时间不确定
250fA最大超低输入偏置电流
1mV最大低偏移电压
20?V/°C最大低失调漂移
700?A最大电源电流
500mW内部功耗
应用
测试与测量，工业
AD549JHZ中文参数
| 安装类型 | 通孔 | 最高工作温度 | +70 °C |
| 封装类型 | TO-99 | 长度 | 9.4mm |
| 电源类型 | 双 | 轨对轨 | 无 |
| 每片芯片通道数目 | 1 | 典型输入电压噪声密度 | 90nV/√Hz |
| 引脚数目 | 8 | 尺寸 | 9.4 x 9.4 x 4.7mm |
| 典型增加带宽产品 | 1MHz | 典型电压增益 | 120 dB |
| 典型双电源电压 | ±15V | 高度 | 4.7mm |
| 典型转换速率 | 3V/?s | 宽度 | 9.4mm |
| 最低工作温度 | 0 °C |

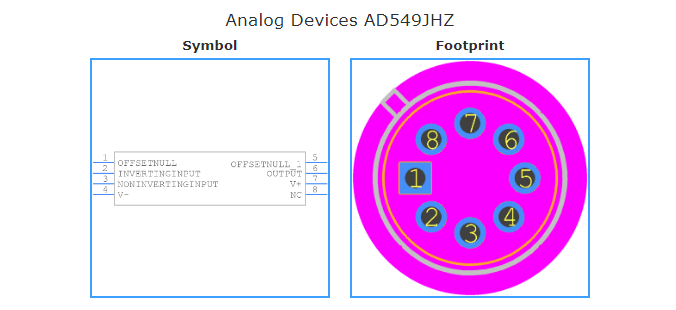

AD549JHZ引脚图
