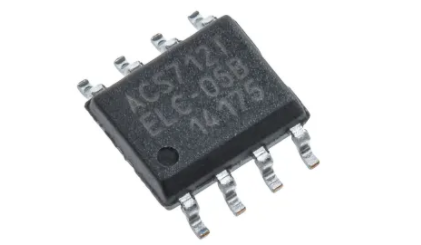

ACS712ELCTR-05B-T
- 厂商名称ALLEGRO
- 元件分类电流传感器
- 中文描述霍尔效应，电流传感器，8引脚表面贴装，SOIC-8封装
- 英文描述Open Loop Current Sensor AC/DC Current 5V 8-Pin SOIC N T/R
- 数据手册ACS712ELCTR-05B-T数据手册Datasheet PDF
- 在线购买
ACS712ELCTR-05B-T概述
ACS712ELCTR-05B-T为工业，汽车业，商业和通讯系统中交流或直流电流的感应提供经济并精确的解决方案.这一设备易于使用，包括一个精确，低偏移的线性霍尔效应感应器，配有位于模具表面附近的铜传导路径.应用电流流过铜传导路径，产生一个磁场，磁场由集成霍尔芯片感测，并转化为成比例的电压.设备精准度通过磁信号至霍尔传感器的周边进行优化.低偏移，斩波稳定的BiCMOS霍尔芯片提供精准，成比例的电压，此芯片是在封装后进行精准编程的.
低噪声模拟信号路径
通过新的滤波器引脚设定设备带宽
小尺寸，低配置
1.2 MR内部导体电阻
输出电压与AC或DC电流成正比
66至185 mV/A输出敏感度
工厂校准精度
极度稳定的输出偏移电压
几乎为零磁滞
从电源电压比率输出
应用
车用，传感与仪器，工业，电源管理，通信与网络
低噪声模拟信号路径
通过新的滤波器引脚设定设备带宽
小尺寸，低配置
1.2 MR内部导体电阻
输出电压与AC或DC电流成正比
66至185 mV/A输出敏感度
工厂校准精度
极度稳定的输出偏移电压
几乎为零磁滞
从电源电压比率输出
应用
车用，传感与仪器，工业，电源管理，通信与网络
ACS712ELCTR-05B-T中文参数
| 磁性类型 | 线性 | 宽度 | 3.9mm |
| 安装类型 | 表面贴装 | 高度 | 1.5mm |
| 引脚数目 | 8 | 尺寸 | 4.9 x 3.9 x 1.5mm |
| 最小工作电源电压 | 4.5 V | 最低工作温度 | -40°C |
| 最大工作电源电压 | 5.5 V | 最高工作温度 | +85°C |
| 长度 | 4.9mm | 封装类型 | SOIC |

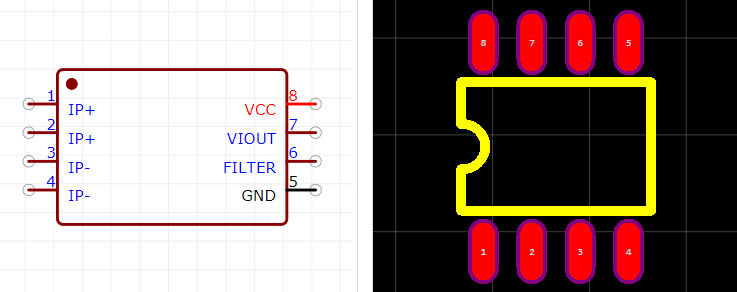

ACS712ELCTR-05B-T引脚图
