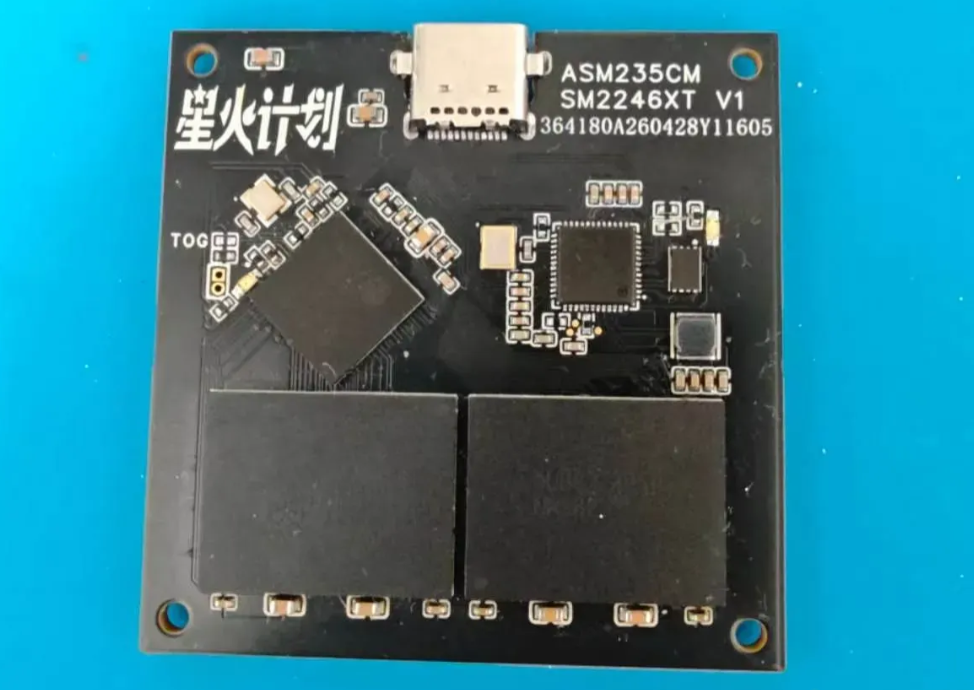

小伙手搓了一个移动固态硬盘！
并开源了！
它有3大亮点，器件成本仅30！不含闪存颗粒
6层PCB设计！能免费打样！
能贴4个闪存颗粒！内存可自定义~
-

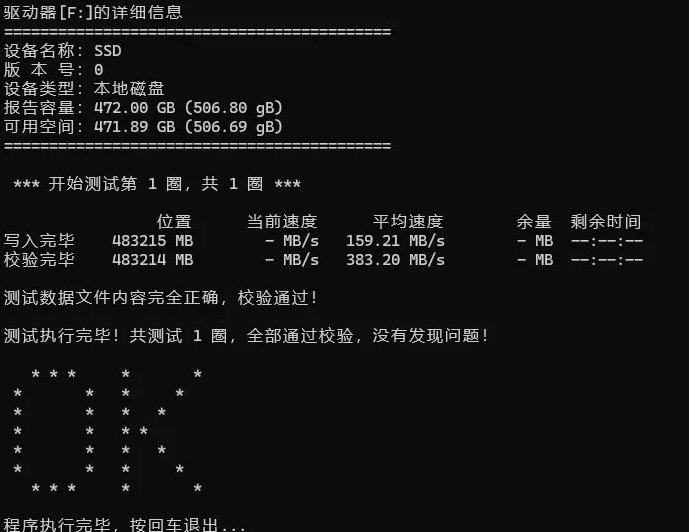

存储容量：506.8GB(约512GB级)，因为是DIY的，内存大小丰俭由人~
-

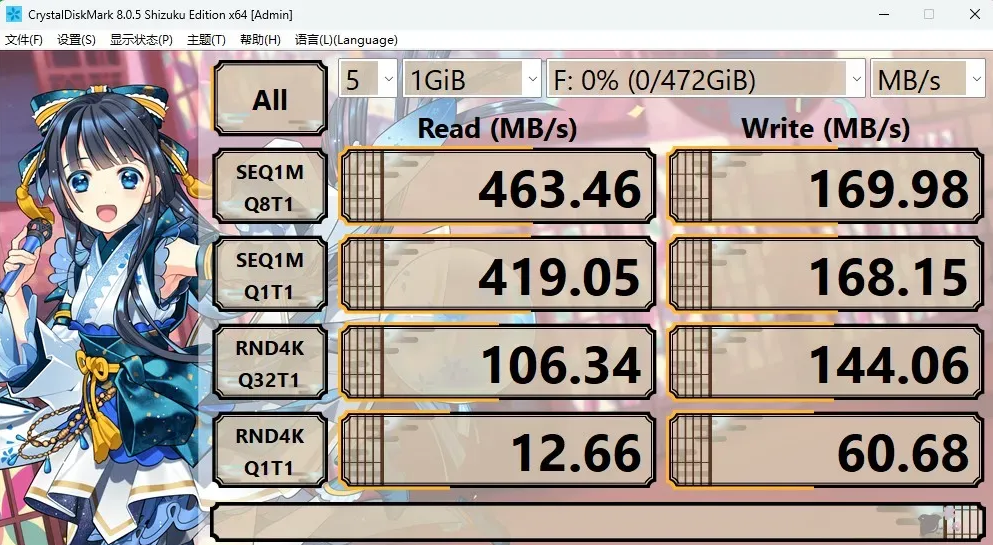

读取速度：463.46MB/s，从硬盘读取1G文件，3秒搞定
-
写入速度：169.98MB/s，向硬盘写入1G文件，需要10秒左右。
-

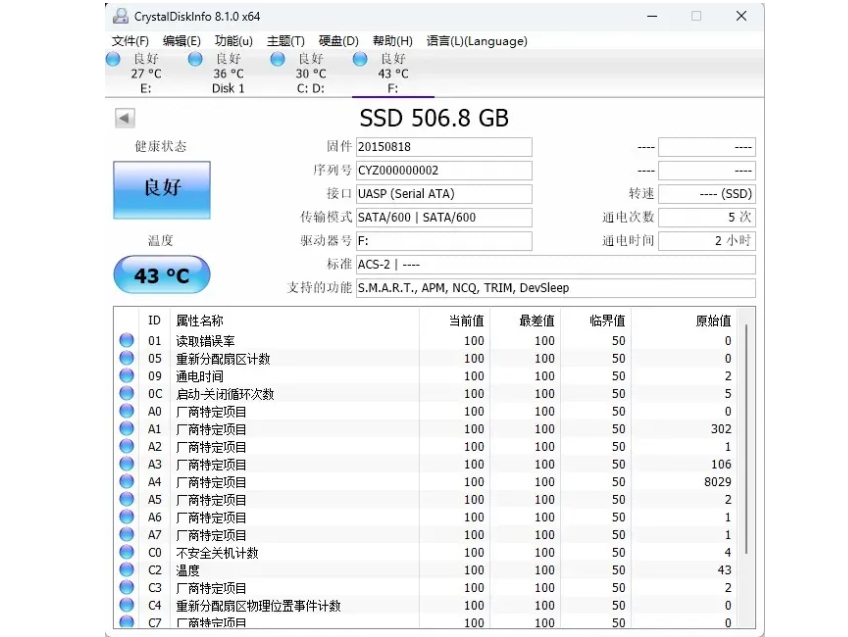

测试温度：43°C
无图无真相，请看VCR↓
从DIY的角度来说，这个参数还是很能打的呢！你觉得吗？
那想实现这个性能，具体要咋设计？作者用了什么器件方案？咱瞅瞅！
作者基于嘉立创EDA，设计了一块6层PCB，电路图如下：

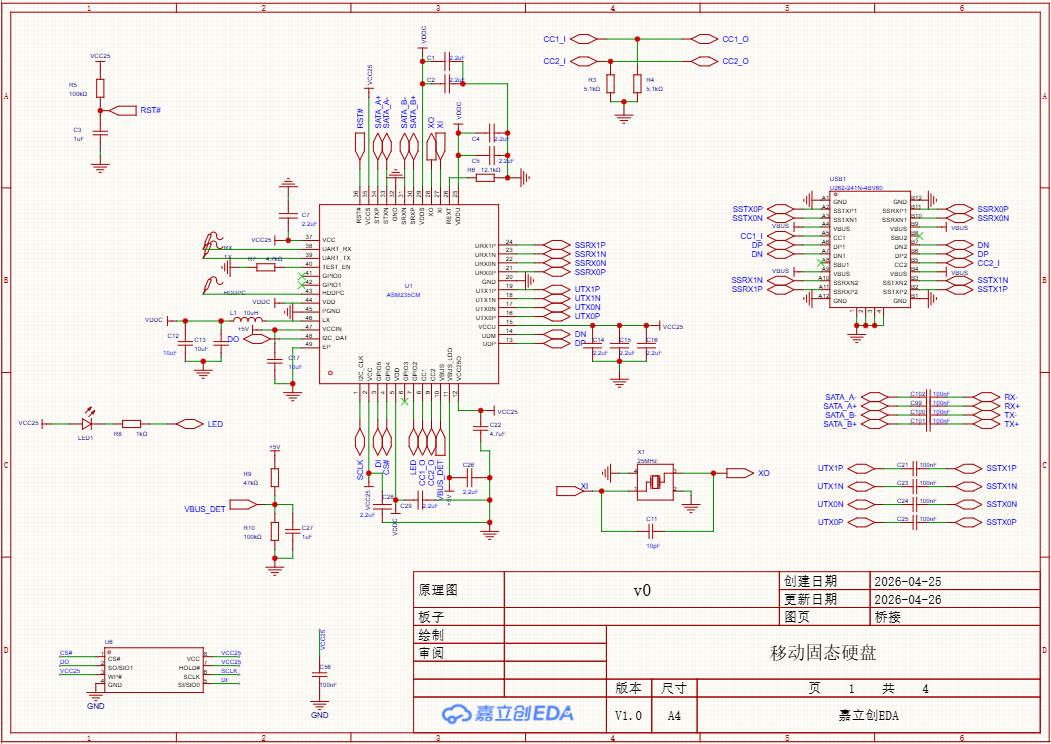

原理图_桥接

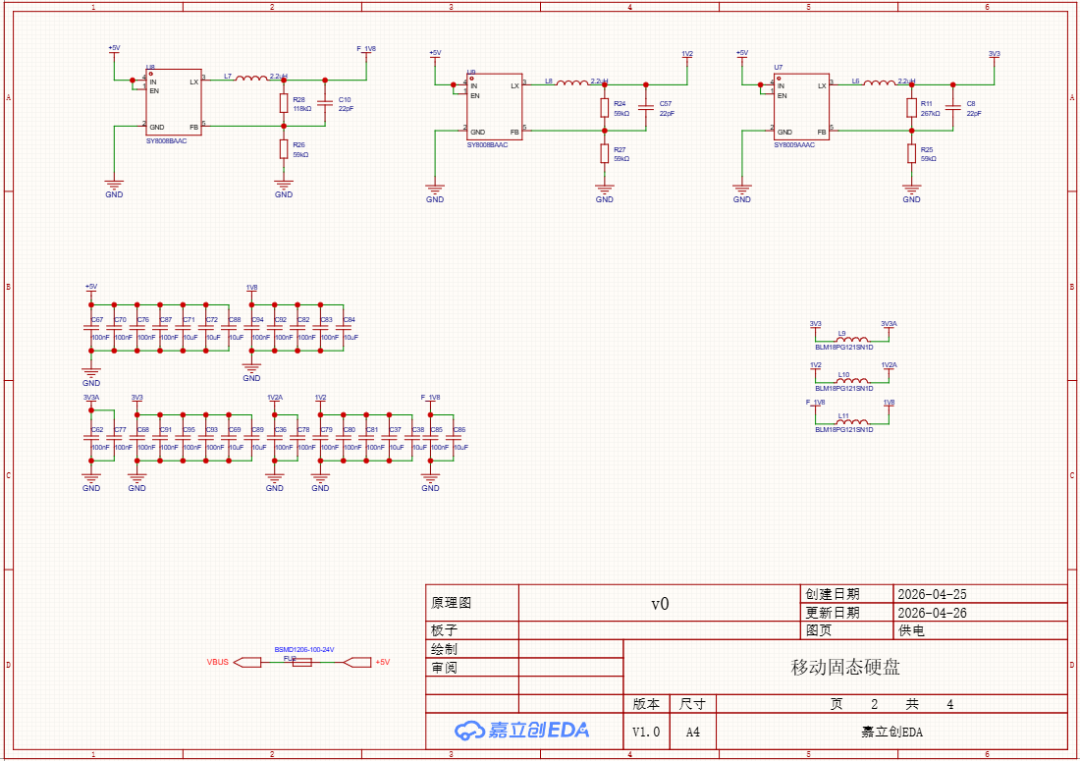

原理图_供电

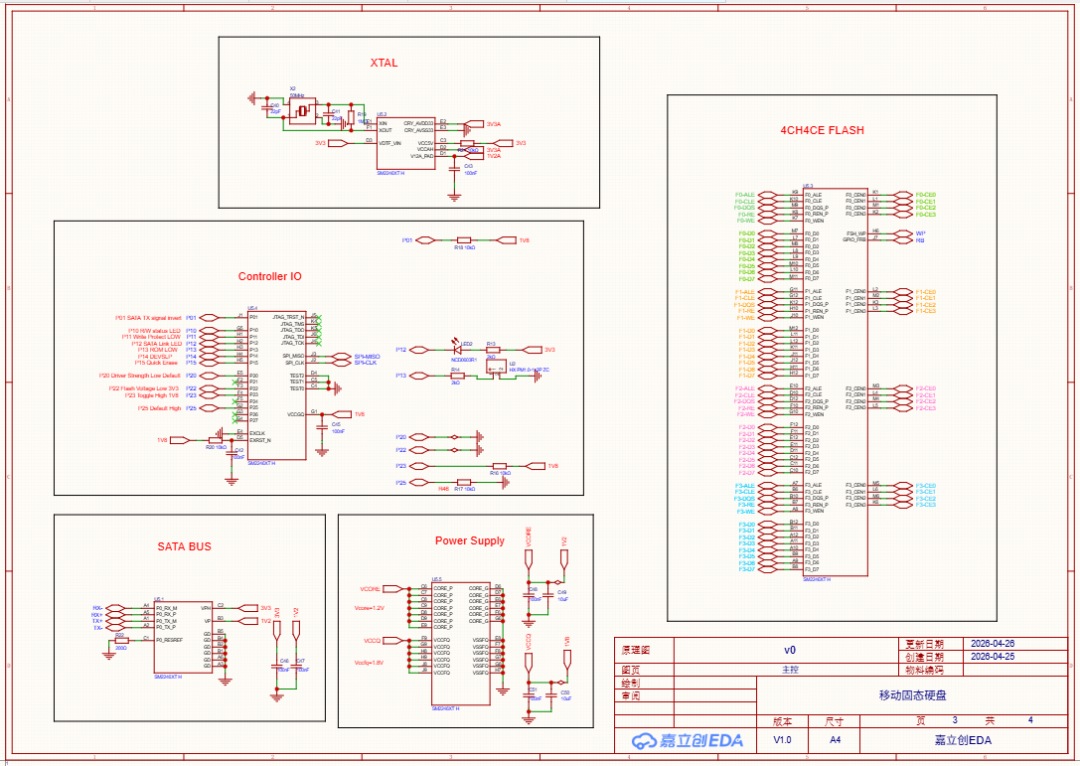

原理图_主控

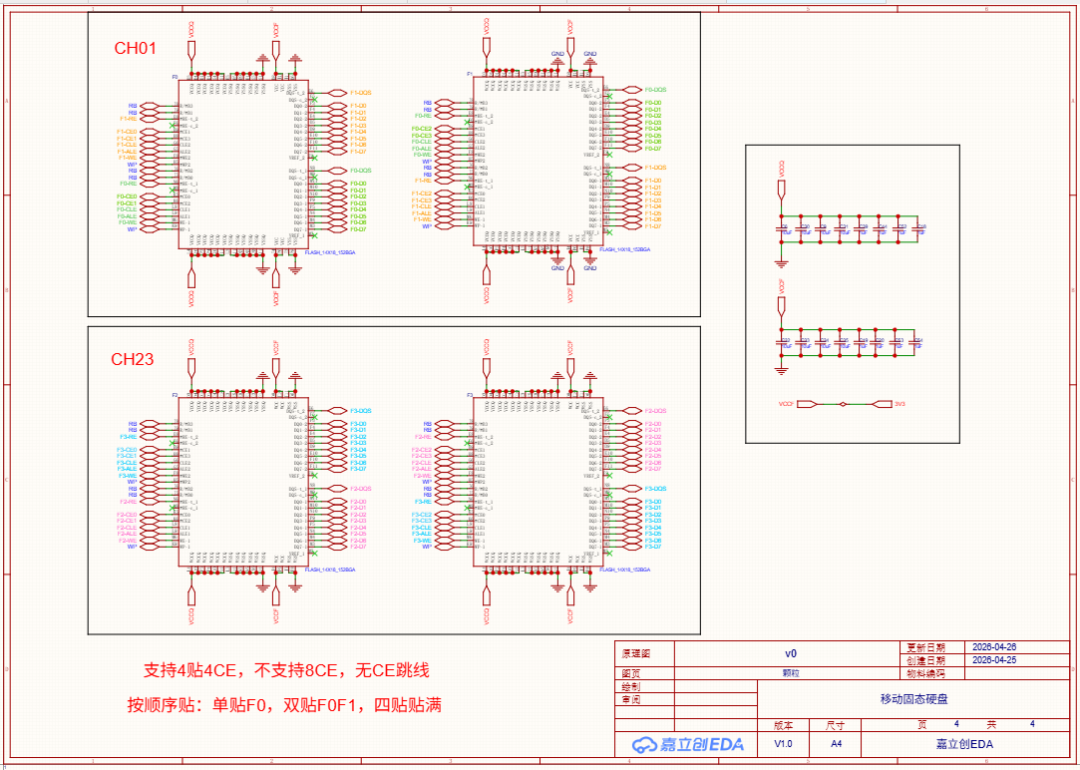

原理图_颗粒

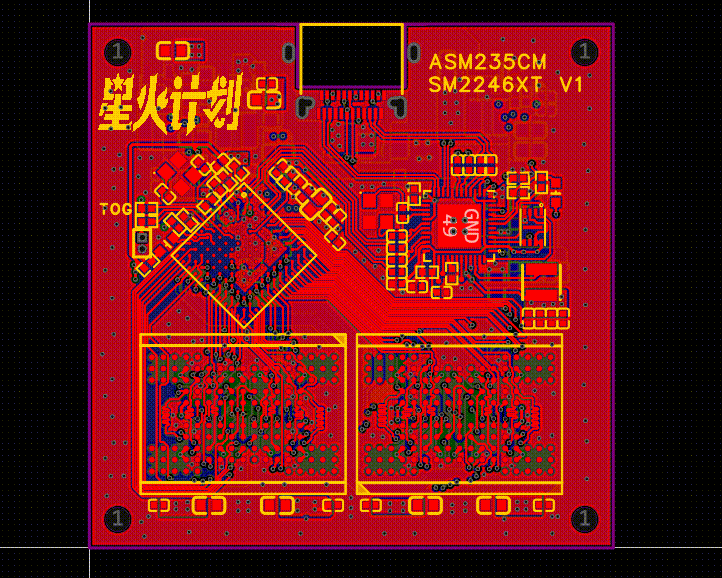

PCB图
-
SSD 主控：SM2246XT
-
USB 桥接芯片：ASM235CM
-
存储介质：NAND Flash 闪存
-
闪存封装：BGA132 / BGA152
-
SSD 内部接口：SATA 6Gbps
-
外部接口：USB Type-C
-
供电部分为3路独立供电，默认VCCF3.3V，VCCQ1.8V
-
PCB 层数：6 层，层叠3313，阻抗选免费的+-20%
-
使用荣慧量产工具可以开卡
这个项目的主要难点在——NAND闪存适配、NAND 与主控的布局布线设计……最终实现的工作原理，倒是非常简单，一句话就能说清：

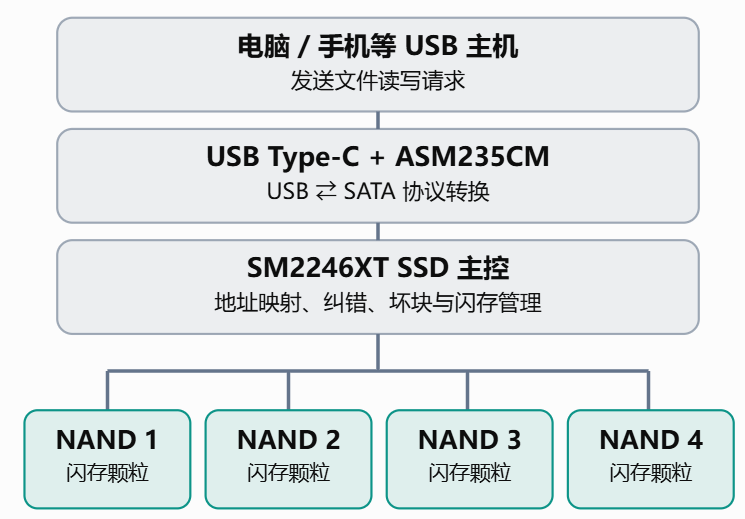

项目通过SM2246XT负责闪存数据管理，ASM235CM 将 SATA 转换为 USB 接口，电脑便可通过 Type-C 直接读写闪存数据

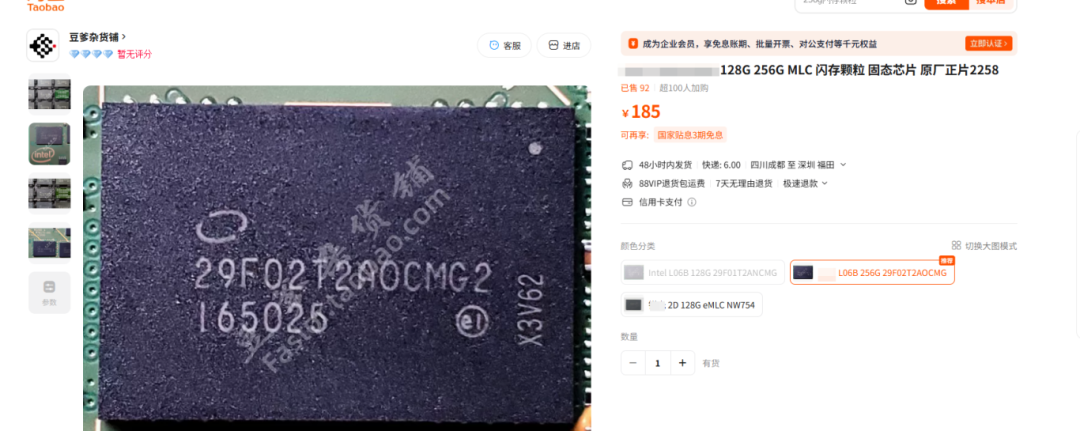

假设，咱要复刻这个硬盘，物料成本30+2个256G闪存颗粒370元。
算下来总成本在400元左右。
这是DIY的价格，如果你能买到更便宜的闪存颗粒，DIY的价格还能再低。属于是丰俭由人了。
那网上买一个现成的固态硬盘，是多少？

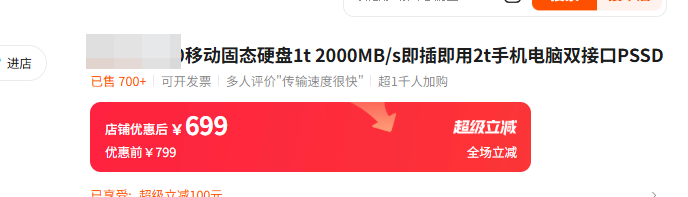

1块500G硬盘的价格在500-700元不等。
这这这，这次DIY的，好像，居然，有点划算？
不过如果你要自用，肯定还是买一个更香，双十一快到了，到时候300多到手一个，也是很香的。
但！如果你想学习多模块集成、电源管理、嵌入式交互、学画六层 PCB，做完这个项目，你不但能学到，还能“低成本”获得一个固态硬盘。
这么看，还是很香的！你觉得吗？
最后，这个项目已经开源，如果你想DIY，或深入了解，欢迎前往开源网址哦。
怎么样？你喜欢这个项目吗？你会想复刻吗？
如果你想给作者点赞or深入学习，欢迎前往开源网址~
