1.名称：萨科微SL27517A驱动MOSFET 方案
1.1 应用：电动工具，电机控制，交直流转换器，工业控制等
2.性能参数对标，兼容性强
2.1 对称驱动能力
萨科微 SL27517A是一款4A单通道栅极驱动，在替代TI的UCC27517DBVR (TI)时具备多项显著的优势。主要体现在性能兼容性、成本控制、设计灵活性及供应稳定性等方面。
萨科微 SL27517A 在 VDD=12V 时提供 4A灌/拉峰值电流（对称驱动），与 UCC27517 的 4A源极/汲极电流能力完全一致，可高效驱动 MOSFET、IGBT 等功率器件，适用于开关电源、 DC-DC 转换器等场景。
2.2 宽电压范围
SL27517A 工作电压范围为 4.5V-20V，略优于 UCC27517 的 4.5V-18V，尤其在低压或电池供电场景（如便携设备）中适应性更强。
2.3 低延时与高速响应
萨科微 SL27517A 均具备短传播延迟（典型值12ns）和快速升降时间（6ns/11ns），确保开关损耗最小化，适合高频应用，如数字电源和 GaN 器件驱动。
3.设计灵活性与安全性提升
3.1. 双输入配置和功耗
萨科微 SL27517A支持反相（IN-）或正相（IN+）输入模式，通过双引脚设计灵活适配不同逻辑控制需求，简化电路设计。
3.2 悬空输入保护
当输入引脚悬空时，萨科微 SL27517A 输出自动锁定低电平，避免功率管误触发，增强系统可靠性。
3.3 低静态功耗
静态电流极小，特别适合电池供电或低功耗场景（如太阳能设备、UPS）。

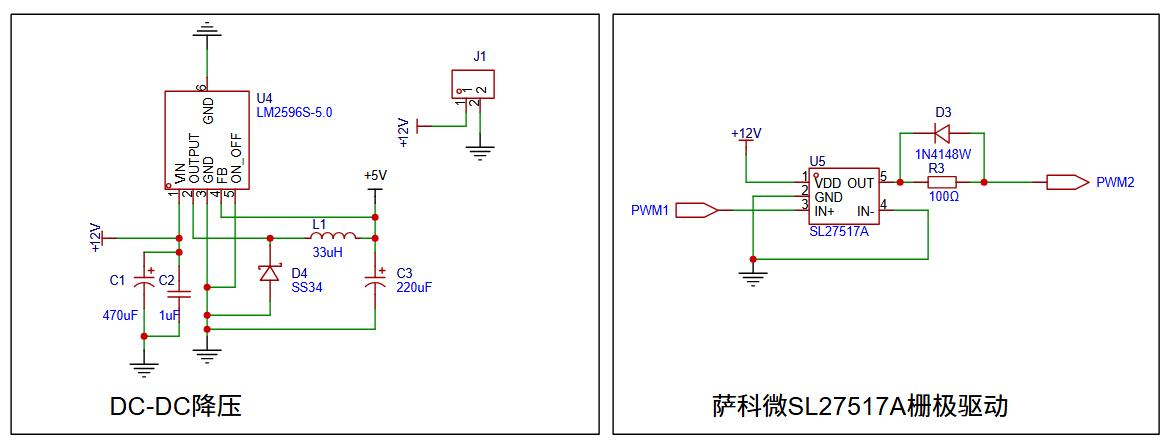

4.萨科微 SL27517A 在大功率驱动场景的典型应用电路
应用原理：

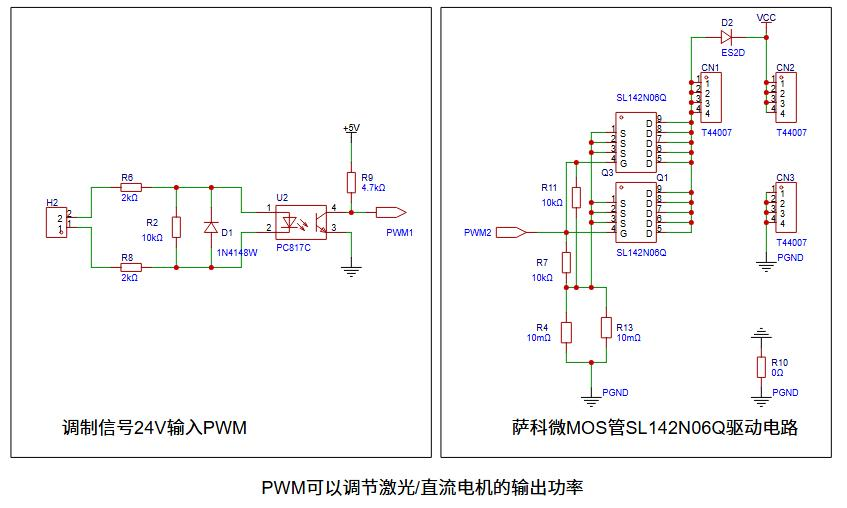

4.1输入端调制信号给一个PWM波形驱动萨科微PC817光耦U2,这里24V脉冲波形高电平时候，光耦在6MA左右（也可采用5V控制通过改限流电阻R6和R8的阻值），光耦U2主要是信号隔离，光耦供电由DC-DC电源管理萨科微LM2596S-5.0提供5V电压，外部调制信号可以由PLC给出，D1为萨科微开关二极管此处是续流，当调制信号反接时候二极管导通保护光耦U2,U1为栅极驱动芯片萨科微SL27517A，是单通道4A的高速低侧栅极驱动器，可以高效安全地驱动MOSFET、IGBT等，低传播延迟以及紧凑的SOT-23封装，静态电流极小等特点，使得MOSFET的开关频率可以达到数百KHz。这款芯片非常适合用于服务器和通讯电源的同步整流驱动和工业领域的场景。
4.2给工程师几点建议：
萨科微栅极驱动芯片SL27517A在该电路中为12V供电，5脚输出高电平时候驱动MOS管萨科微SL142N06Q导通驱动负载工作，MOS管萨科微SL142N06Q在栅极驱动10V时候漏源两端电流典型值20A，2.6mΩ低导通内阻，非常适合高速开关控制和同步整流等领域，R3电阻值选取应根据实际PCB布线和布局来操作，这里选100Ω,R3布局应该靠近MOS管的栅极，布线路径要短，减少寄生电感。D3为开关二极管在主要加速MOS管的关断,按照实际情况来增加。

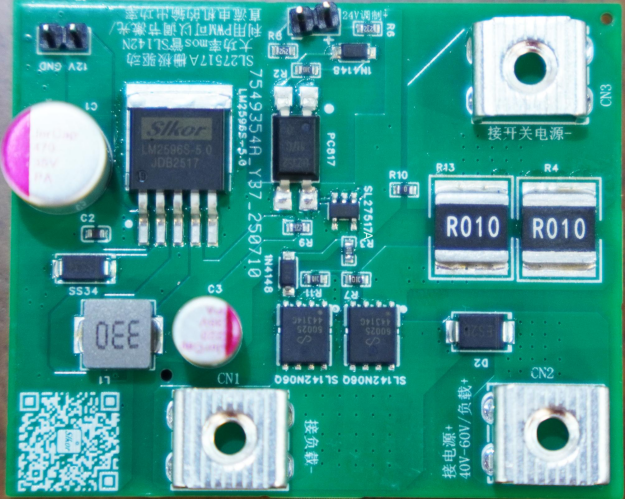

5.萨科微SL27517A栅极驱动对应的DEMO板如下图
5.1该DEMO板采用双层PCB设计，萨科微SL27517A在驱动大功率MOS管SL142N06Q并联结构时候，MOS管两端能过较大电流，DEMO板加大了电源铺铜面积并且双面铺铜，方便散热和过大电流，CN2和CN1接电机或者激光泵，CN2和CN3接开关电源并且电源电压最大60V(可以根据实际需求接12V-60V).萨科微SL27517A低延时特点使得其在PWM驱动大功率MOS管时得到广泛应用。DEMO板上有萨科微品牌logo，用户可以直接扫码关注萨科微半导体最新动态。
