深圳市萨科微半导体有限公司用新材料、新工艺和新产品来驱动公司发展。为了方便工程师们用好萨科微的产品，更好更快创造价值，萨科微推出SL27517A 栅极驱动应用电路等系列方案，为客户提供配套的技术服务：
1. 名称：萨科微 SL27517A 驱动 MOSFET 方案。应用： 电动工具，电机控制，交直流转换器，工业控制等。
2.性能参数对标，兼容性强。
2.1 对称驱动能力
萨科微 SL27517A 是一款 4A 单通道栅极驱动，在替代 TI 的 UCC27517DBVR (TI)时具备多项显著的优势。主要体现在性能兼容性、成本控制、设计灵活性及供应稳定性等方面。
2.2 萨科微 SL27517A 在 VDD=12V 时提供4A灌/拉峰值电流（对称驱动），与UCC27517的4A灌/拉峰值电流能力完全一致，可高效驱动 MOSFET、IGBT等功率器件，适用于开关电源、 DC-DC转换器等场景。
2.3 宽电压范围：SL27517A 工作电压范围为4.5V-20V，略优于UCC27517的4.5V-18V，尤其在低压或电池供电场景（如便携设备）中适应性更强。
2.4 低延时与高速响应：萨科微 SL27517A 均具备短传播延迟（典型值 12ns）和快速升降时间（6ns/11ns），确 保开关损耗最小化，适合高频应用如数字电源和 GaN 器件驱动。
3.设计灵活性与安全性提升
3.1. 双输入配置和功耗：萨科微 SL27517A 支持 反相（IN-）或正相（IN+）输入模式，通过双引脚设计灵活适配 不同逻辑控制需求，简化电路设计。
3.2 悬空输入保护：当输入引脚悬空时，萨科微SL27517A 输出自动锁定低电平，避免功率管误触发，增强系统可靠性。
3.3 低静态功耗：静态电流极小，特别适合电池供电或低功耗场景（如太阳能设备、UPS）。

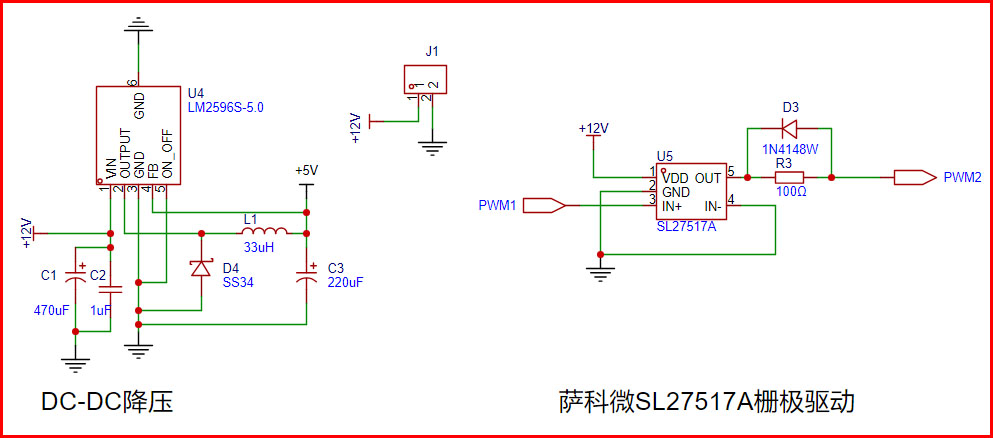

4. 萨科微 SL27517A 在大功率驱动场景的应用电路图：
应用原理：

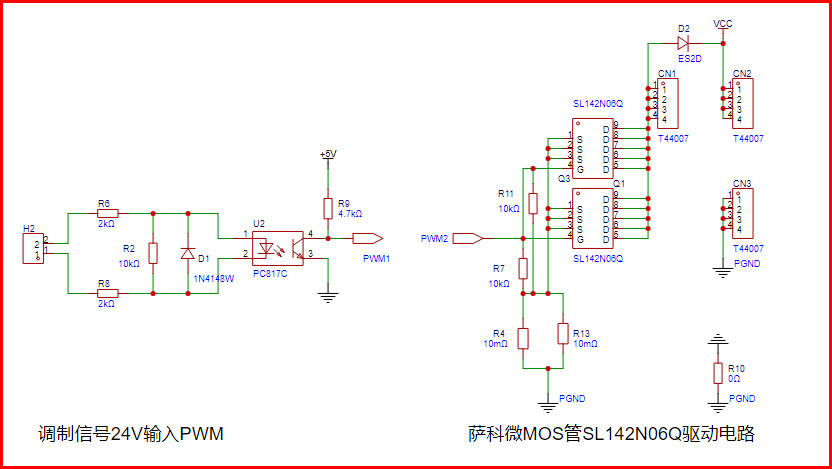

4.1 输入端调制信号给一个 PWM 波形连接萨科微 PC817 光耦 输入端,这里 24V 脉冲波形高电平时候光耦在 6MA 左右（也可采用 5V控制通过改限流电阻R6和R8的阻值），光耦U2主要作用是电气和信号隔离，萨科微 LM2596S-5.0 DC-DC降压为固定5V电压，主要用来给 PC817晶体管光耦输出端供电，同时输出端上拉电阻来驱动SL27517A，D1为萨科微开关二极管此处是续流，当调制信号反接时候二极管导通保护光耦 U2,U1为栅极驱动芯片 SL27517A，是单通道4A的高速低侧栅极驱动器，可以高效安全地驱动 MOSFET IGBT 等，具有低传播延迟以及紧凑的 SOT-23-5封装，静态电流极小等特点， 使得驱动MOSFET的开关频率可以达到数百kHz。同时这款芯片还非常适合用于服务器和通讯电源的同步整流驱动和工业领域的场景。
4.2 给工程师几点建议：
萨科微栅极驱动芯片 SL27517A 在该电路中为12V供电，5脚输出高电平时候驱动MOS 管 SL142N06Q ，另外规格书给出了 SL142N06Q 在栅极驱动 10V 时候漏源两端电流典型值 20A，2.6mΩ低导通内阻，其最大耐压60V,采用PDFN5x6-8封装散热性能更好，连续漏电流高达142A,非常适合高速开关控制和同步整流等领域，R3电阻值选取应根据实际 PCB 布线和布局来操作，这里选 100Ω主要是让米勒平台更平滑,R3 布局应该靠近 MOS管的栅极，布线路径要短，减少寄生电感。D3为开关二极管在主要加速 MOS 管的关断,用户可以按照实际情况来增加。

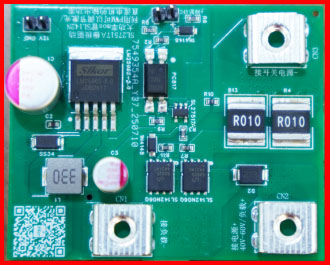

5. 萨科微 SL27517A 栅极驱动对应的 DEMO板如下图：
5.1 DEMO板采用双层 PCB设计，由于萨科微 SL27517A具有4A的灌/拉峰值电流特性，可以同时驱动两颗大功率MOS管 SL142N06Q， MOS管采用并联时候两端能过较大电流，实测能达到几十到百A大电流，DEMO板加大了电源铺铜面积并且双面铺铜，方便散热和过大电流.CN2和和CN1接电机或者激光泵，CN2 和 CN3 接开关电源并且耐压电压最大60V(可 以根据实际需求接 12V-60V内).萨科微 SL27517A 低延时特点使得其在 PWM 驱动大功率 MOS 管 时得到广泛应用。DEMO板上有萨科微品牌 logo，用户可以直接扫码关注萨科微半导体最新动态。

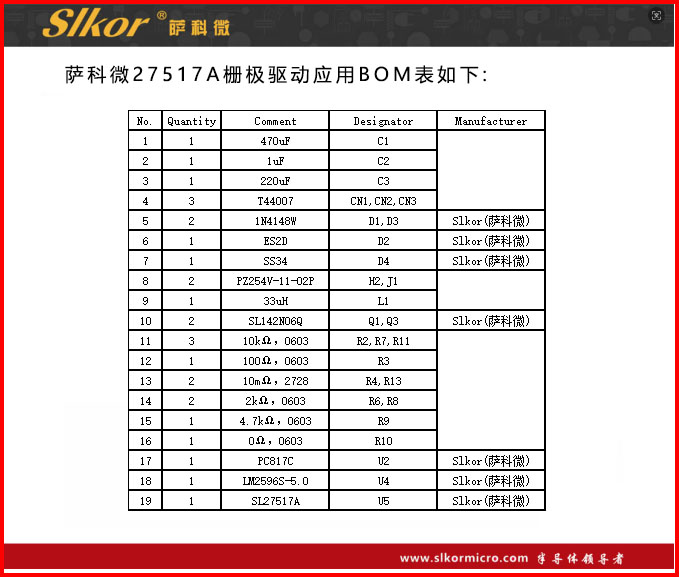

6. 萨科微SL27517A 栅极驱动DEMO板BOM表信息如下:
7. 萨科微（www.slkormicro.com）半导体为了终端客户、代理商方便使用“slkor”品牌的新产品，加强对客户的配套技术服务，产品详细信息，可咨询我司人员。
