随着工业自动化、新能源互联网、具身机器人的快速发展，伺服驱动器、EMS控制器、PCS、关节控制器等设备对通信的实时性、可靠性、高速率要求日益提高。如何在复杂和恶劣环境下保证稳定的实时通信、提升能效及适应各类应用场景，成为实时工业以太网芯片设计的关键挑战：
超同步：精准的时钟控制技术，使输出信号抖动降低至±10ns，保障精密加工设备信号纯净无偏移，满足纳米级控制需求；
高可靠：双核锁步机制，实时监测数据传输，自动纠正错误，保障数据传输的高可靠性；
高速率：增强版Multifunction GPIOs， Support 4 LVDS。
安芯微全新推出的ISN822X系列实时工业以太网芯片，以超同步、高可靠、高速率三大核心优势，助力工业自动化降本增效与自主可控！
封装与选型
ISN8221-GMTI产品提供64-LGA封装，适用于工业自动化、新能源互联网、具身机器人等多种应用场景。
64-LGA封装(9mm*9mm)
型号链接
| C52766705 | ISN8221-GMTI | 安芯微 | LGA-64(9x9) |
产品亮点
1、先进的DC时钟同步算法
时钟同步输出信号锁定更快：自研动态补偿算法，锁定时间缩短至3s，比同类产品提速80%，确保高速产线零延迟协同，适配严苛工业场景。
时钟同步输出信号抖动更小：精准的时钟控制技术，使输出信号抖动降低至±10ns，保障精密加工设备信号纯净无偏移，满足纳米级控制需求。
2、最可靠的通讯技术
数据通路双核锁步：双核锁步机制，实时监测数据传输，自动纠正错误，保障数据传输的高可靠性。
64台伺服器联网平稳运行72小时以上；
反复开关机3000次无异常；
120米长距离通信，连续135H没有丢包、错包；
强大的数据纠错技术：对内部RAM数据做了ECC保护，可做到单bit和多bit失效纠错。处理数据和转发数据经过内部寄存器时增加奇偶校验保护，确保数据在复杂环境下的零丢包、零误码。
3、高速率
增强版Multifunction GPIOs：Support 4 LVDS 可以用于远程IO模块背板总线互联，HBI总线可以帮助客户定义私有协议。
丰富的各种外部和内部资源：
最高支持16bit的数字I/O；
最高支持60K字节的同步管理器存储空间；
支持PHY link信号极性控制。
产品架构

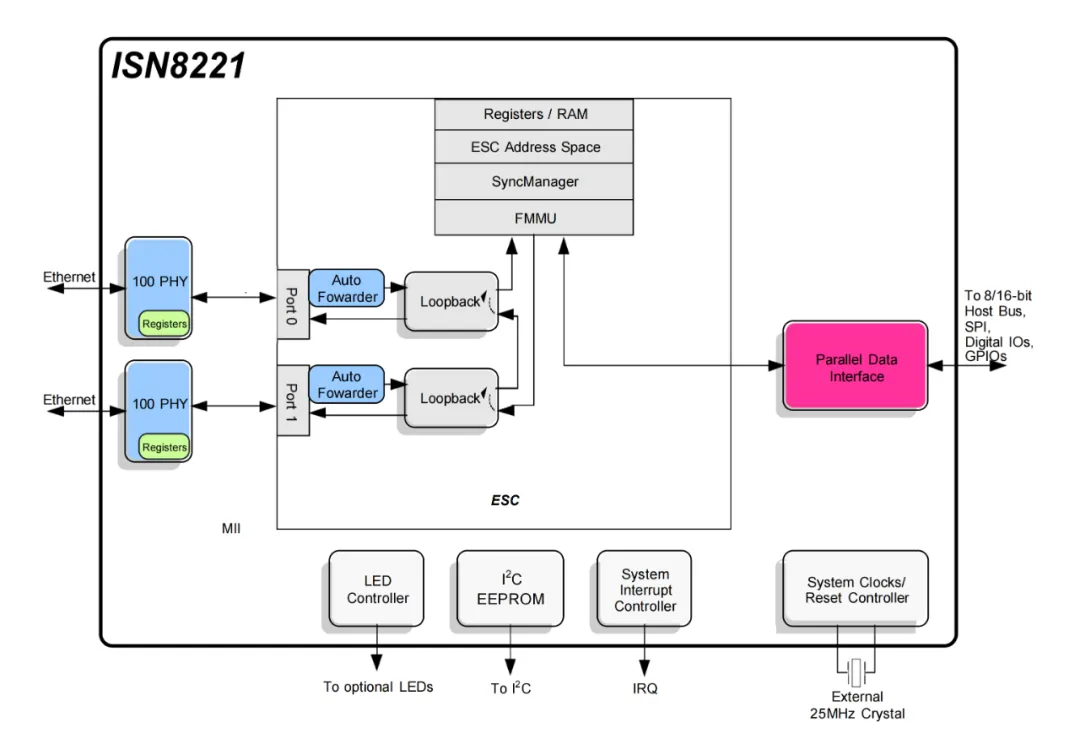

ISN8221架构图
关键参数

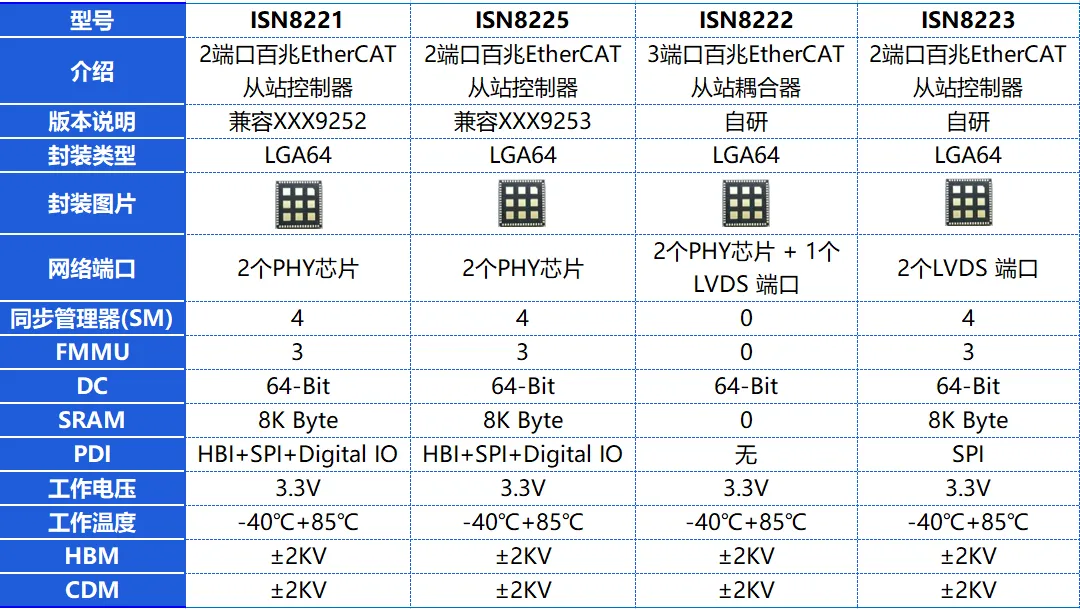

ISN822X系列参数

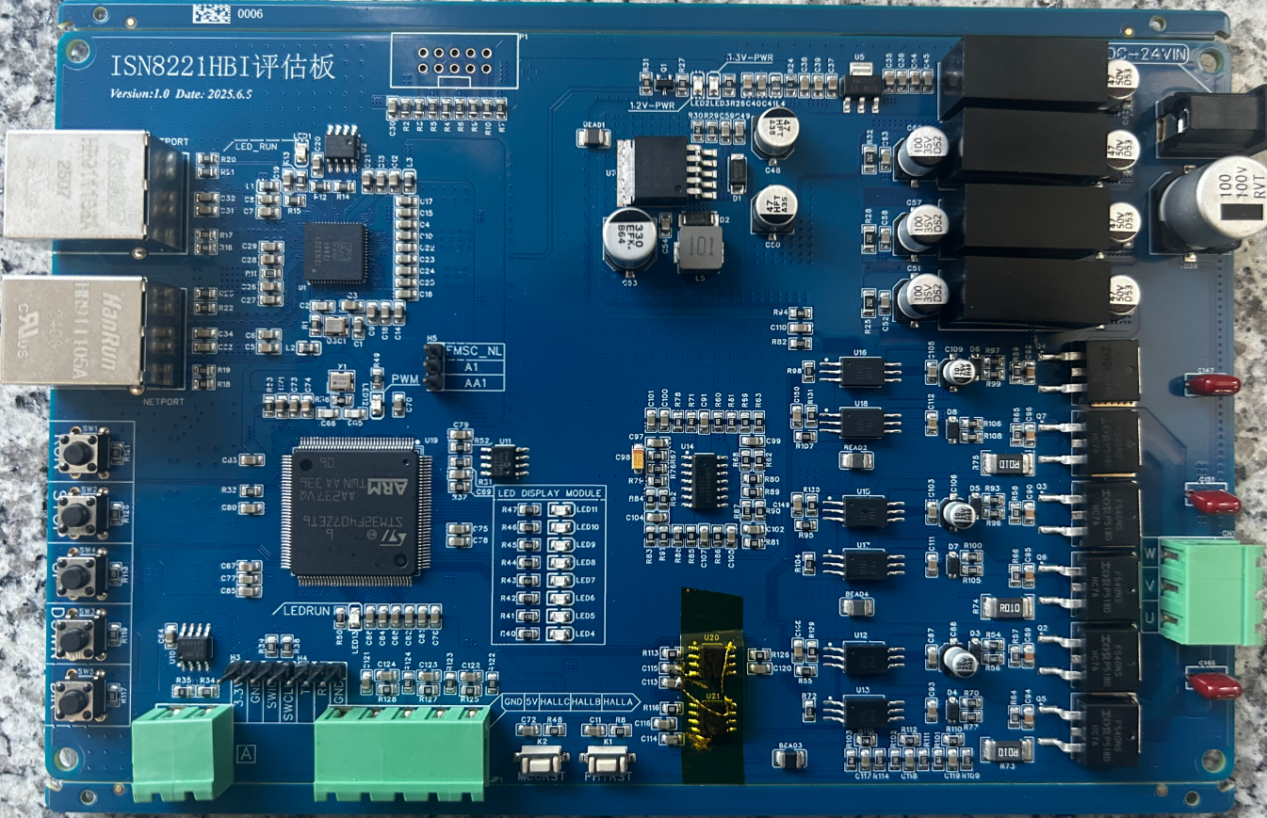

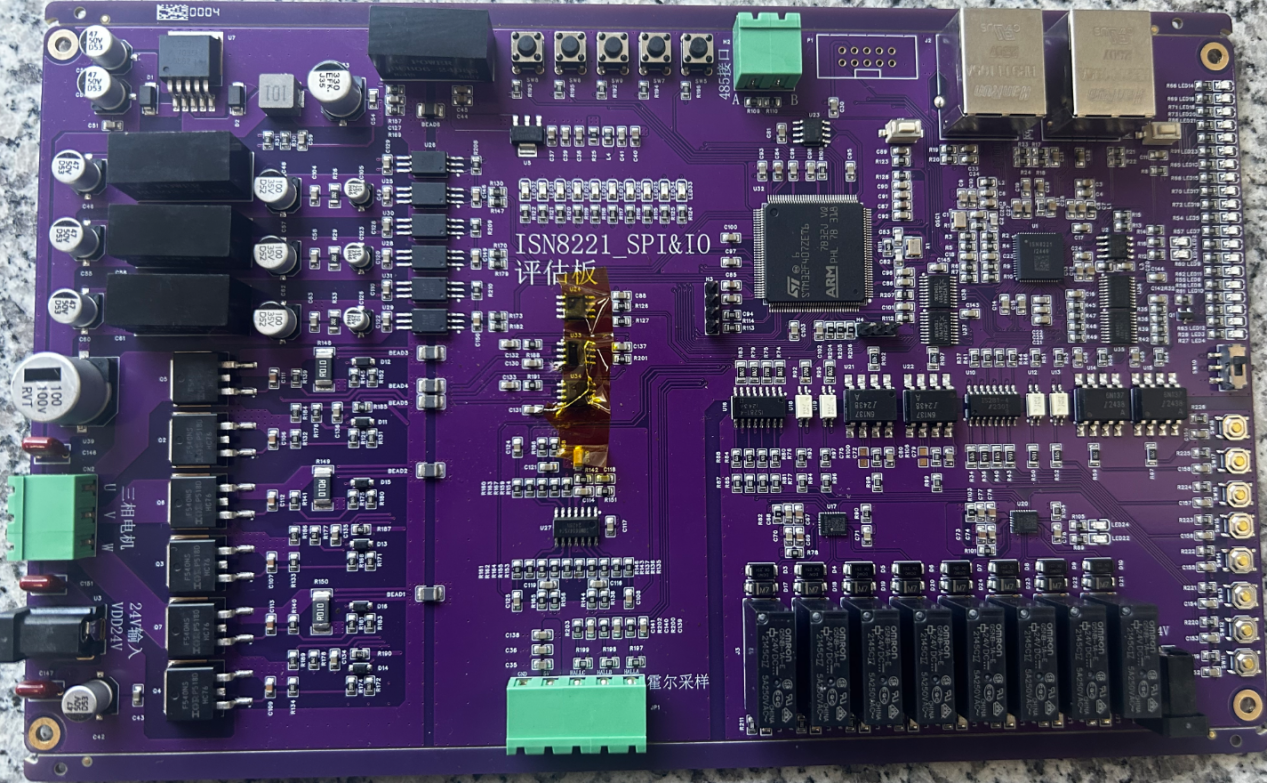

智能驱动，从EtherCAT开始——ISN8221开发板正式亮相
在工业自动化与实时以太网控制领域，EtherCAT以高实时性、高同步性与灵活拓扑结构成为主流选择。为此，我们公司推出ISN8221开发板，专为EtherCAT从站设备评估与应用开发打造，助力研发团队快速验证方案、缩短产品上市周期。
产品亮点：
标准EtherCAT从站方案：基于高集成度设计，支持主流EtherCAT主站，通信稳定可靠。
开发便捷，上手快：板载资源丰富，提供完整例程与接口说明，适合应用于伺服、PLC等工业场景。
兼容常见通讯方式，高速稳定：开发板为典型验证架构，便于工程师快速完成SPI和HBI接口通信与功能调试。
高品质设计保障：采用高可靠性元器件与优化布局，兼顾性能与稳定性，满足工业级开发需求。
适用场景：
EtherCAT从站设备通讯
工业现场总线通信学习与教学
伺服驱动、I/O模块、传感器接口开发
安芯微半导体是高性能、高可靠性模拟及混合信号芯片公司。自2020年成立以来，公司聚焦实时工业以太网芯片、隔离器件、传感器三大方向，为工业自动化、光伏储能、具身机器人及消费电子等领域提供丰富的半导体产品及解决方案。
安芯微以『用"芯"科技，推动人类进步』为使命，为中国的智能制造提供“芯”动力。
