电流检测是电子电路进行感知及保护的核心，通过对回路电流的实时采集、精准转换与信号分析，为系统安全防护、闭环控制等提供关键数据支撑。其广泛应用于电机驱动、工业测控等领域，是保障设备可靠运行的关键。市面上主流的检测方式有两类：一类是以欧姆定律为原理的电阻检测法，一种是以霍尔效应为原理的霍尔隔离检测法。
电阻检测法：

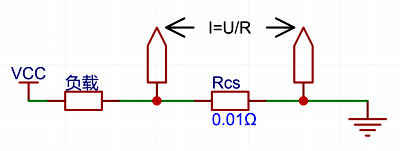

低侧电流检测：
检测电阻置于负载与地之间，放大器测量低侧采集电阻两端压降。

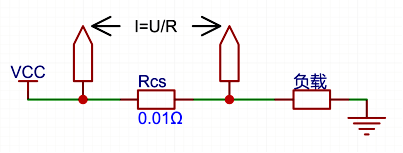

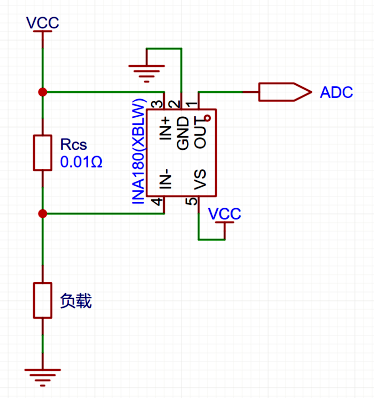

高侧电流检测：
检测电阻置于电源与负载之间，放大器测量高侧采集电阻上的压降。
隔离检测法：

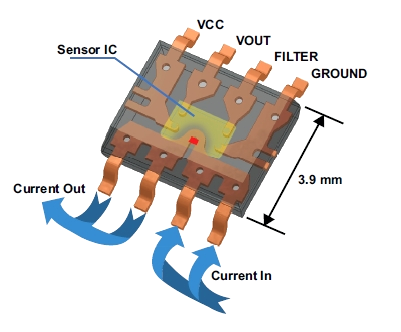

霍尔电流检测：
采用XBL GT712霍尔效应传感器或电流互感器，实现电气隔离测量，适用于高压系统。
一、电流检测放大器的基本原理
电流检测放大器是一种专门用于测量电流的差分放大器，其核心功能是将流经检测电阻（分流器）的小电压信号放大至适合ADC采样的电平。其基本工作原理遵循欧姆定律：通过测量已知阻值检测电阻两端的压降，计算得到电流值。
关键性能参数包括：
共模电压范围
输入偏置电流
增益误差和漂移
带宽与响应时间
CMRR（共模抑制比）
INA180/181电流检测放大器集成了精密匹配电阻网络，提供固定增益（如20V/V、50V/V、100V/V等），显著降低温度漂移和增益误差。
二、低侧电流采样方案
1. 采集原理及实现方案
低侧检测将采样电阻串联在负载与地之间，使用电流感应放大器或运算放大器放大电阻两端压降。

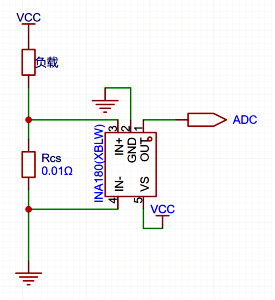

基于INA180/181的设计方案：
原理图：
负载电流I_load = Vout / (Rcs × 增益倍数)

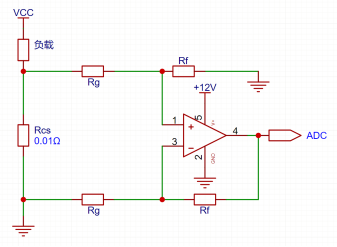

基于LMV321（运算放大器）的设计方案：
原理图：
典型电路配置为差分放大器结构：
Vout = (1 + Rf/Rg) × ( I_load × Rcs)
2. 优缺点分析
优点：
电路简单，成本低廉
对运放共模输入范围要求低
可直接使用单电源供电的通用运放
接地参考，测量系统简单
缺点：
破坏系统地完整性，负载端不直接接地
无法检测对地短路故障
采样电阻压降会降低负载有效电压
大电流时地线扰动影响测量精度
3. 适用场景
成本敏感的低压应用
电流较小的便携设备
不需要检测对地短路的场合
三、高侧电流采样方案
1. 采集原理及实现方案
高侧检测将采样电阻置于电源与负载之间，直接测量电源轨上的电流。

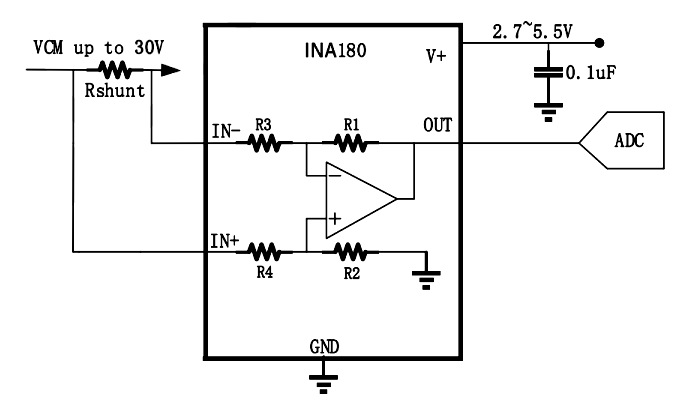

基于INA180/INA181的设计方案：
典型应用电路：
采集电流I_load = Vout / (Rcs × 增益倍数)
INA180/INA181关键特性：
宽共模电压范围：-0.2V至+30V
固定增益版本：20V/V、50V/V、100V/V、200V/V
低输入偏置电流：-6uA
高CMRR：100dB
工作温度范围：-40℃至+125℃
2. 优缺点分析
优点：
保持系统的完整性
可检测对地短路故障
适合大电流、高精度测量
集成方案精度高、温漂小
缺点：
需要高共模抑制比放大器
成本相对较高
对放大器共模输入范围要求高
3. 适用场景
需要监测对地短路的电源系统
大电流应用
对测量精度要求高的场合
多电源系统，需要保持公共接地完整性
四、器件选型推荐
1. 低侧检测器件
通用型：XBLW LM321、XBLW LM358
低成本，单/双通道
适合精度要求不高的消费类产品
精密型：XBLW LMV321、XBLW INA180、XBLW INA181
低失调电压，低漂移
适合需要较高精度的便携设备
2. 高侧检测器件
通用高压：XBLW INA180、XBLW INA181
共模电压最高30V，多种增益可选
适合12V/24V工业及汽车系统
3. 选型决策矩阵
| 低侧检测 | 高侧检测 | |
| 成本 | 低 | 中高 |
| 精度 | 中等 | 高 |
| 电路复杂度 | 简单 | 中等 |
| 故障检测能力 | 弱 | 强 |
| 接地影响 | 有 | 无 |
| 推荐应用 | 消费电子、电池供电设备 | 工业控制、汽车电子、电源系统 |
五、总结与设计建议
1. 确定关键需求：
测量范围与精度要求
系统电压与共模电压
故障检测需求
成本限制与尺寸约束
2. 选择检测位置：
若系统对地完整性敏感或需短路检测→选择高侧检测
若成本敏感、低压小电流→考虑低侧检测
若高压隔离需求→考虑隔离方案
3. 器件选型要点：
根据最大共模电压选择放大器
根据电流范围和ADC分辨率计算采样电阻
考虑温漂对长期精度的影响
评估带宽需求与抗扰度要求
4. 布局布线建议：
采样电阻使用开尔文连接
放大器尽可能靠近采样电阻
敏感模拟信号远离功率走线
适当添加滤波与保护电路
现代电流检测放大器如INA180/181系列集成方案，极大简化了设计难度，提高了系统可靠性。对于大多数工业与汽车应用，高侧检测已成为首选方案。芯伯乐的INA180/181系列即是针对客户对于高侧电流检测及保护而开发，相较于其他方案提供更便捷更精准的电流检测方案。
