▲ TO263-7 封装 ▲
CC6926应用场景
汽车领域：直流充电桩、充电枪、PDU、BMS等
光伏领域：组串式逆变器，微型逆变器，储能逆变等
工业自动化：工业变频器，通信电源等
▲ 典型应用框图 ▲
CC6926产品特性
基准具有内置VREF输出、外部VREF输入两种模式：
内置VREF输出模式时，VOE可编程至＜5mV
外部VREF输入模式时，VOUT静态输出电压和其保持一致
测量范围宽，50-300A，多种量程可选
过流点VOC用户自设定，具有低延迟错误报警输出xFAULT
低噪声，单端模拟输出
低损耗，导线电阻30uΩ
带宽高，可达250kHz，阶跃响应时间1.2us
常温误差1%，灵敏度温漂范围±2.5%
温度稳定性好，采用霍尔信号放大电路和温度补偿电路
差分霍尔结构，抗外部磁干扰能力强
抗机械应力强，磁参数不会因为受外界压力而偏移
固定/随动灵敏度可选
ESD (HBM) 4kV，ESD(CDM) 1kV，LU 200mA
1、低导通内阻，实测值为30uΩ，业界领先
2、可检测电流量程范围大，承受浪涌电流风险，业界领先

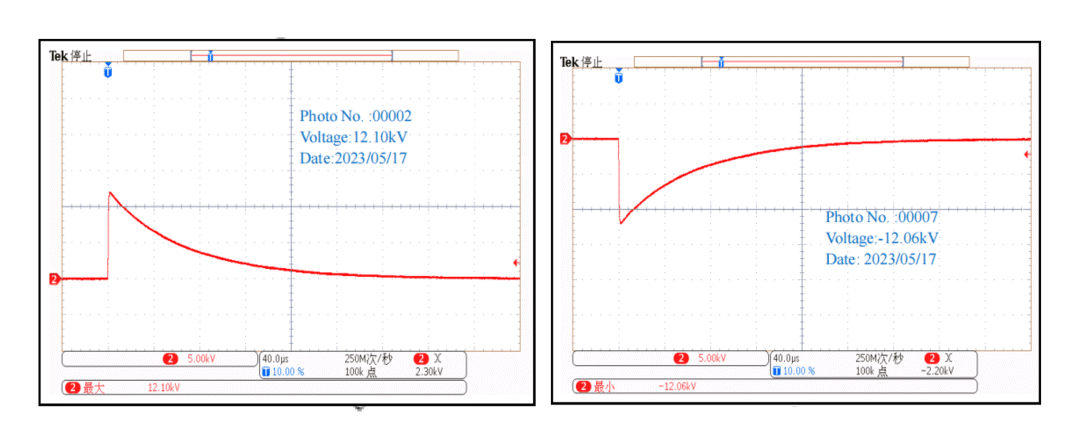

▲ 抗冲击耐压能力：12KV ▲

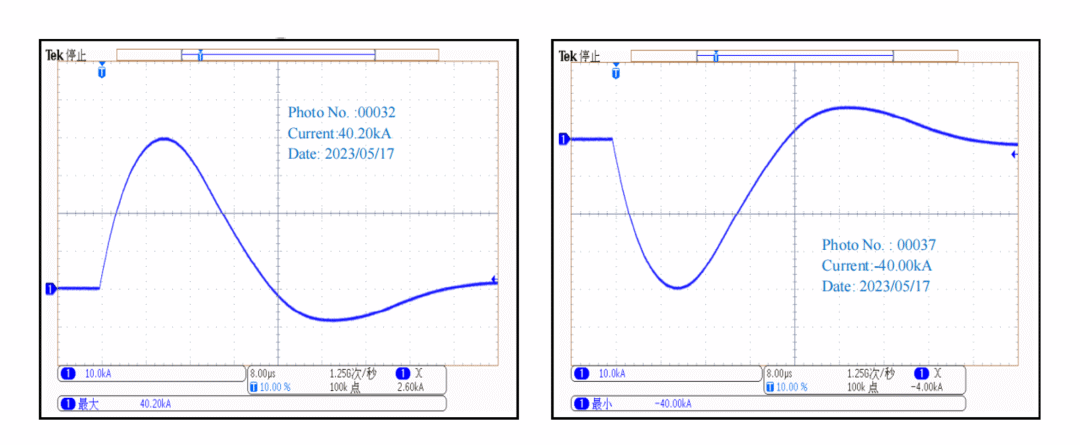

▲ 抗浪涌电流能力：40KA ▲
3、得益于较低原边电阻，芯片具有良好的温升表现，相同测试条件下，温升比竞品有明显优势

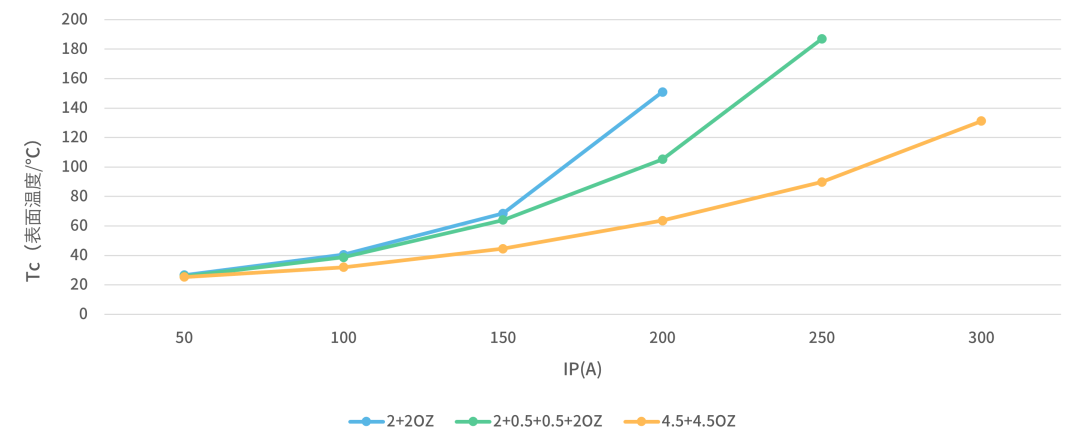

▲ 不同铜厚下的常温持续通流温升 ▲

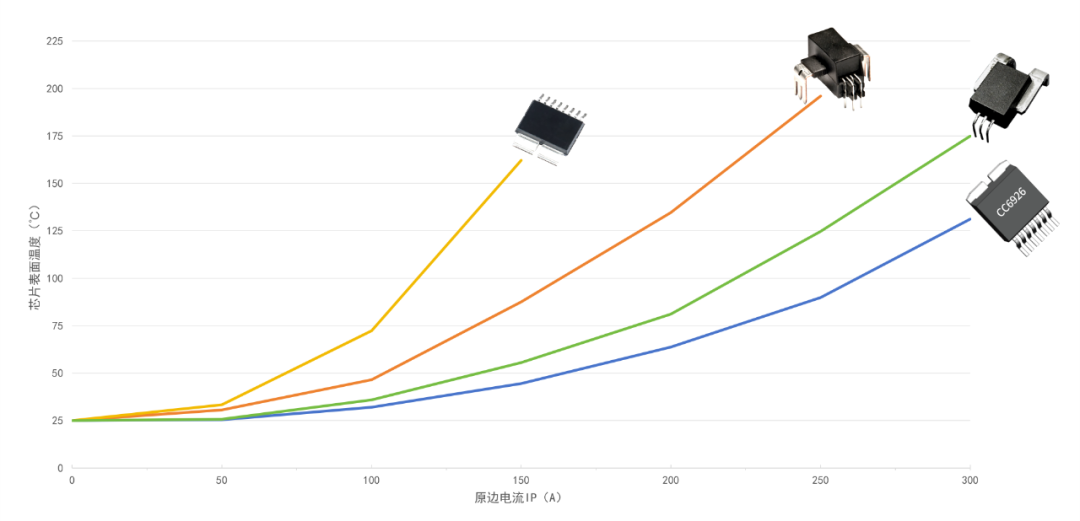

▲ 竞品温升测试对比 ( 测试板铜厚4.5OZ ) ▲
4、CC6926采用芯进专利的温度补偿技术，温漂低，灵敏度温漂范围±2.5%

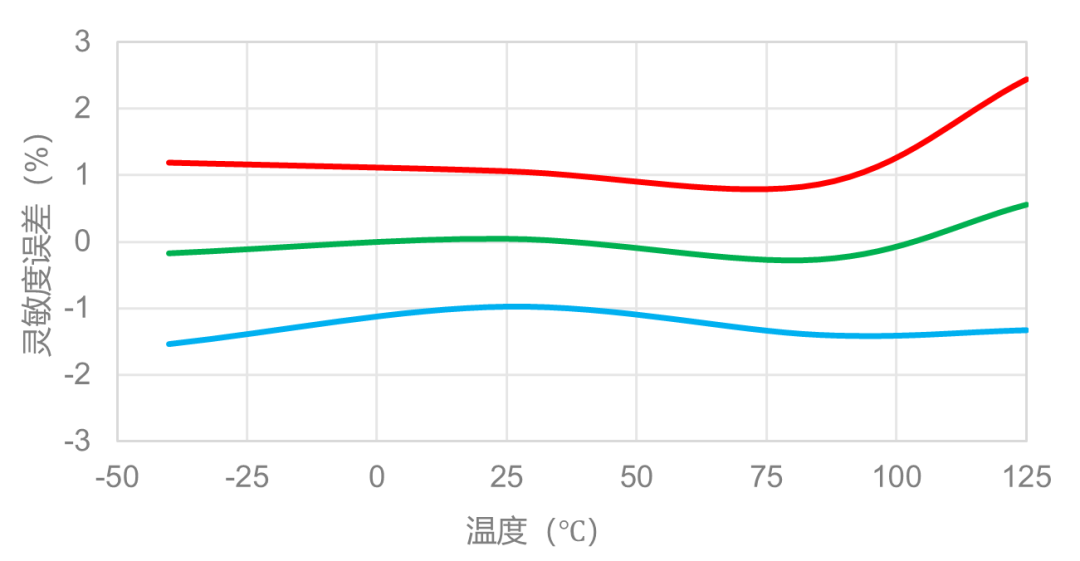

▲ 灵敏度温漂 ▲
5、响应速度快，阶跃响应约1.2uS

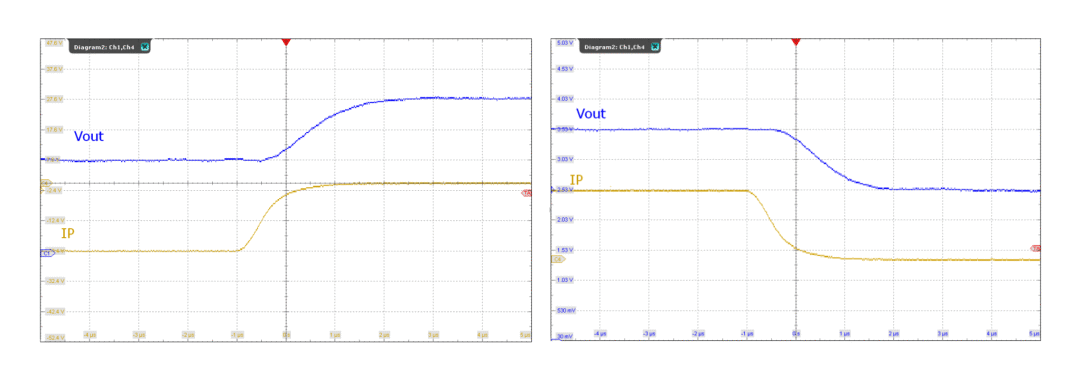

▲ 响应速度快，阶跃响应约1.2uS ▲

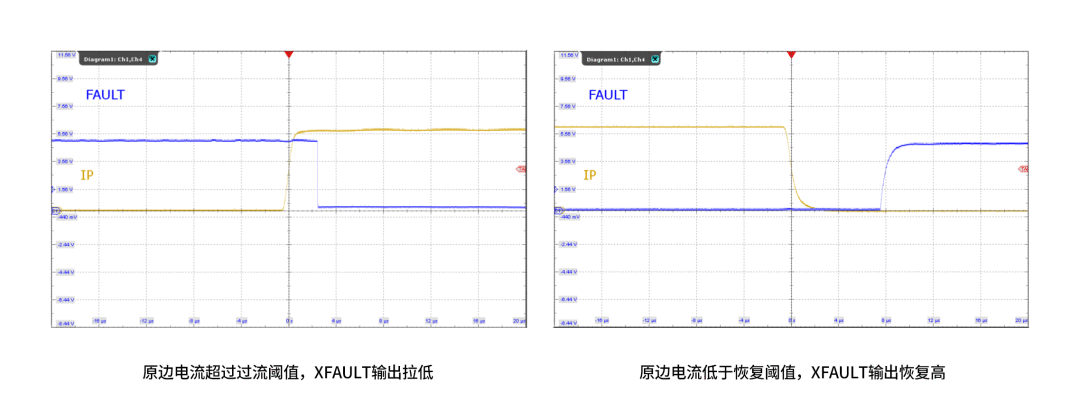

6、支持xFault功能，用于过流监测和告警
7、差分霍尔结构，CC6926抗外部磁干扰能力强
8、国产供应链，保证产能和时效性
品质认证
CC6926以其卓著的性能通过了UL/CUL全项目检测、TUV全项目检测。获得北美安规UL证书、国际电工委员会CB认证证书、德国TUV认证证书。
产品推荐
电流传感器：CC6926T9-5FB150
电流传感器：CC6926T9-3FB150
电流传感器：CC6926T9-5FB200
电流传感器：CC6926T9-3FB300
