在电子设备高速发展的当下，电磁干扰（EMI）已成为影响设备稳定性与可靠性的关键因素。共模滤波器作为抑制共模干扰的核心元件，其性能直接决定了电子系统的抗干扰能力与信号传输质量。
磁联达（CND-tek）凭借多年磁元件研发经验，推出多系列共模滤波器，覆盖多场景需求，为各类电子设备提供高效的电磁兼容解决方案。
共模滤波器特性与作用：
高效抑制共模噪声：通过对共模信号施加高阻抗，减少干扰对电路的影响。
保护电子设备：防止因共模噪声引起的电路失真和故障，提高设备的可靠性。
增强抗干扰能力：提高信号与噪声的比率，改善系统的稳定性。
其主要作用包括：
1、在音频放大器、微处理器和通信电路中，滤除外部电源和环境引入的共模噪声。
2、在高速传输网络中，消除共模干扰导致的数据传输错误。
3、在医疗设备、雷达和导航仪等领域，提高系统的稳定性和可靠性。
应用场景
共模滤波器广泛应用于各种电子设备中，例如：
开关电源：用于抑制开关电源特有的“开关干扰”。
通信设备：减少共模噪声对天线和通信线路的辐射影响。
工业与医疗设备：提高设备的抗干扰能力，确保信号传输的准确性。
通过合理设计和使用共模滤波器，可以显著改善电子系统的性能，确保其在复杂电磁环境中的可靠运行。

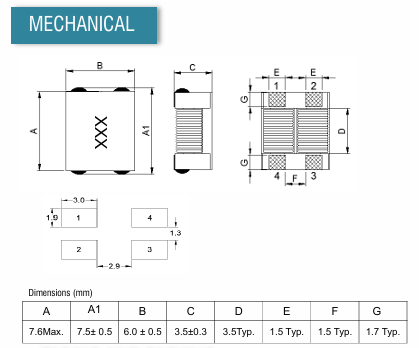

ACM7060系列
|
品牌 |
型号 |
Impedance (Ω)@100kHz/0.1V |
DC Resistance (mΩ) max. |
Rated Current |
Rated Volt. |
IR |
Marking |
|
(A) Max. |
(Vdc) Max. |
(MΩ) Min. |
|||||
|
CND-tek (磁联达) |
40(min);70(typ) |
5 |
15 |
80 |
10 |
400 |
|
|
CND-tek (磁联达) |
100(min);140(typ) |
10 |
9.0 |
80 |
10 |
101 |
|
|
CND-tek (磁联达) |
225(min);300(typ) |
10 |
5.0 |
80 |
10 |
301 |
|
|
CND-tek (磁联达) |
275(min);450(typ) |
10 |
5.0 |
80 |
10 |
501 |
|
|
CND-tek (磁联达) |
500(min);700(typ) |
15 |
4.0 |
80 |
10 |
601 |
|
|
CND-tek (磁联达) |
500(min);700(typ) |
15 |
4.0 |
80 |
10 |
701 |
|
|
CND-tek (磁联达) |
800(min);1020(typ) |
17 |
3.0 |
80 |
10 |
102 |
|
|
CND-tek (磁联达) |
910(min);1300(typ) |
21 |
2.5 |
80 |
10 |
132 |
|
|
CND-tek (磁联达) |
2000(min);2700(typ) |
63 |
1.0 |
80 |
10 |
272 |
|
|
CND-tek (磁联达) |
2500(min);3000(typ) |
75 |
0.9 |
80 |
10 |
302 |

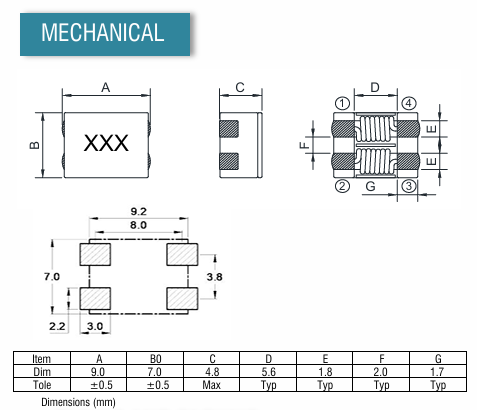

ACM9070系列
|
品牌 |
型号 |
Impedance (Ω)@100kHz/0.1V |
DC Resistance (mΩ) max. |
Rated Current |
Rated Volt. |
IR |
Marking |
|
(A) Max. |
(Vdc) Max. |
(MΩ) Min. |
|||||
|
CND-tek (磁联达) |
225(min);300(typ) |
6 |
6.0 |
80 |
10 |
301 |
|
|
CND-tek (磁联达) |
400(min);600(typ) |
8 |
5.5 |
80 |
10 |
501 |
|
|
CND-tek (磁联达) |
500(min);700(typ) |
10 |
5.0 |
80 |
10 |
701 |
|
|
CND-tek (磁联达) |
750(min);1000(typ) |
13 |
4.0 |
80 |
10 |
102 |
|
|
CND-tek (磁联达) |
1000(min);1500(typ) |
18 |
4.0 |
80 |
10 |
152 |
|
|
CND-tek (磁联达) |
1700(min);2200(typ) |
60 |
2.5 |
80 |
10 |
222 |
|
|
CND-tek (磁联达) |
2000(min);2700(typ) |
65 |
2.0 |
80 |
10 |
272 |
|
|
CND-tek (磁联达) |
2500(min);3000(typ) |
80 |
2.0 |
80 |
10 |
302 |
共模滤波器的使用方法：
1. 共模滤波器通常被用于数据线、通讯线、电源线等线路中，以滤除共模干扰。
2. 在电路板设计中，可以将共模滤波器直接安装在设备端口或信号输入端口。
3. 需要注意共模滤波器的额定电压、额定电流、频率等参数，以确保其正常工作。
在使用过程中，需要时常对共模滤波器进行检查和维护，以确保其有效滤除共模干扰。
总之，共模滤波器可以有效地滤除信号中的共模干扰，从而提高系统的信噪比和抗干扰能力，广泛应用于电子设备、通讯设备、电源设备等领域。
以上各系列共模滤波器现已大面积备货和储备样品，满足客户快速开发需求，全系列已上立创商城，欢迎各大客户前往了解选购。
