在工业自动化、医疗电子等精密电子系统中，信号干扰与电路安全隔离是保障设备稳定运行的核心需求。
上海川土微电子推出的CA-IS372xC系列通用双通道数字隔离器，凭借高抗扰性、精准时序控制与宽场景适配能力，为跨电压域信号传输提供稳定可靠的解决方案，成为工业级隔离器件的优选产品。
1、产品概述
CA-IS372xC 系列（含 CA-IS3720C、CA-IS3721C、CA-IS3722C）是上海川土微电子推出的高性价比双通道数字隔离器，核心优势聚焦 “高抗扰、长寿命、易适配”，专为工业、医疗等严苛场景设计。

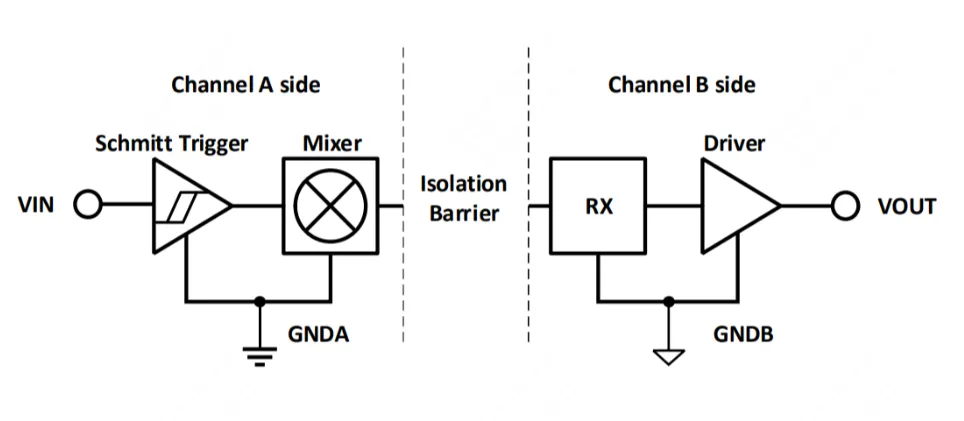

技术架构上，产品采用SiO₂绝缘栅隔离与全差分隔离电容技术，在输入、输出缓冲器间构建可靠绝缘屏障，隔离栅寿命＞40 年；搭配开关键控（OOK）调制解调技术，无需启动初始化即可稳定传输信号。
抗干扰性能方面，该系列集成施密特触发器输入强化抗噪能力，共模瞬变抗扰度（CMTI）典型值达 ±150kV/µs，可抵御强电磁环境干扰。
功能适配方面，三款型号通道配置差异化：CA-IS3720C 为双前向通道，CA-IS3721C 含 1 个前向 + 1 个反向通道，CA-IS3722C 通道排序与 CA-IS3721C 相反；且支持故障安全模式，输入侧电源掉电或信号丢失时，后缀 “L” 器件默认输出低电平，后缀 “H” 器件默认输出高电平，保障系统稳定。

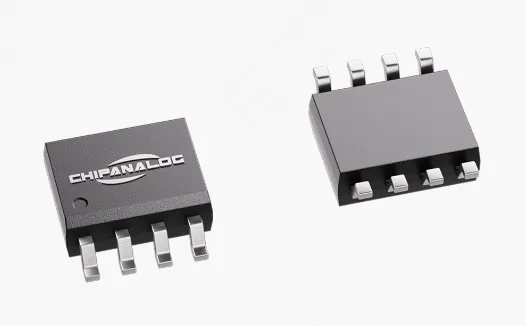

封装与兼容性上，该系列提供 SOIC8（S）、SOIC8-WB（G）、SOIC16-WB（W）三种 RoHS 合规封装，窄体封装支持 3.75kV RMS 隔离电压，宽体封装达 5kV RMS；输入兼容 CMOS 电平，仅微安级漏电流，输出电阻典型值 50Ω，无需外部缓冲电路即可驱动，简化外围设计。
2、核心技术指标
信号传输速率：DC to 40Mbps
宽电源电压范围：3.0V to 5.5V
宽温度范围：-40°C to 125°C
无需启动初始化
施密特触发器输入
默认输出高电平和低电平选项
优异的电磁抗扰度
高CMTI：±150kV/µs（典型值）
低功耗（典型值）：
电流为 2.6mA/通道（@5V，1Mbps ）
电流为 5.2mA/通道（@5V，40Mbps ）
精确时序（典型值）：
22ns 传播延迟
3ns 脉冲宽度失真
1ns 传播延迟偏差
20ns 最小脉冲宽度
最高可达5kVRMS的隔离电压
隔离栅寿命：>40年
窄体SOIC8 (S)，宽体SOIC8-WB (G)封装和宽体SOIC16-WB (W)，符合RoHS标准
3、典型应用：覆盖工业核心场景
依托高抗扰、宽温域、高隔离电压及低功耗特性，CA-IS372xC 系列可精准适配多领域信号隔离需求，核心应用场景如下：
-
工业自动化：用于 PLC、工业总线与传感器接口，隔离控制单元与现场设备信号，抵御电磁干扰；
-
电机控制：隔离驱动器与 MCU 信号，阻断功率电路噪声与高压冲击，确保调速信号精准，提升电机控制精度；
-
医疗电子：适配监护仪、诊断设备，宽体封装增强绝缘防电击，保障信号无干扰传输；
-
隔离开关电源：隔离输入输出侧电路，防浪涌损坏芯片，助力提升电源效率；
-
太阳能逆变器：耐受 - 40℃至 125℃宽温，隔离光伏输入与逆变输出信号，低功耗降低系统能耗；
-
隔离 ADC/DAC：隔离模拟与数字信号域，避免噪声干扰。
样片申请渠道：
-
登录上海川土微电子股份有限公司官网（https://www.chipanalog.com）进行申请；
-
通过经销商渠道进行申请。
