在电子设备高速发展的当下，电磁干扰（EMI）已成为影响设备稳定性与可靠性的关键因素。共模滤波器作为抑制共模干扰的核心元件，其性能直接决定了电子系统的抗干扰能力与信号传输质量。磁联达（CND-tek）凭借多年磁元件研发经验，推出多系列共模滤波器，覆盖多场景需求，为各类电子设备提供高效的电磁兼容解决方案。
共模滤波器是一种电子滤波器件，主要用于抑制和滤除电路中的共模干扰信号。共模信号是指在差分传输系统中，两个信号线（例如电源线或信号线对）上同时出现且幅值相等、极性相同的噪声信号。这种干扰通常来源于电磁兼容性问题，比如电源线上的高频噪声、静电放电、雷击或其他电磁辐射源。

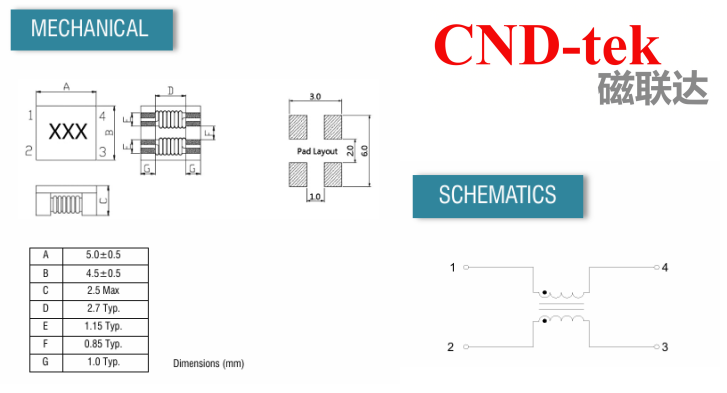

ACM4520系列
| 品牌 | 型号 |
Impedance (Ω) @100kHz/0.1V |
DC Resistance (mΩ) max. |
Rated Current | Rated Volt. | IR | Marking |
| (A) Max. | (Vdc) Max. | (MΩ) Min. | |||||
| CND-tek(磁联达) | ACM4520-151 T | 90(min);150(typ) | 40 | 3.1 | 50 | 10 | 151 |
| CND-tek(磁联达) | ACM4520-231 T | 180(min);230(typ) | 45 | 3.0 | 50 | 10 | 231 |
| CND-tek(磁联达) | ACM4520-301 T | 200(min);300(typ) | 45 | 3.0 | 50 | 10 | 301 |
| CND-tek(磁联达) | ACM4520-501 T | 300(min);500(typ) | 55 | 2.5 | 50 | 10 | 501 |
| CND-tek(磁联达) | ACM4520-701 T | 500(min);700(typ) | 59 | 2.2 | 50 | 10 | 701 |
| CND-tek(磁联达) | ACM4520-102 T | 750(min);1000(typ) | 68 | 2.1 | 50 | 10 | 102 |
| CND-tek(磁联达) | ACM4520-122 T | 1000(min);1200(typ) | 74 | 2.0 | 50 | 10 | 122 |
| CND-tek(磁联达) | ACM4520-142 T | 1000(min);1400(typ) | 81 | 1.7 | 50 | 10 | 142 |
共模滤波器的使用方法：
1. 共模滤波器通常被用于数据线、通讯线、电源线等线路中，以滤除共模干扰。
2. 在电路板设计中，可以将共模滤波器直接安装在设备端口或信号输入端口。
3. 需要注意共模滤波器的额定电压、额定电流、频率等参数，以确保其正常工作。
4. 在使用过程中，需要时常对共模滤波器进行检查和维护，以确保其有效滤除共模干扰。
总之，共模滤波器可以有效地滤除信号中的共模干扰，从而提高系统的信噪比和抗干扰能力，广泛应用于电子设备、通讯设备、电源设备等领域。
以上共模滤波器现已大面积备货和储备样品，满足客户快速开发需求，全系列已上立创商城，欢迎各大客户前往了解选购。
深圳磁联达电子有限公司2013年始建于深圳，是专业从事网络通讯类变压器、电源变压器、电感线圈、功率电感、共模电感，网络连接器、无线充电发射线圈等生产和销售的科技型制造企业。产品主要应用在消费电子、新能源、储能、汽车、光伏、医疗设备、机器人、家用电器，工业，安防等行业，根据不同的应用场景和设计需要，我们会提供合适的标准产品方案给客户选择，以降低客户的研发成本和提升产品交付效率。
磁联达拥有一流的生产和检测设备、完善的品保系统、便捷的生产供配网络和优秀的研发技术人才。本着诚信经营的原则，为客户提供更完善的品质与服务，逐步建立了从产品研发、设计、生产、测试到服务的周密品质系统。企业通过ISO 9001，ROHS，REACH认证。
磁联达的更多产品规格请参阅商城详情页。
