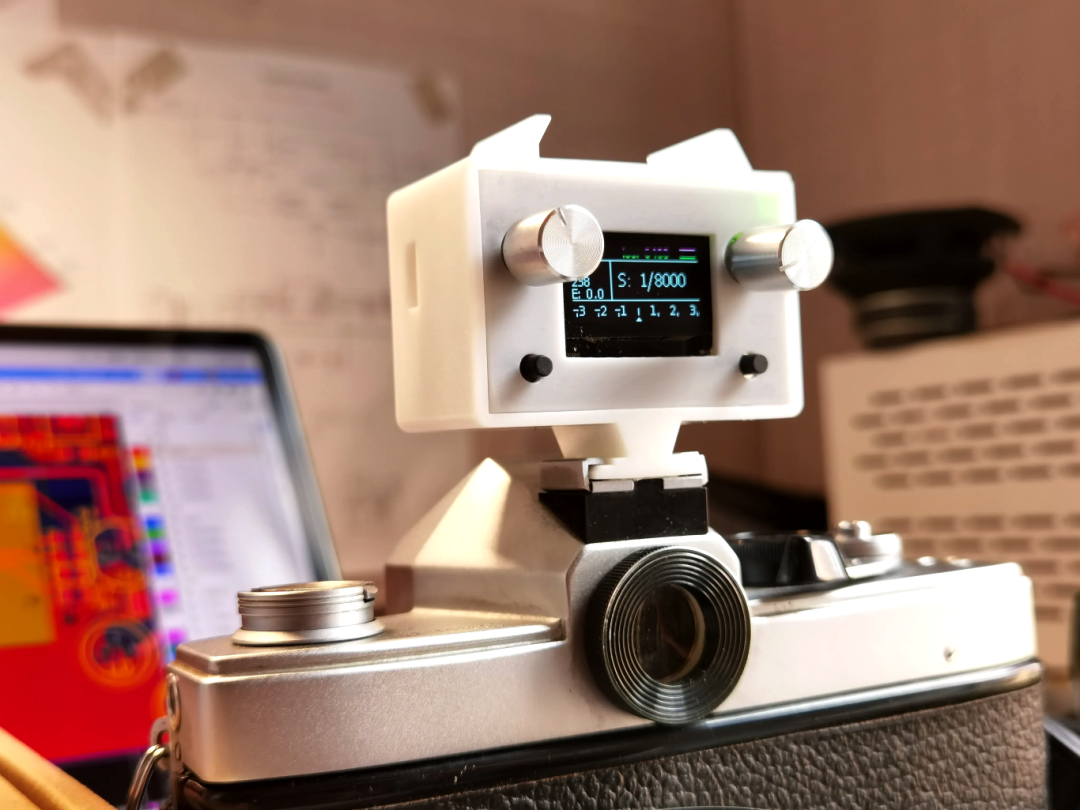

这是一个相机测光计！
这不是能买到吗？为啥还自己做？
事情是这样的。
一次去漫展，我亲身体会到了，玩胶卷有多麻烦！
别人数码相机等coser摆好造型了就能直接开拍，我们还要人先等半分钟……因为：
胶卷开拍前，要先测光！这需要用手机自带的相机或传感器软件测，一堆操作下来，前前后后要二十秒左右的时间。
别问为什么不买现成的，问就是现成的相机测光计要两百元往上了。
当时我就想，这玩意技术含量应该不高啊，为什么不自己做一个？

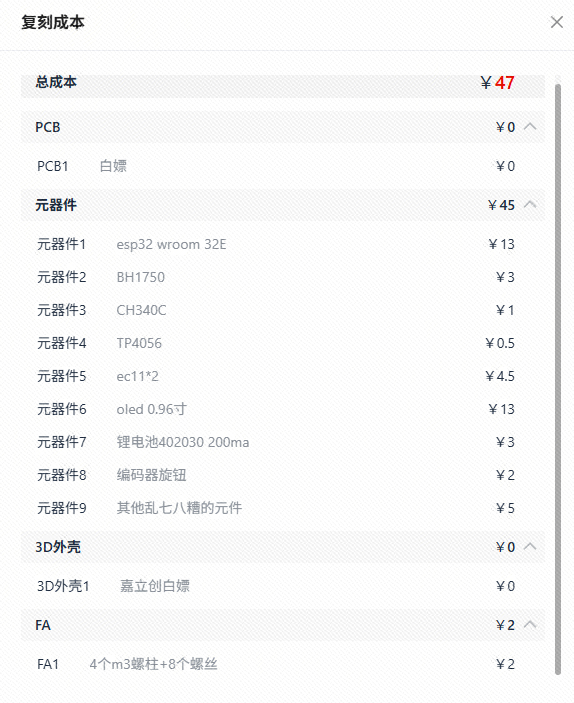

于是乎，就有了这个项目——且DIY成本仅47元！
那么，它有啥子功能内？
太好啦！
简直完美解决了买个现成的专业测光计死贵，拿个手机软件测光又占一支手的问题。
本文旨在分享其硬件设计方案
一起康康吧↓
项目由主控板，感光板，这两块PCB电路板组成。

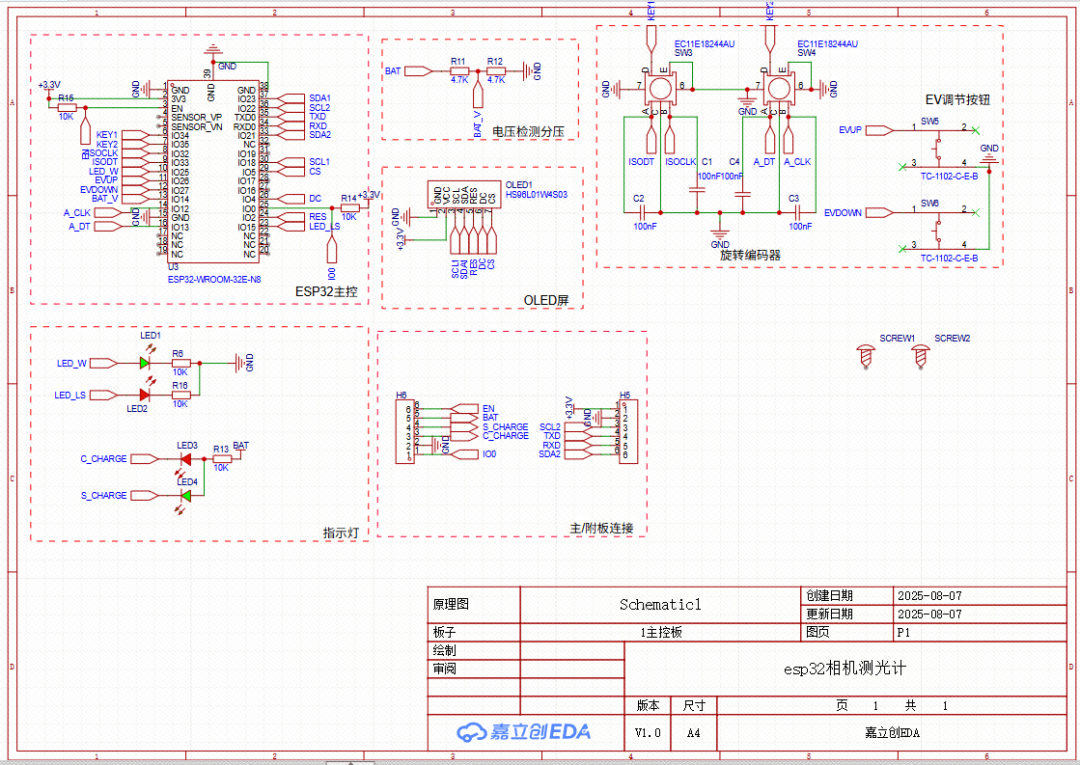

主控板原理图

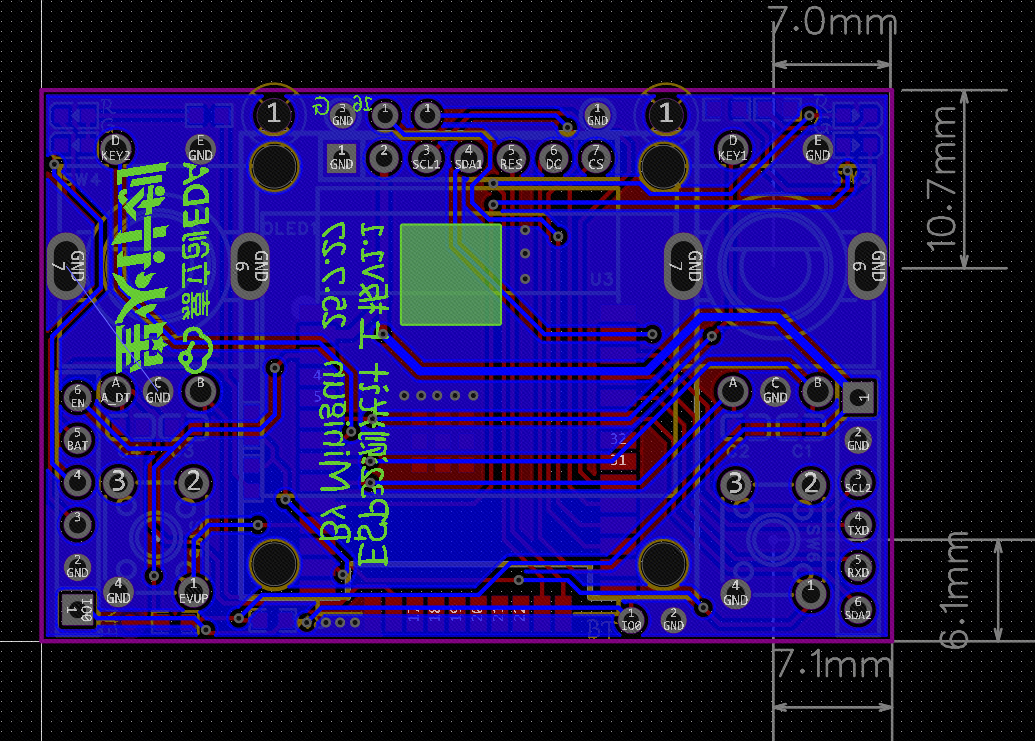

主控板PCB图

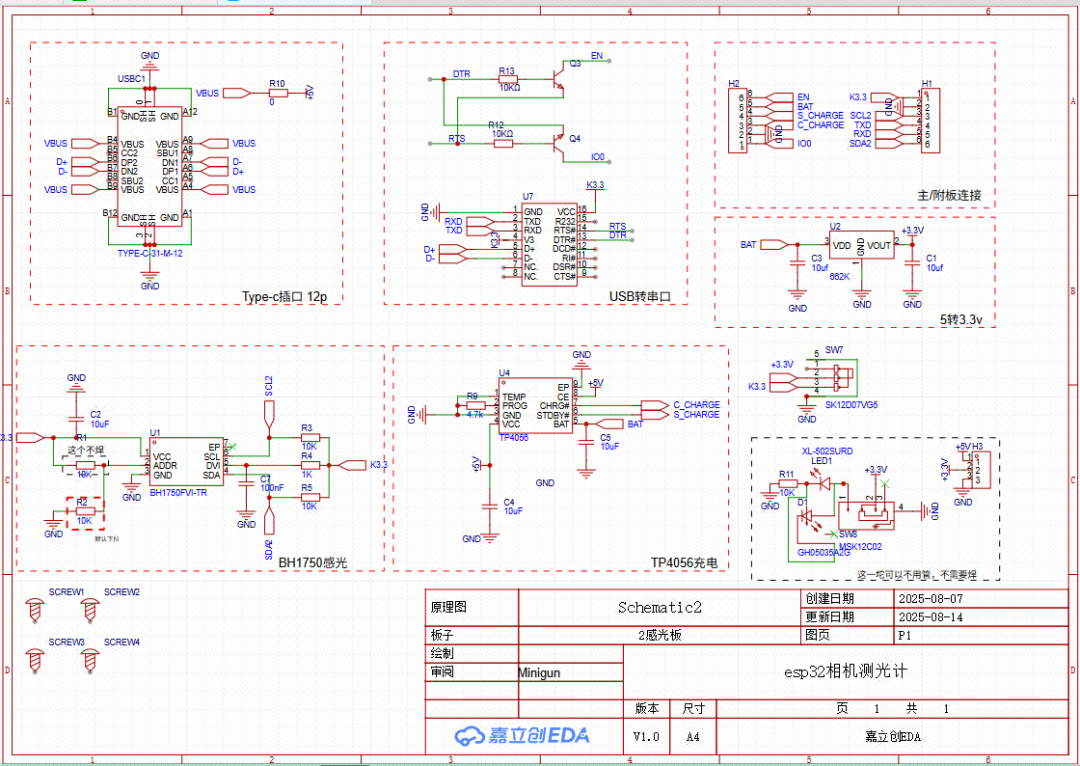

感光板原理图

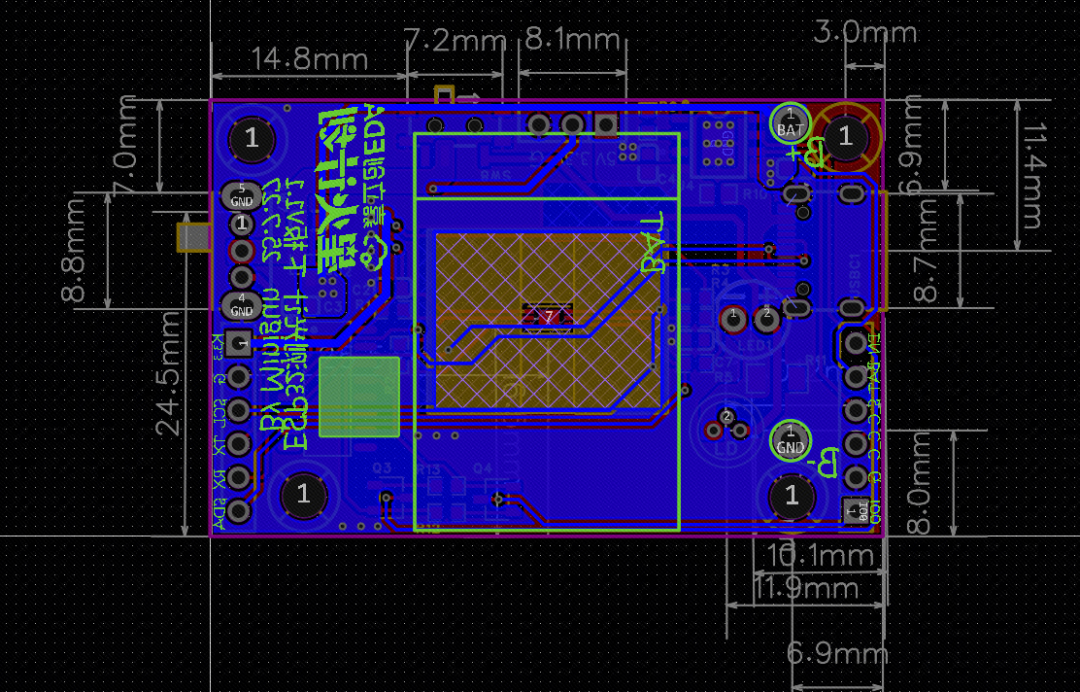

感光板PCB图

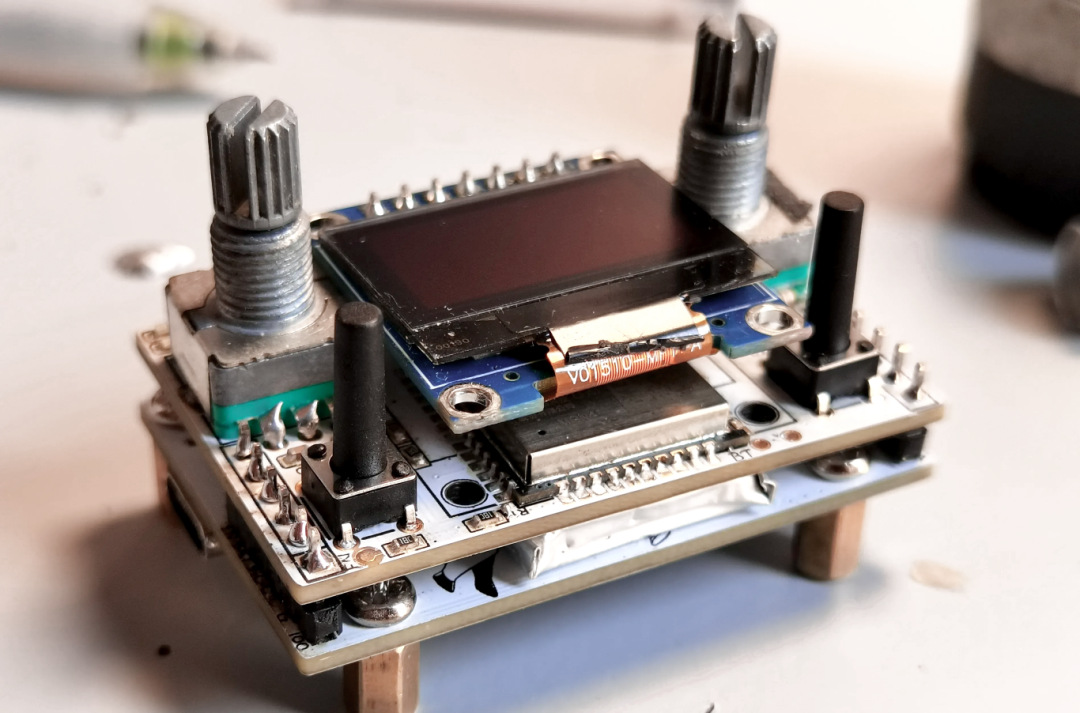

测光计整体采用上下板三明治结构：
-
两个板子中间夹着电池
-
主控板承载ESP32模块，OLED屏，编码器与按钮
-
测光板承载BH1750感光芯片，TP4056充电部分与CH340Cusb转串口
两板以左右两个2.54 6p排针相连。
这里小编会直接附上作者本人的原话：
本人只是个高一牲（虽然过完暑假就高二了），而且做的也比较仓促（唉17号就要开学了，这破学校），很多地方肯定做的不专业，不成熟，错误也可能会有很多，欢迎指出，一起讨论。
觉得还行的话，可以去开源网址点个赞支持一下~
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
https://oshwhub.com/lr1388/esp32-camera-photometer
