我用免费PCB，把报废的电容，改成了桌面加湿器

是什么开源项目？

让EDA工程师“不敢放家里”？

是它！是它！就是它！

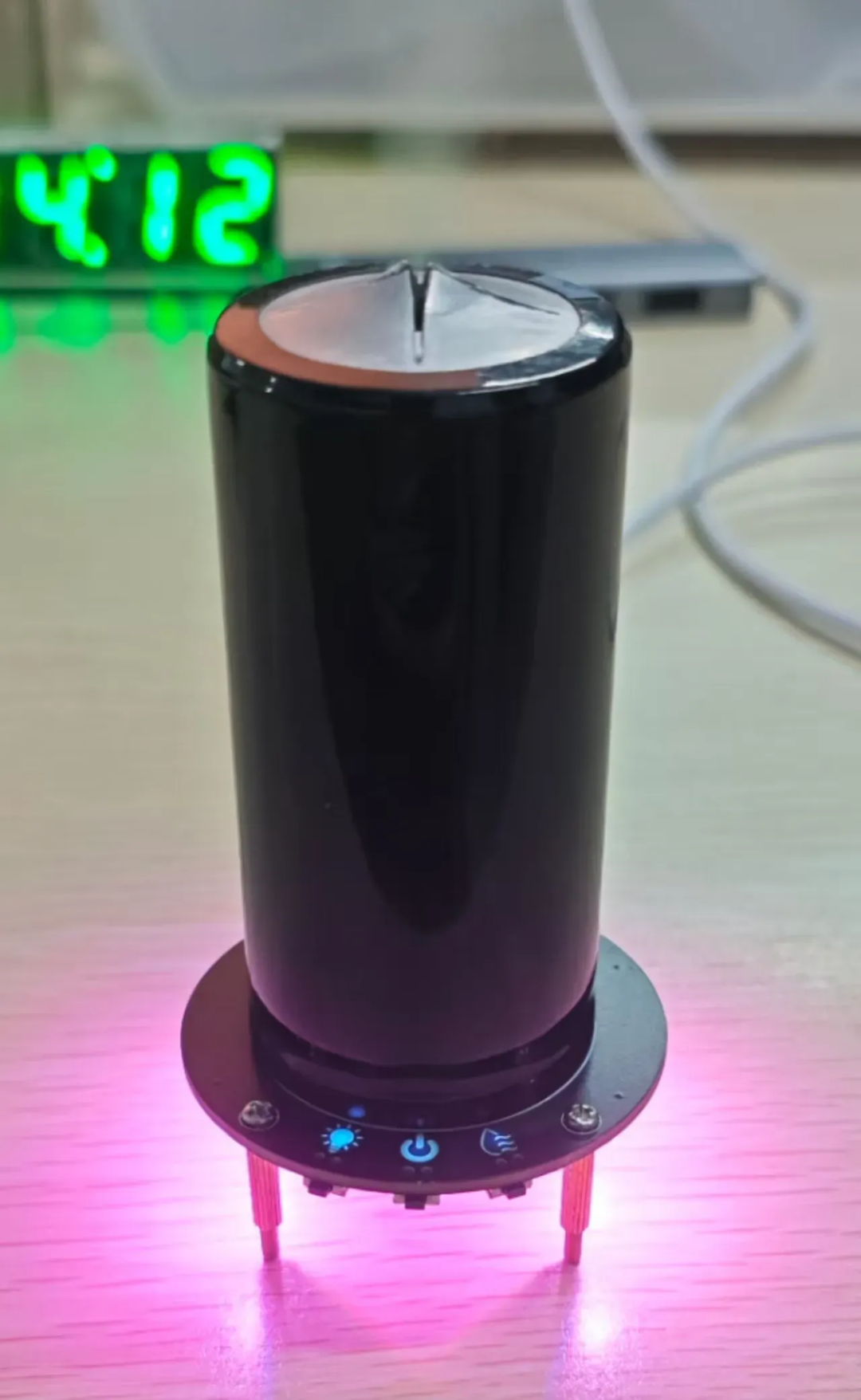

它就是——电容桌面加湿器！

你以为这是3D打印的外壳？

漏漏漏！

此电容，使用损坏的电解电容外壳制作！真正实现了——电容的重生！定格电容生命结束的瞬间！（为什么燃起来了？！！bushi）

01

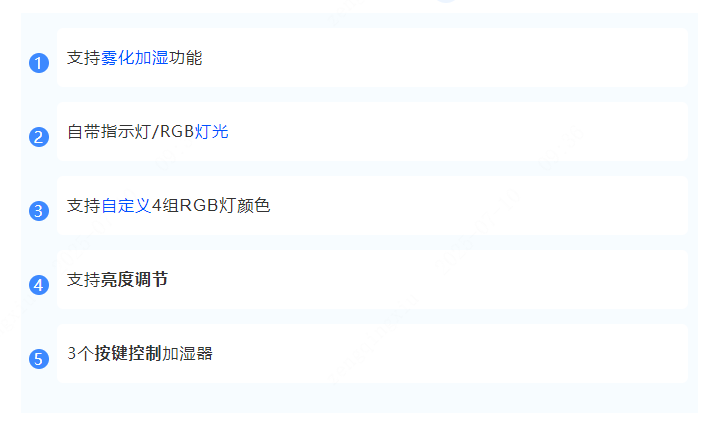

加湿器功能

”





加湿器功能十分简单！

对电路设计、物料、组装的要求也不高！

下面就附上设计方案+组装教程吧！



02

电路设计

”

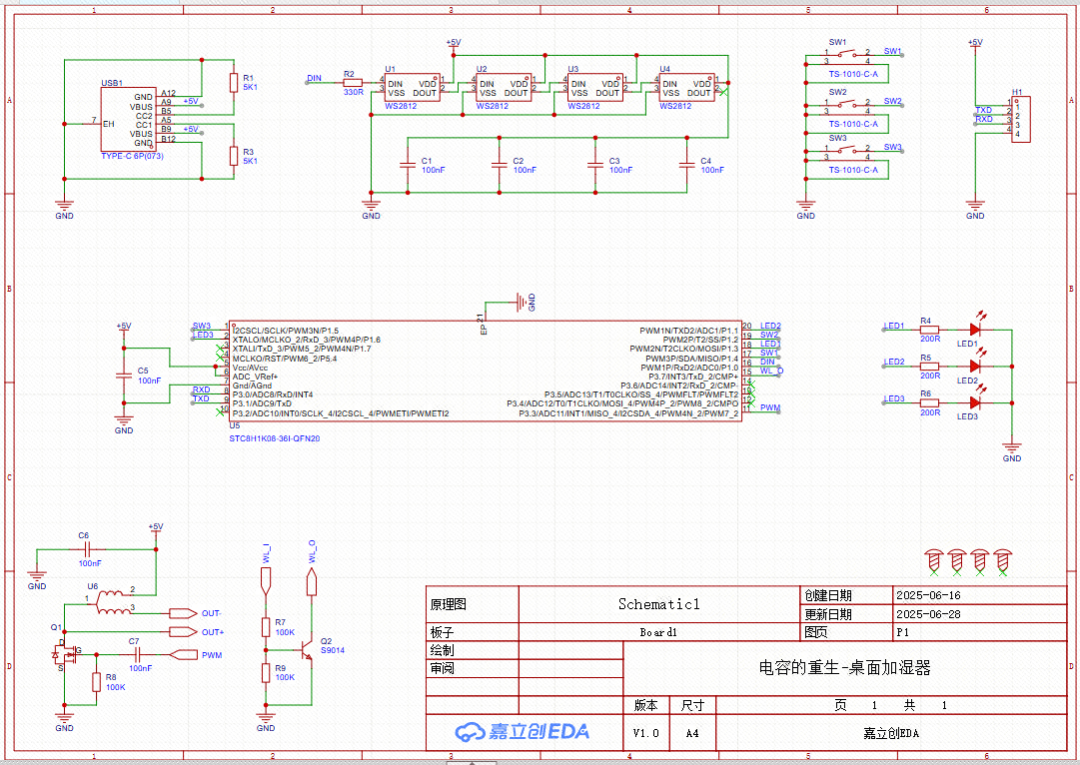

原理图

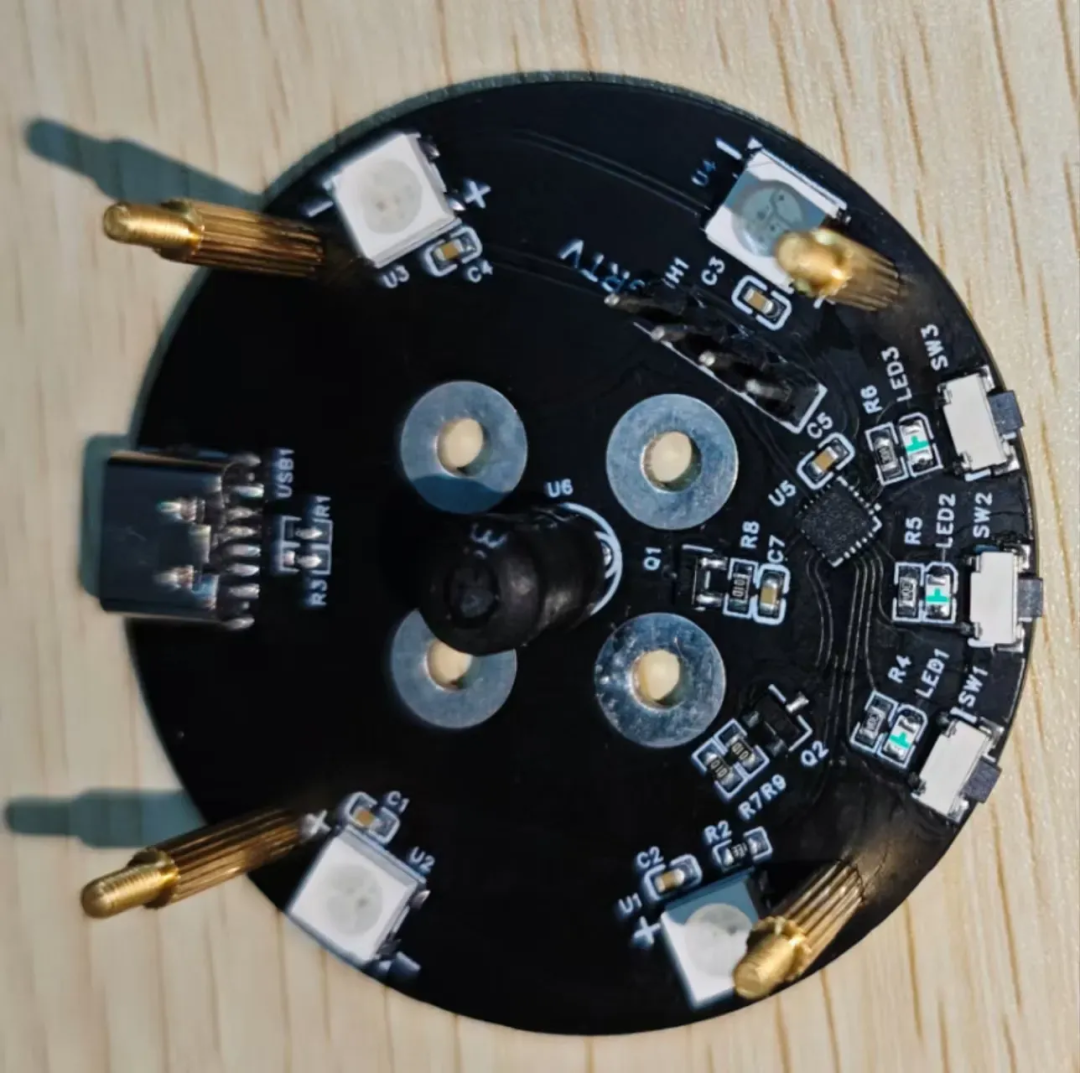

驱动板PCB图

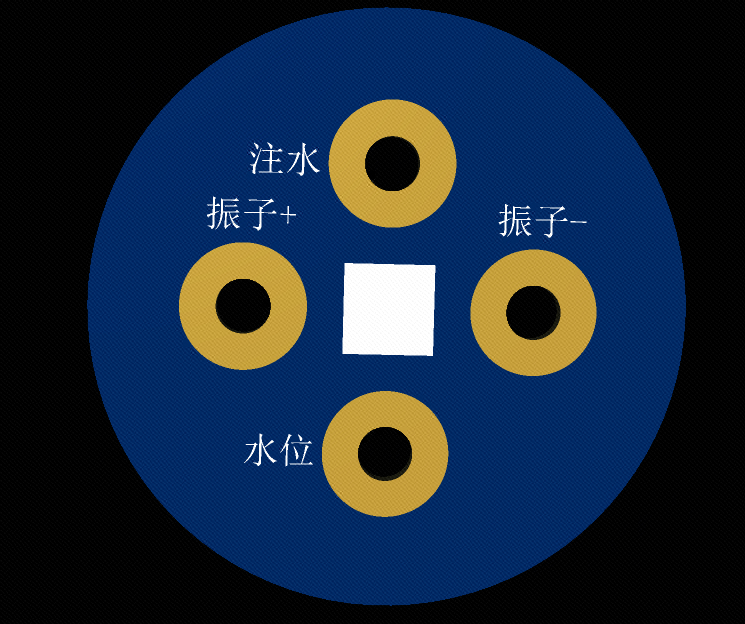

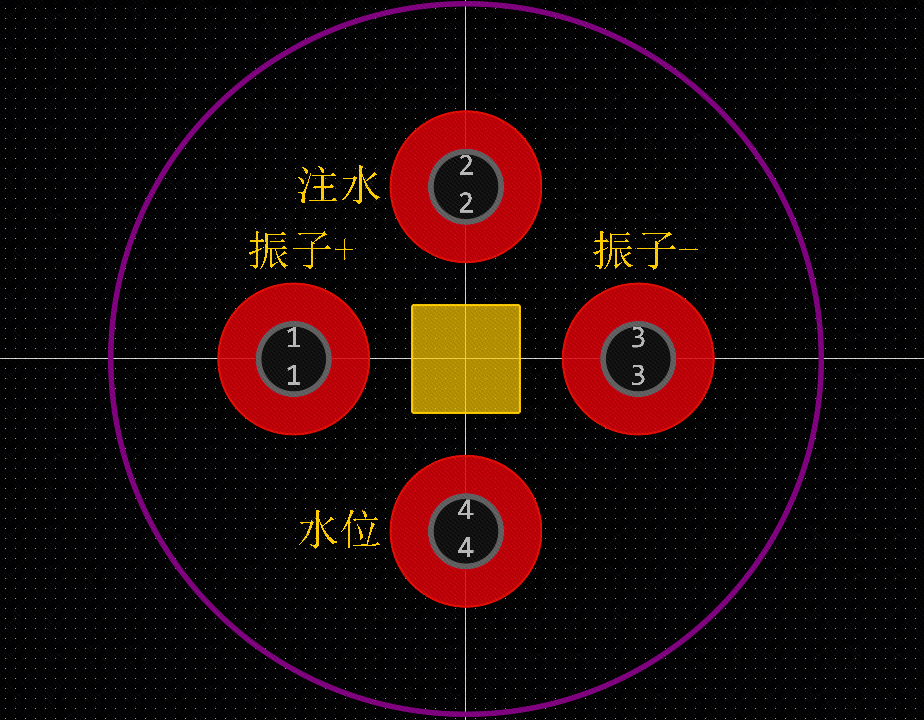

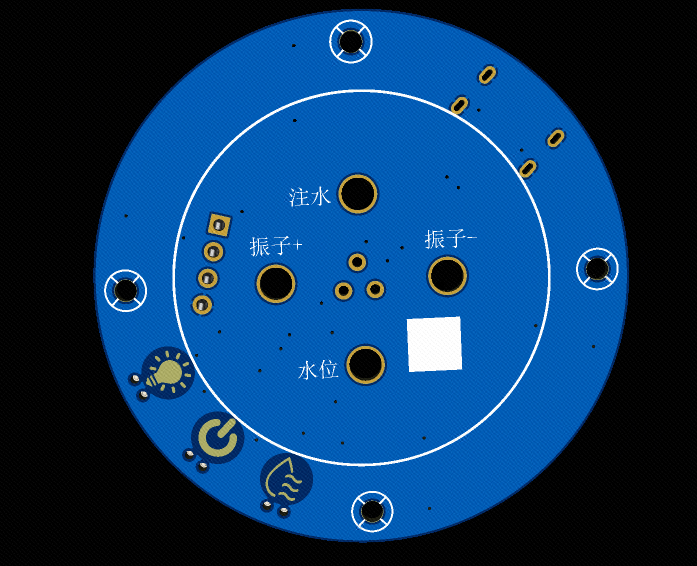

底板PCB图



3D图

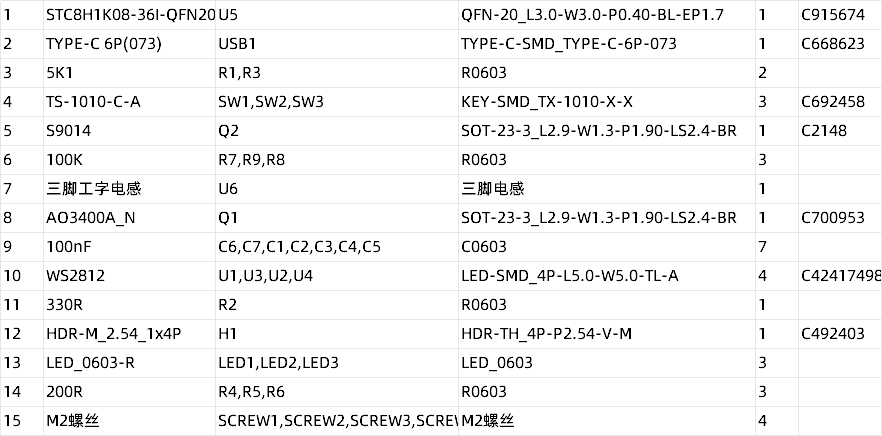

可根据该物料表完成上面的电路设计~



03

组装教程(11步)

”





1.准备一个35mm直径*70mm的电解电容

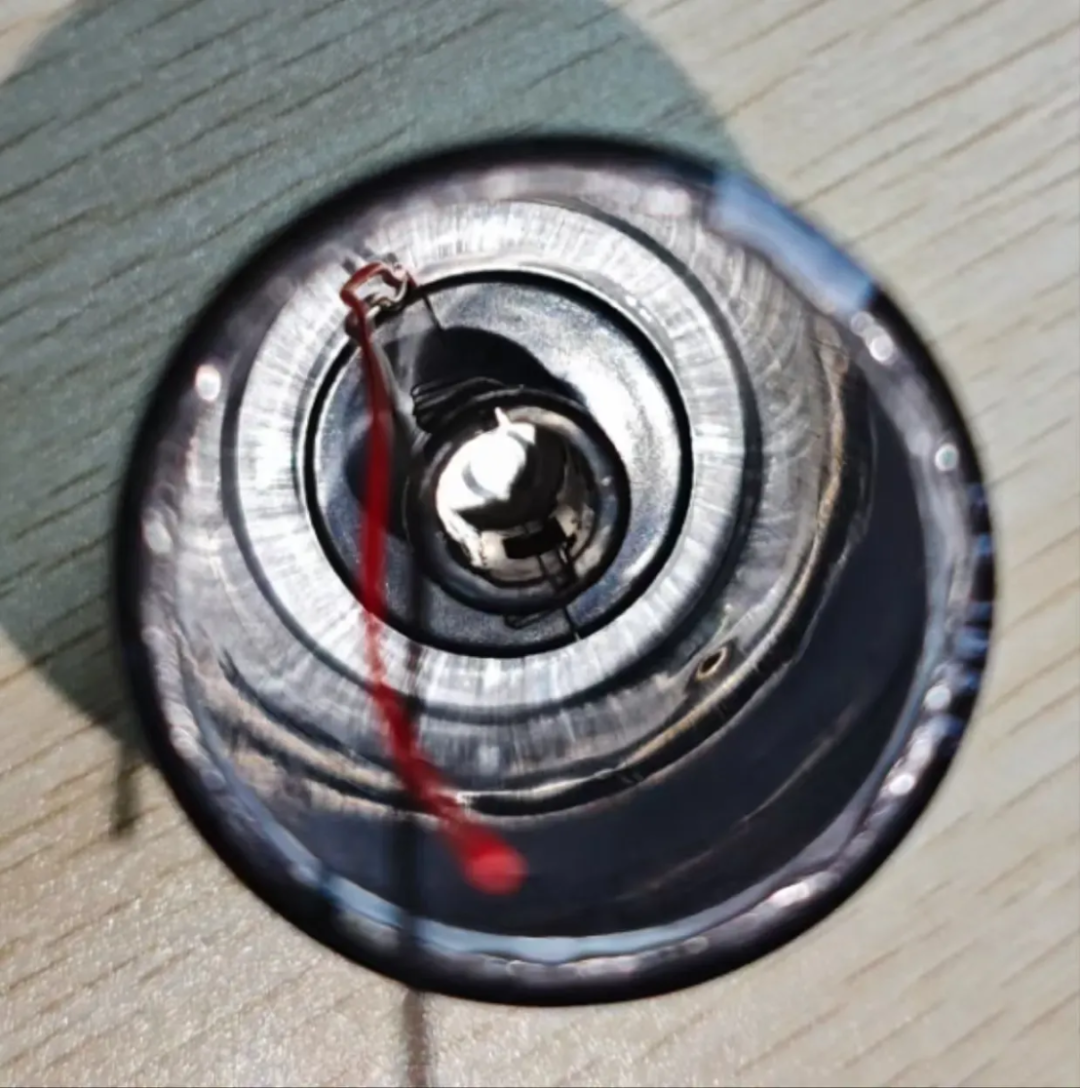

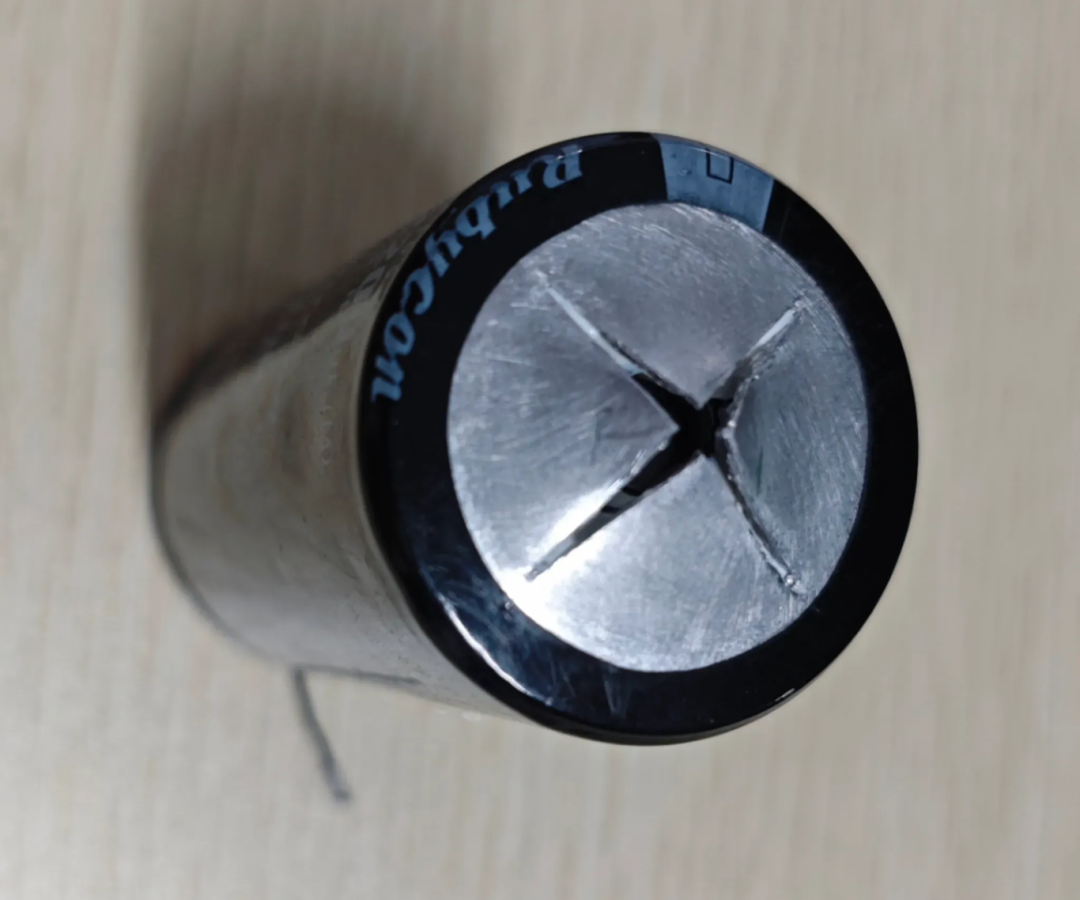

2.从底部将其挖空，用美工刀切开泄压槽，将泄压槽整理成电容炸开的样子。

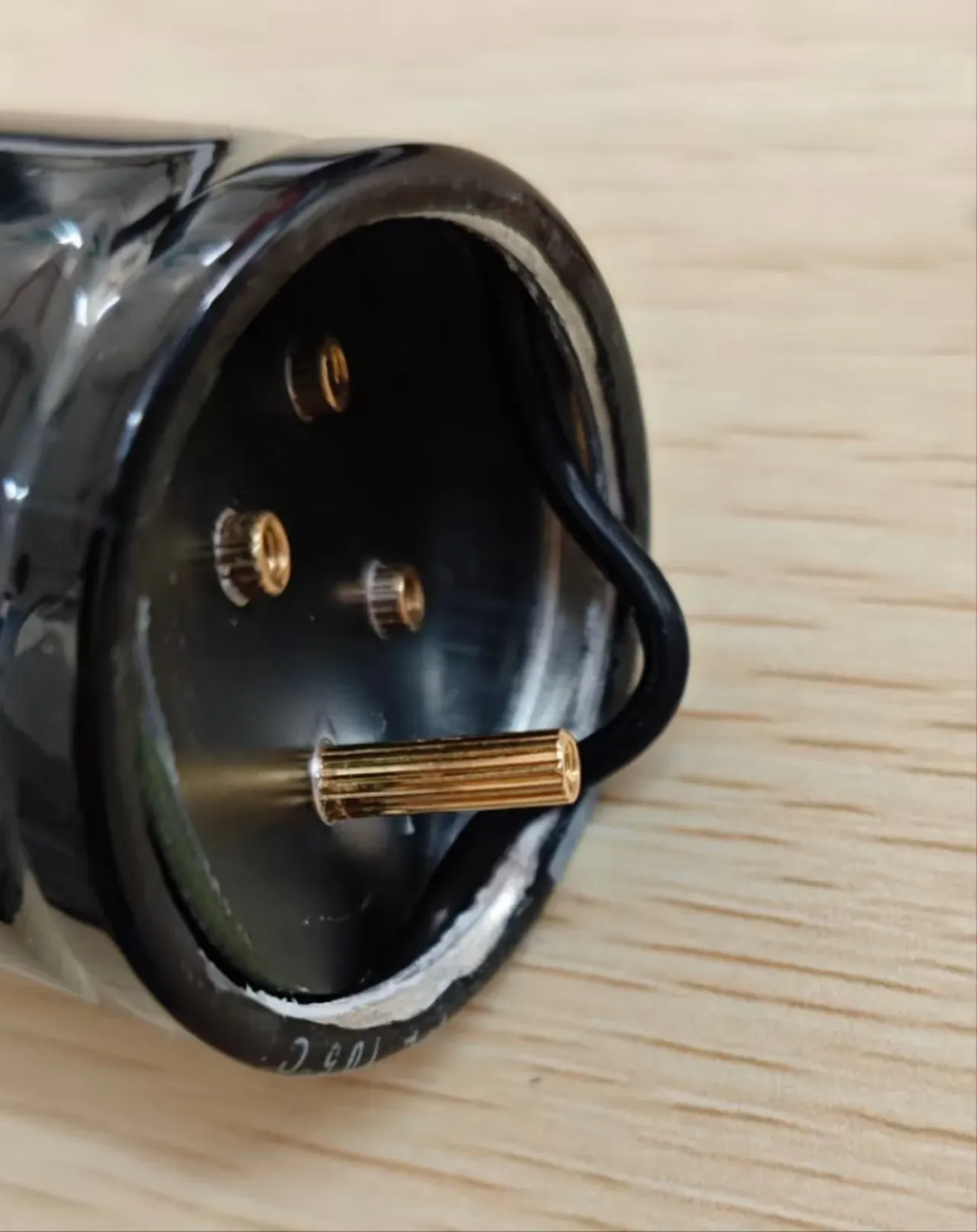

3.将M2铜柱焊接在底板上作为引线

4.注水孔使用15mm长的双通铜柱以方便加水，接一根软管避免漏水

5.其它孔使用8mm长铜柱

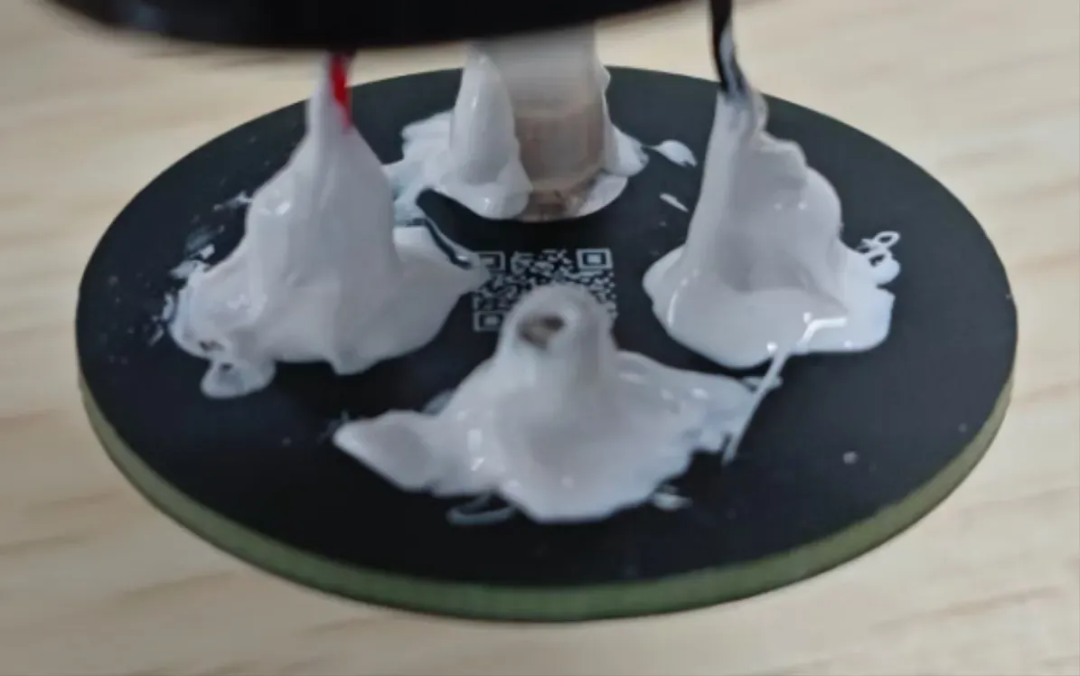

6.焊接引线后用704胶做绝缘，水位电极顶部不能涂胶，否则无法检测水位。

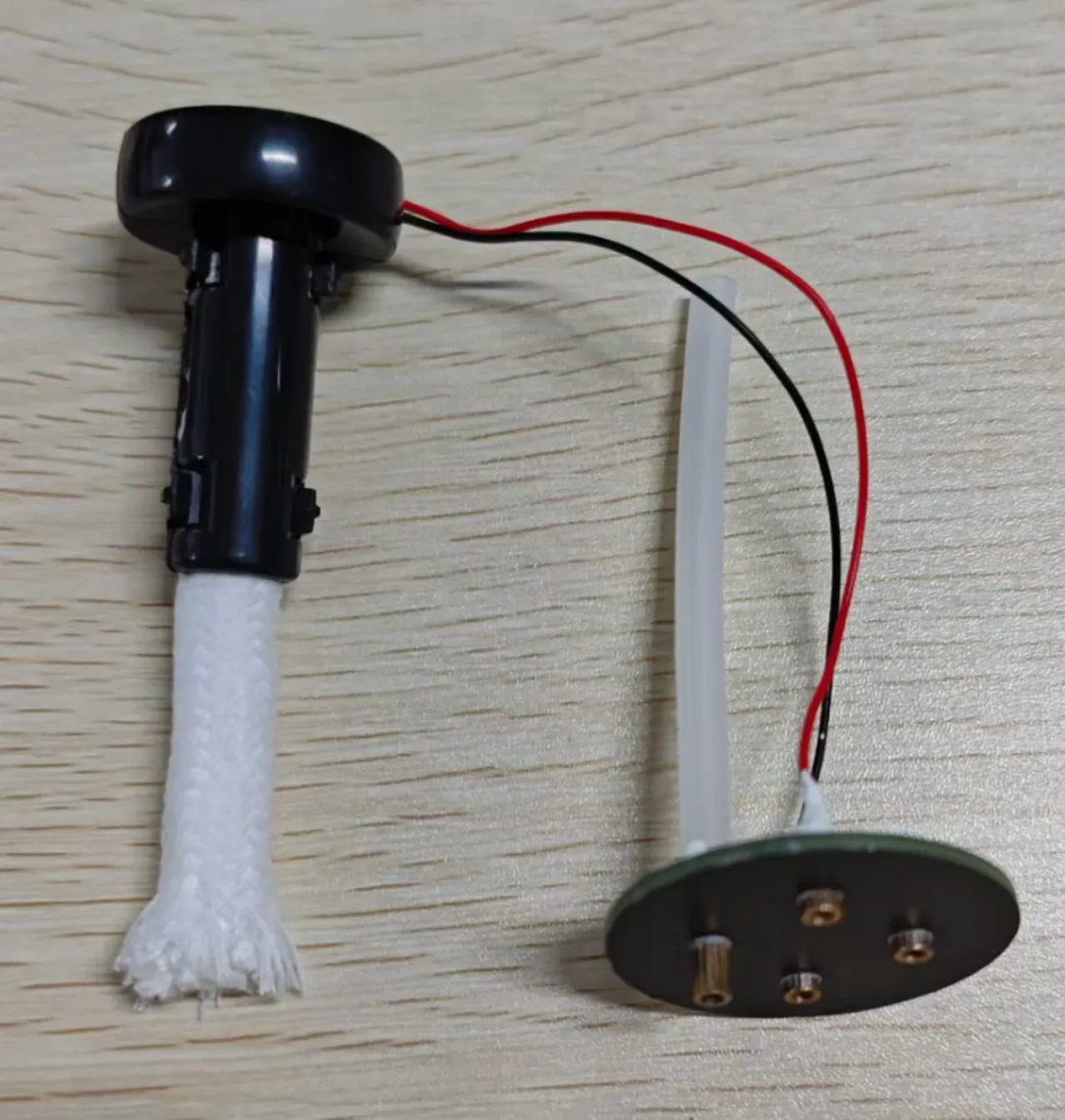

7.用棉绳安装在底板，作用是吸水。

8.棉绳和雾化片连接的地方垫一小段棉棒（5mm左右）以免影响雾量。雾化片选择108KHz的，建议和驱动板一起买，可以利用驱动板上的升压电感。将雾化片用704胶粘于电容顶部中间。

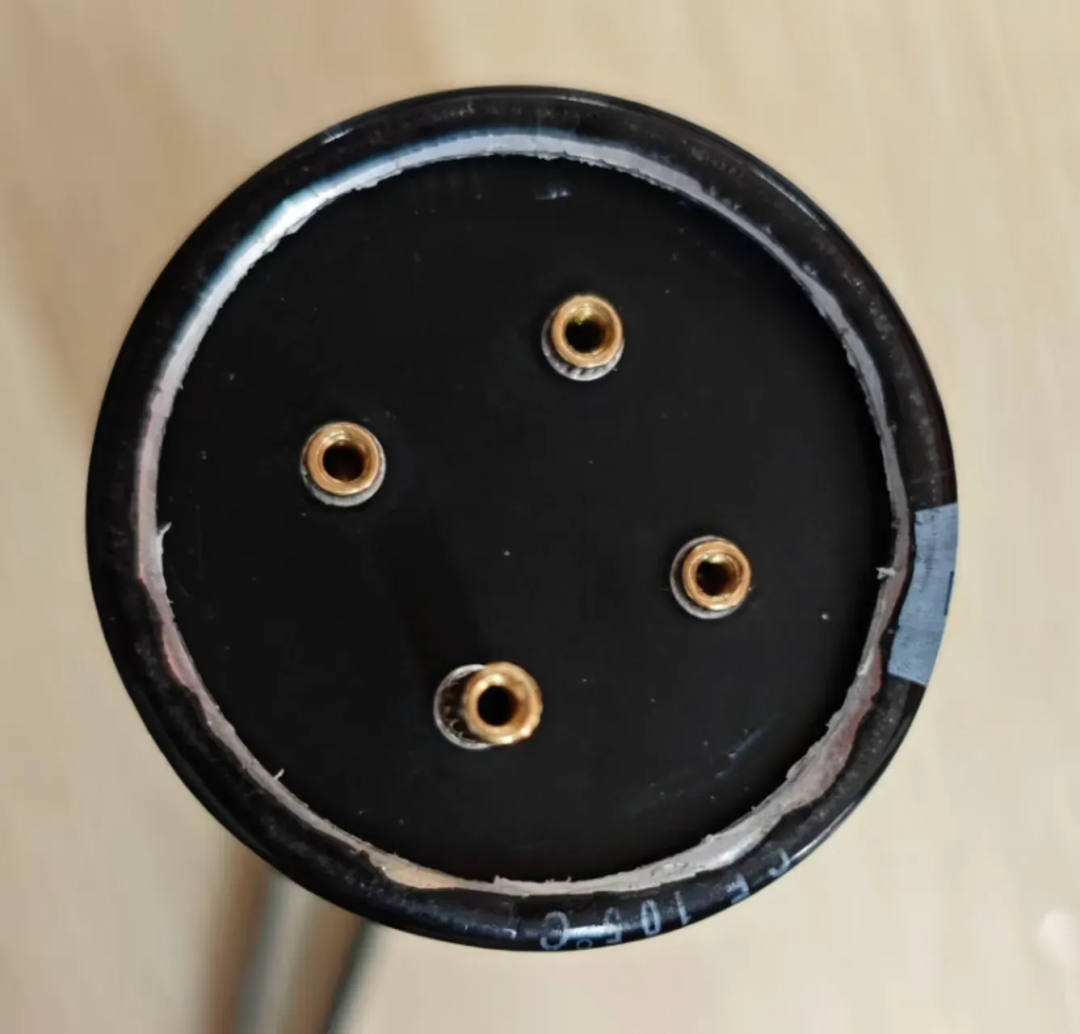

9.将电容外壳稍微捏扁即可将底板塞入电容内，在电容底部卷边放入密封圈，拉动铜柱使底板贴合。

电容到这就加工好了。

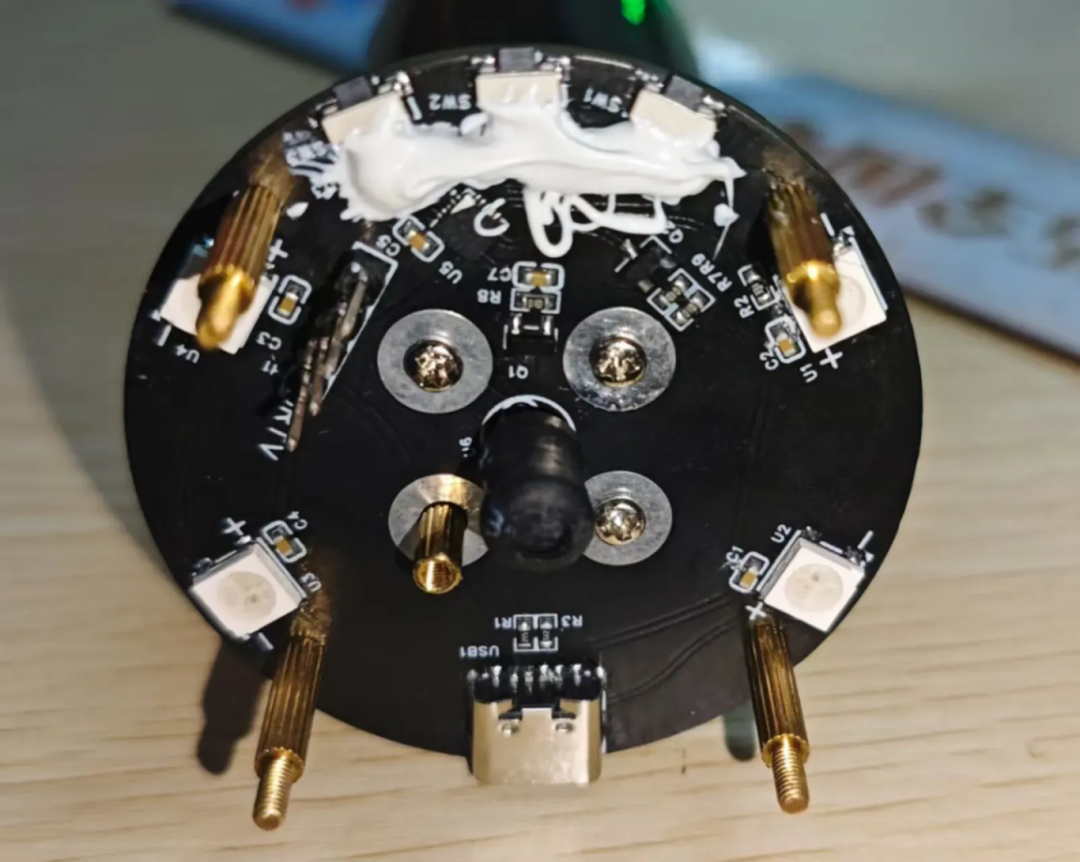

10.驱动板的按键指示灯需要反着装，如下图，调试好后涂上704胶遮光。

11.将电容用螺丝固定在驱动板上即可。

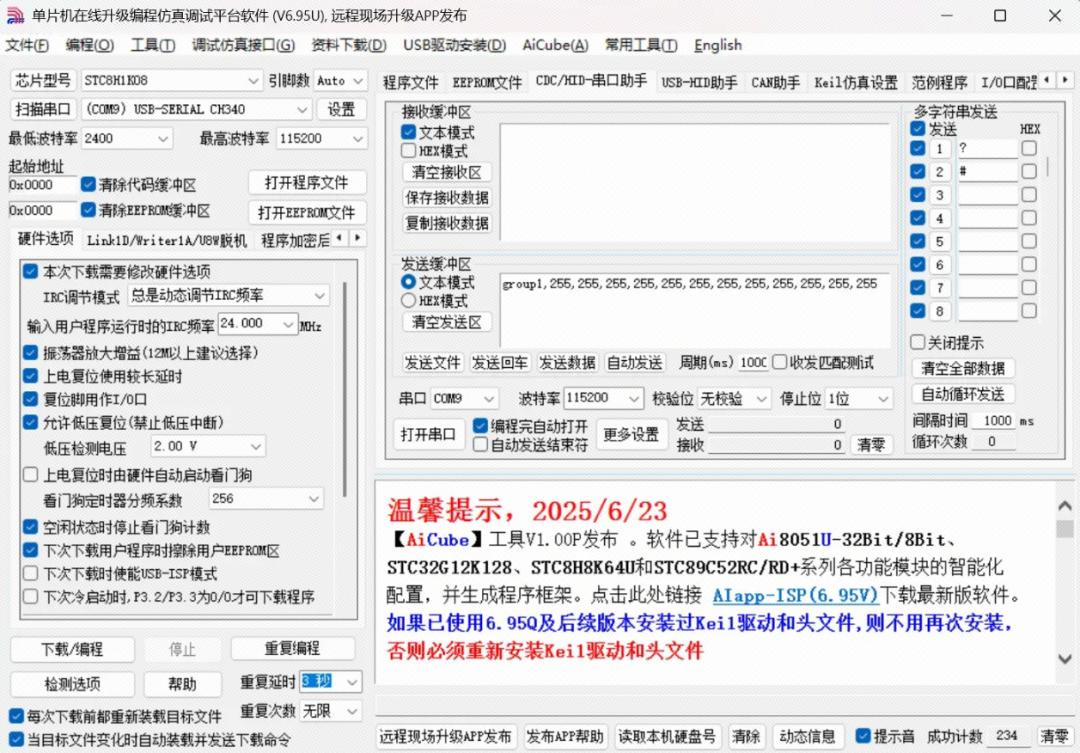

下载固件时硬件选项如下：

• 频率24MHz

• 第一次下载擦除用户EEPROM区

怎么样？

你喜欢这个电容加湿器吗？



如果你有闲置的电容外壳

不妨用免费的PCB尝试做做看~

给你的工程师朋友们一个惊喜~~

PCB打样免单券领取网址：https://www.jlc.com/newOrder/#/collectCoupons



04

开源工程描述

”



本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：

https://oshwhub.com/chen959/dian-rong-jia-shi-qi
