花5元，做了个小夜灯！续航5个月！人来灯亮，人走灯灭……

花5元，做了个很好用的小夜灯！

人来灯亮！人走灯灭！



充一次电，可用5个月！





01

硬件设计方案

”

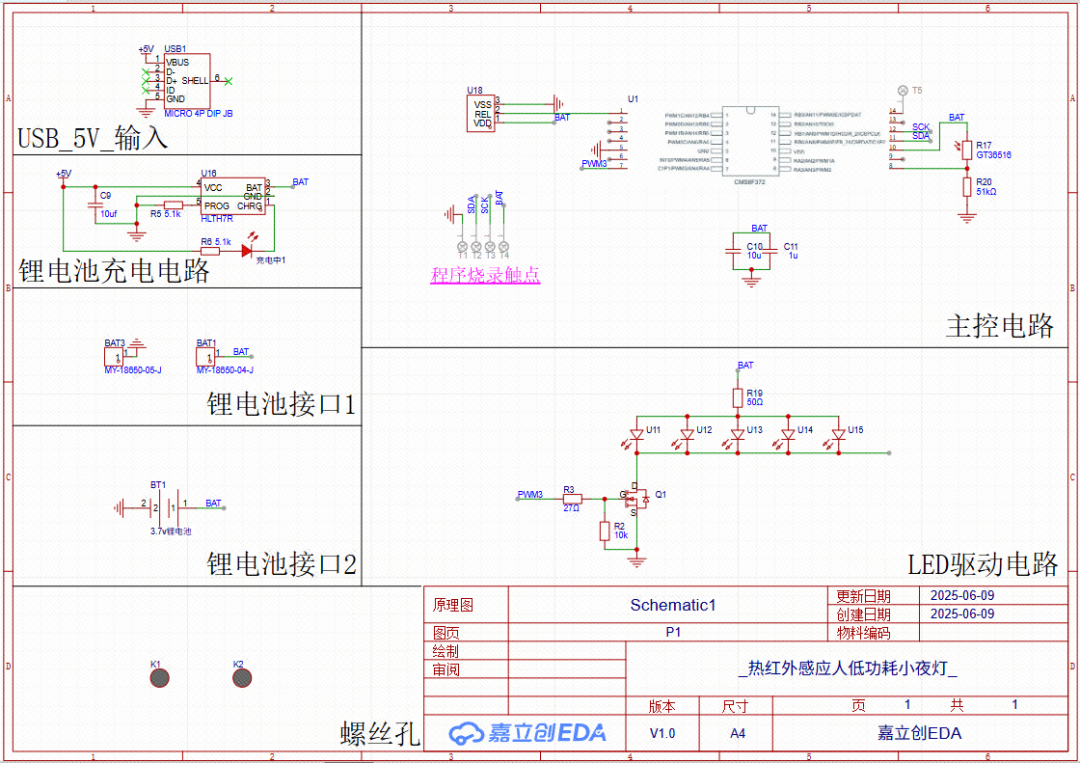

原理图

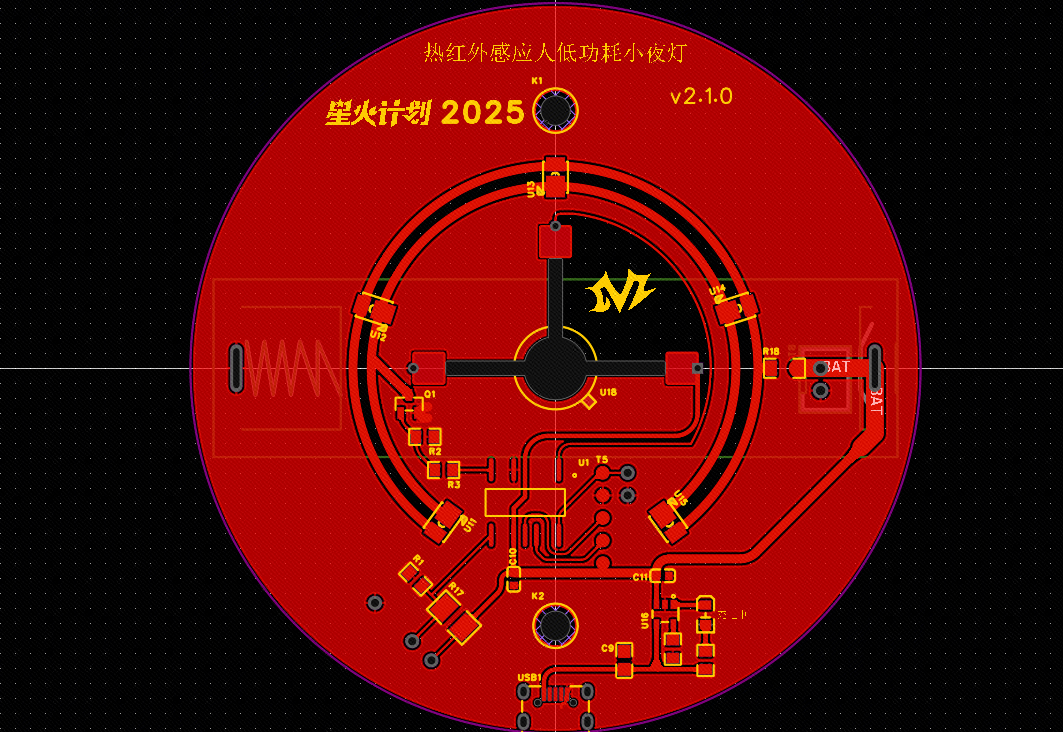

PCB图

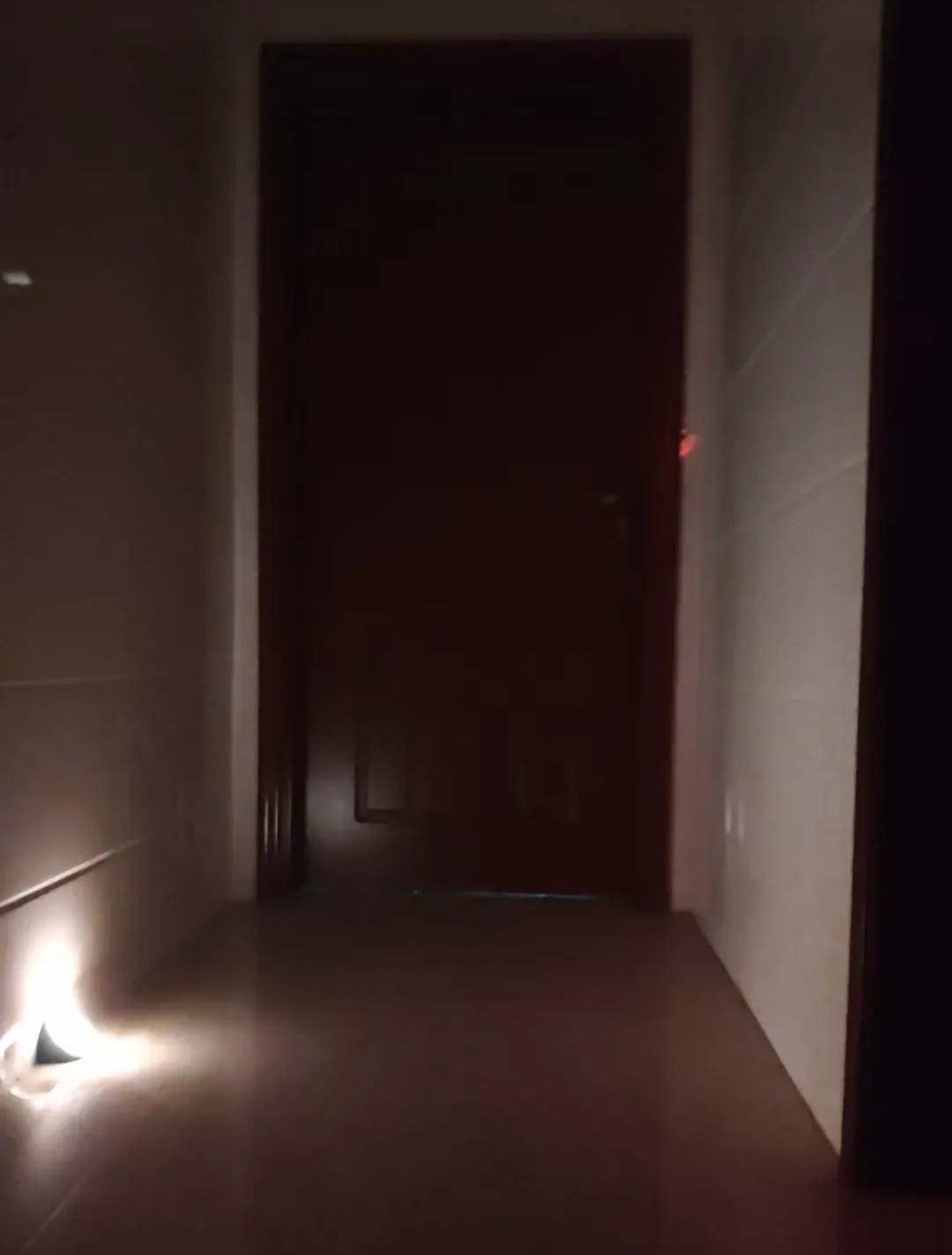

实测



硬件说明



• 整体尺寸圆直径85mm，高57mm

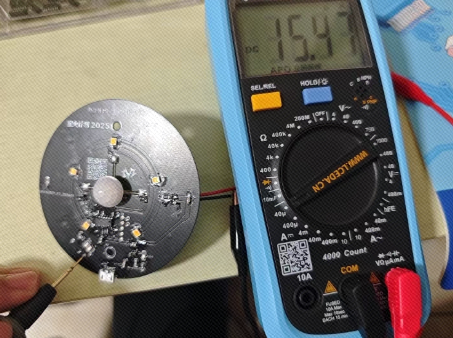

• 待机电流低于16ua

• 工作功率低于0.125w

• 设计兼容18650和21mm宽度的软包电池

• PWM控制，缓亮缓灭

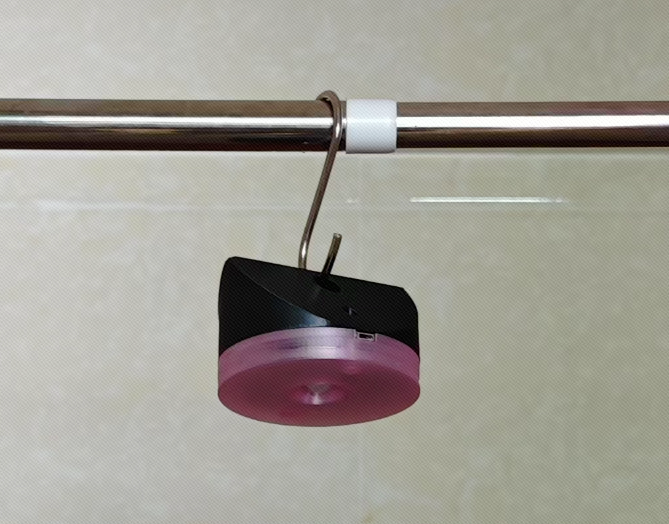

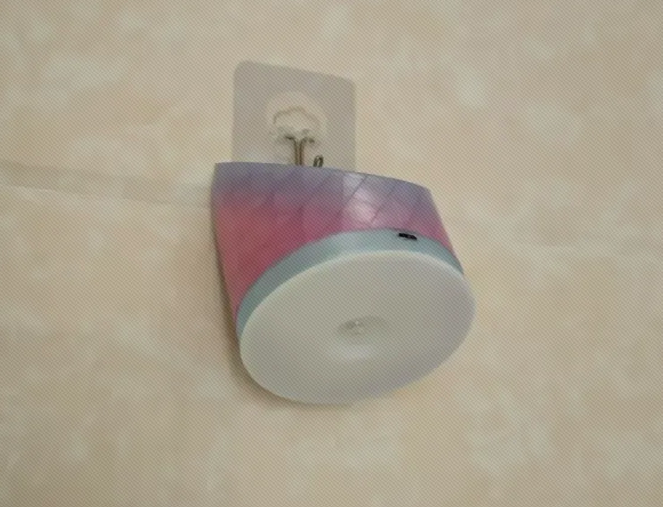

• 可挂装，可吊装，可直接放墙边

• 焊接光敏电阻和LED灯珠电烙铁最好低于260°，不然很容易烫坏。

• 该小夜灯不防水



02

成本说明

”



• 复刻成本为BOM成本

• 成本未包括电池，某宝18650电池1200mah约4块，充电一次能用>=3个月

• 成本未包括白色塑料透镜，打开某宝app扫一下购买就行多的是，约0.15一个

03

开源网址

”



本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：

https://oshwhub.com/chenlingluoxin/thermal-infrared-induction-human
