在消费电子中，用电烦恼可不少！天源中芯TP4336/TP4337电源管理芯片解决方案来了，让每一毫安电量都"物尽其用"！

一、消费电子的烦恼与解决方案！

（一）移动电源

移动电源/充电宝核心痛点

转换效率低(仅85%~88%)，实际输出电量“缩水”；静态功耗大(50~100μA)，放置久电量很容易会耗尽。

 天源中芯TP4336/TP4337解决方案：

93%超高转换效率

→ 同容量比竞品多输出10%左右的电量。

10μA超低静态电流

→ 放置半年电量损耗较竞品少一半左右，出差旅游随时可用。

多重保护机制

→ 过压过充短路保护，延长电池寿命。



（二）美容仪/加湿器

美容仪/加湿器核心痛点

待机电流大，放置久容易耗尽电量；锂电池充电过压，导致寿命锐减。

 天源中芯TP4336/TP4337解决方案：

支持按键开关升压

→一键开关+高效升压，省电耐用、操作简单，告别频繁充电和复杂操作！

负载电流监测关机

→ 设备自动智能关机，解决不关机导致的电量耗尽问题，精准功耗控制，避免电量浪费。

过压保护+自适应输入电流调节

→ 避免过压过流对电池的伤害，延长锂电池循环寿命。



（三）玩具的“罢工”与成本压力

核心痛点

玩具电池过放损坏，售后率高；传统方案所需电子元器件多，成本压力大！

天源中芯TP4336/TP4337解决方案：

0V电池激活功能

→ 无需担心因电池过度放电导致设备无法充电，减少售后，优化用户体验！

多功能集成

→ 一颗芯片集成升压+充电+电量显示(2灯/4灯模式可选)，高性能低成本！

单片机控制功能

→ 可通过单片机控制按键脚输出持续升压，延长单次电池使用时间，减少充电/换电频率！





（四）露营灯关键时刻掉“链子”

“冬天充不进电”——普通芯片-10℃就“休眠”。

 核心痛点

-10℃以下无法充电，冬季罢工。天源中芯TP4336/TP4337解决方案：

-40℃~85℃全温域工作

→ 冬季实测正常充放电，无惧极端环境！



二、核心技术与产品性能

（一）天源中芯TP4336/TP4337智能充电，精准高效

1、开关充电，灵活适配

采用先进的开关充电技术，充电电流稳定设定为1A。当电池(BAT)电压大于2.85V时，便迅速进入恒流充电阶段，保证充电过程高效且稳定。值得一提的是，即使电池电压低至零伏，它也能顺利开启充电，让您随时随地都能轻松为设备补充能量。充电电流自适应技术，能自动适配设备充电需求，在保障设备安全、延长电池寿命、提高充电效率的同时，展现出强大的兼容性与节能环保特性。

2、多重保护，安全无忧

输入过压保护：

当外部供电电压达到6.15V时，设备内部精密的保护电路瞬间启动。这一功能就像为设备筑起了一道坚固的 “防火墙”，有效避免过高电压对内部元件造成损害，为设备的长期使用保驾护航。

BAT过充保护：

为了防止电池因过度充电而损坏，设计了极为贴心的过充保护机制。一旦电池充到标准的满电电压4.20V，充电电路会自动切断电源(VCC)与电池(BAT)的连接，从根本上杜绝了过充带来的安全隐患，延长电池使用寿命。

恒压充电与再充电功能：

当电池(BAT)电压大于4.2V时，设备自动切换至恒压充电模式，保证电池平稳完成最后的充电过程。充满后，若电池(BAT)电压下降到4.08V，设备又会重新开启充电，始终让电池保持最佳电量状态。

02

（二）天源中芯TP4336/TP4337出色放电，持久续航

1、低压报警与合理放电终止

3.05V低压报警电压：

当电池电压下降到3.05V时，设备会及时发出电量低的提醒。这一贴心设计让您能够提前知晓电量情况，及时保存重要数据、寻找充电设备，大大提升了设备使用的便利性和稳定性。

2.8V放电终止电压：

当电池电压降至2.8V时，设备自动停止放电。合理设置的放电终止电压，有效避免了电池过度放电，从而延长了电池的使用周期，降低了更换电池的成本，为您节省开支。

2、超低功耗与边充边放

10μA静态功耗：

对于那些长时间处于待机状态、偶尔才工作的设备来说，10μA左右的静态功耗堪称 “续航利器”。它能让电池电量维持更久，减少充电频次，特别适用于野外监测设备等难以频繁充电的场景，大大提高了设备的使用效率。

支持边充边放：

在实际使用中，比如在户外使用电子设备时，即使电池电量较低，只要有充电电源接入，TP4336/TP4337就能持续为其他设备供电或正常工作，不会因自身电量不足而停止运行。这一强大的功能极大地提升了设备的实用性和功能性，满足您在各种复杂环境下的使用需求。

03

（三）天源中芯TP4336/TP4337便捷开关机，智能体验

1、开机方式

短按操作：轻轻短按，电量显示灯和升压输出即刻打开，方便您快速了解设备电量并启动设备，简单又高效。

自动识别负载开机：TP4336/TP4337具备智能自动识别负载功能，当检测到接入合适负载时，自动开机，无需您手动操作，为您带来更便捷的使用体验。

2、关机方式

双击操作：双击即可轻松关闭升压输出和电量显示，操作简单易懂，让您快速关闭设备。

负载电流监测关机：当负载电流持续16S小于50mA时，设备自动关机，有效避免了设备空载或轻载运行造成的电量浪费，进一步优化设备功耗管理，延长电池续航时间。

04

（四）天源中芯TP4336/TP4337全面保护，稳定运行

1、多重保护特性（TP4336/TP4337）

输出短路保护：实时监测输出线路，一旦发现输出短路，立即切断输出，防止因短路产生的过大电流烧毁设备内部元件，保障设备和您的安全。

BAT欠压保护：持续监测电池电压，当电池电压低于设定的欠压阈值时，自动切断电池与负载的连接，避免电池过度放电，保护电池寿命。

输出过流短路保护：不仅能应对输出短路时的超大电流，还能对输出电流超过正常承受范围(过流阈值)的情况进行有效监测和保护，确保设备和外接负载安全运行。

过温保护：利用高精度温度传感器实时监测设备内部关键部位的温度，当温度超过设定的安全阈值时，迅速启动保护措施，如降低设备工作功率、启动散热风扇或直接切断电源等，使设备温度恢复正常，保障设备稳定运行，延长设备使用寿命。

2、NTC 温度监测功能(TP4337)

TP4337型号产品特别增加了NTC温度监测功能。通过连接具有负温度系数特性的热敏电阻，实时精确监测设备内部温度。该功能在设备的过热保护、温度补偿以及电池管理等方面发挥着关键作用，能够根据温度变化及时调整设备工作状态，进一步提升设备的性能稳定性和可靠性。

05

3、LED及其他特性

1）支持按键开关升压：能让用户灵活控制电压，实现节能优化与设备保护，增强设备兼容性，还方便开发调试及维护 。

2）指示灯模式可选：提供4灯或2灯两种模式，满足不同使用场景需求。

3）升压开启时指示灯特殊功能：升压开启，4颗指示灯会同时点亮约1秒，之后显示当前电量，方便生产检测环节操作。

4）单片机控制功能：通过单片机控制按键脚，能让输出持续处于升压状态，此时产品可当作单独的升压IC(5V,1A)使用。

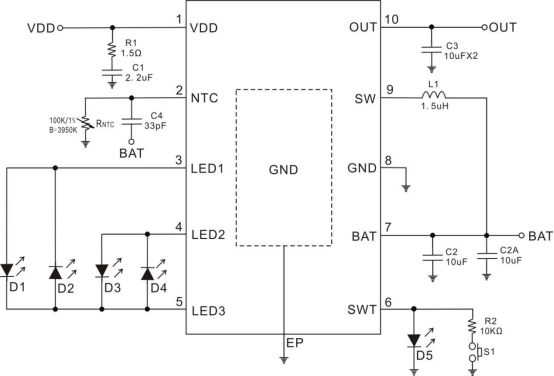

4 LED 指示灯典型应用电路图▲

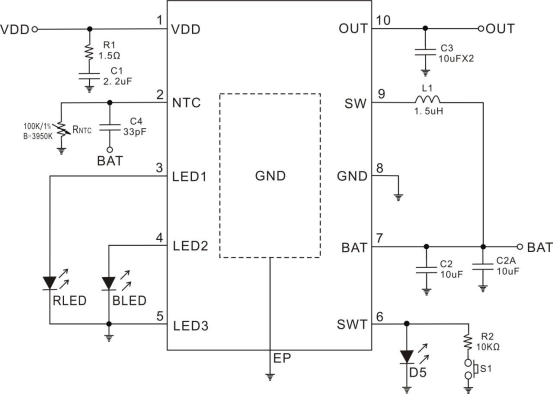

2 LED 指示灯典型应用电路图▲



为什么选择天源中芯TP4336/TP4337？

国产替代优解：性能对标国外主流芯片，价格低30%~50%；

本地化技术支持：48小时响应；

一站式服务：免费提供技术支持，支持个性化方案定制开发。

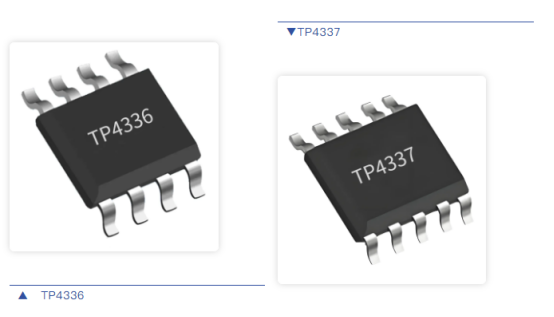

选型看这里：TP4336封装为ESOP8，TP4337封装为ESOP10(多NTC功能)，可按需选择！



合规声明:所有产品数据来源：天源中芯实验室测试报告



三、本方案重要重要器件推荐

商品编码	型号	封装	类目	芯片厂家
C29075510	TP4336	ESOP-8L	充放电管理	（天源中芯）
C29075511	TP4337	ESOP-10L	充放电管理	（天源中芯）
