高效滤波电路设计选型，磁集成共差模电感的应用



方成电子（东莞）有限公司：专业从事设计、制造、销售电感器、变压器、电流互感器、平面变压器等磁性元件生产工厂。产品主要应用领域；光伏/风电逆变器、充电桩、新能源汽车、通讯及模块电源、通讯设备、工业控制、轨道交通、 军工/医疗、航空电源等领域。



1. 方成电子研发设计推出高效滤波电路设计选型-磁集成共差模电感的应用：共差模磁集成感，特性：共模与差模磁集成一体设计，一个元器件就可以同时集成共模电感与差模电感，有效抑制电路输入端EMC的纹波干扰，保护电路的工作稳定，同时，从设计开始以节省PCB板空间，也可以节省元件的成本，共模电感范围：3.3mH-100mH  ;  磁集成同步一体差模电感范围： 85-5000uH    ;Irms工作电流500mA-2.5A.

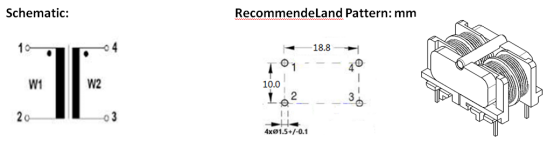

2.

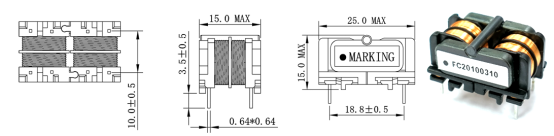

设计尺寸与安装：Dimensions: mm

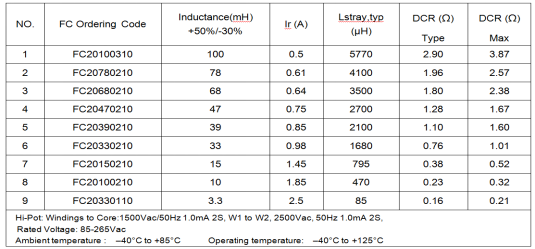

3. 电气性能规格Electrical Properties:
