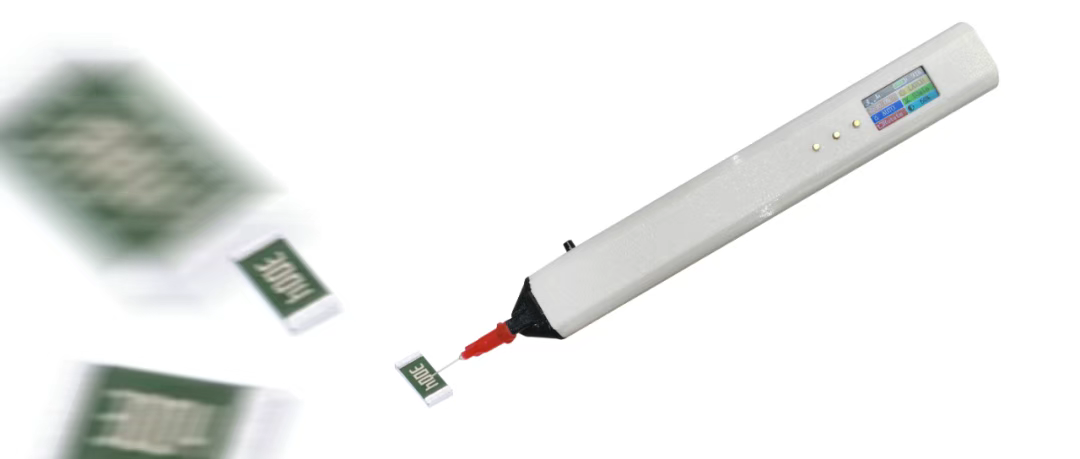

我做了个地表超强电动真空吸笔！

有了它，我直接进阶贴片大神！化身真人版SMT机器！轻轻松松搞定0105,0402,0603…等贴片元件焊接！

它有多好用呢？



01

功能&亮点

”

天山电动真空吸笔，采用电磁阀泄压的结构，主要特点如下：

1

0.96寸TFT彩色屏幕实时显示参数，亮度可调

2

采用130气泵提供吸力，吸力可调节

3

大容量锂电池，TYPE-C充电，可便携使用

4

支持气泵点动/自锁模式，关闭气泵同时由电磁阀泄压

5

设有照明LED灯，照明模式常开/常闭/自动可调

6

左右手模式可调

7

一键开关机和定时关机功能



02

硬件设计方案

”

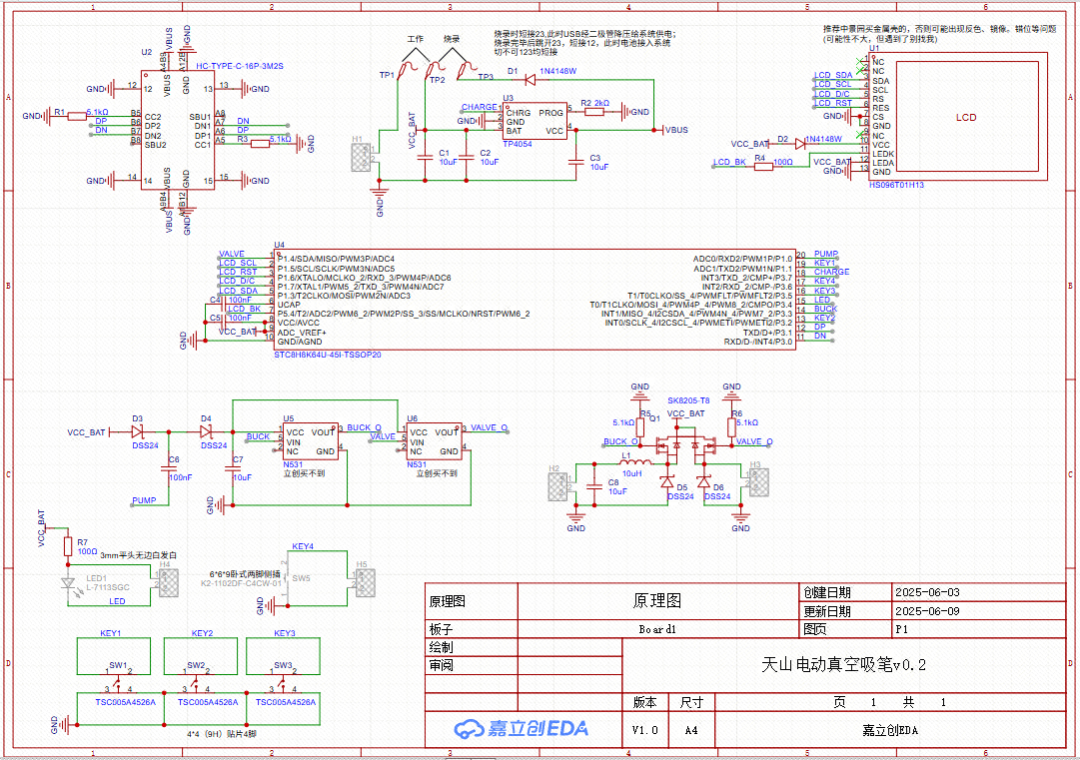

原理图

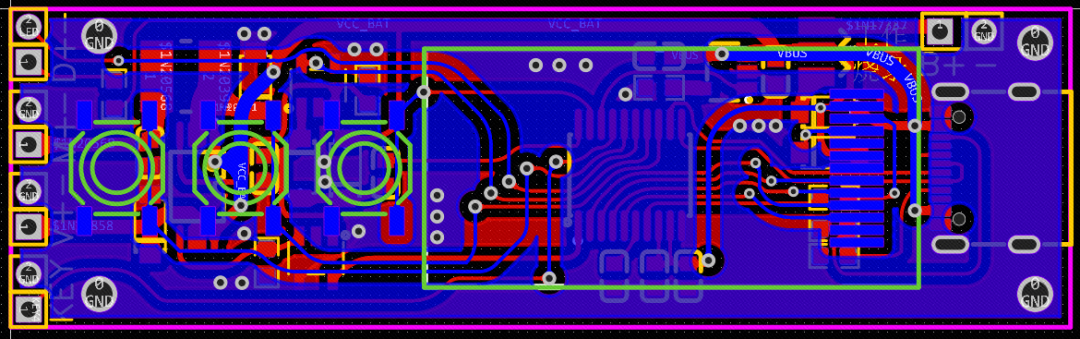

PCB图

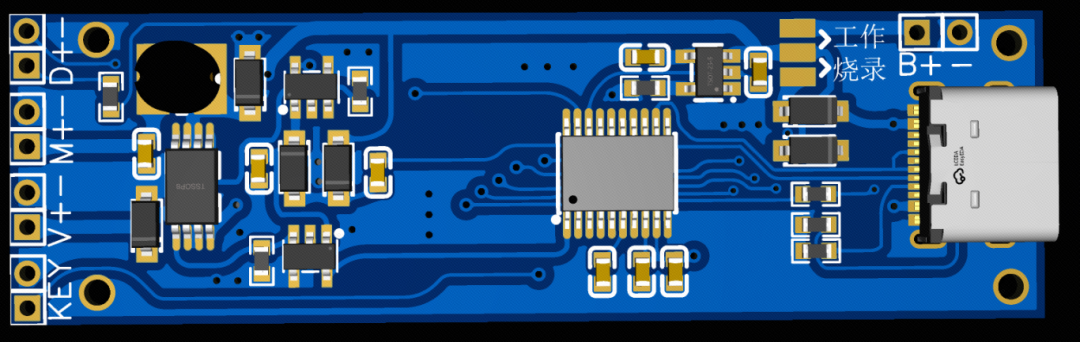

3D图



03

制作教程（5步）

”

01

PCB打样

直接使用开源项目中的PCB板打样。

PCB打样免单券领取网址：https://www.jlc.com/newOrder/#/collectCoupons

02

外壳打印

本项目结构和外壳由群友独来独往独自言负责设计，在此致谢。外壳文件请在makerworld中下载，并为他助力，非常感谢：https://makerworld.com.cn/models/1305160

03

元器件采购

关键器件已在原理图做说明，按键规格以原理图中说明为准,主板上三个按键高度应为9H。

其它需要用到的材料如下：

①锂电池602060

②130圆形静音直流水泵3.7V

③二位三通微型直流电磁阀

④塑料变径宝塔软管接头（[等径]4mm平口）

⑤输液带/乳胶管（内径3MM 外径5MM）

⑥M1.4*8自攻丝/M2.0*12自攻丝若干

⑦热熔胶或万能胶，固定侧面按键/固定输液带用；加厚双面胶，厚5mm，固定屏幕背胶用

⑧不同规格针头若干，直接吸取元件用

04

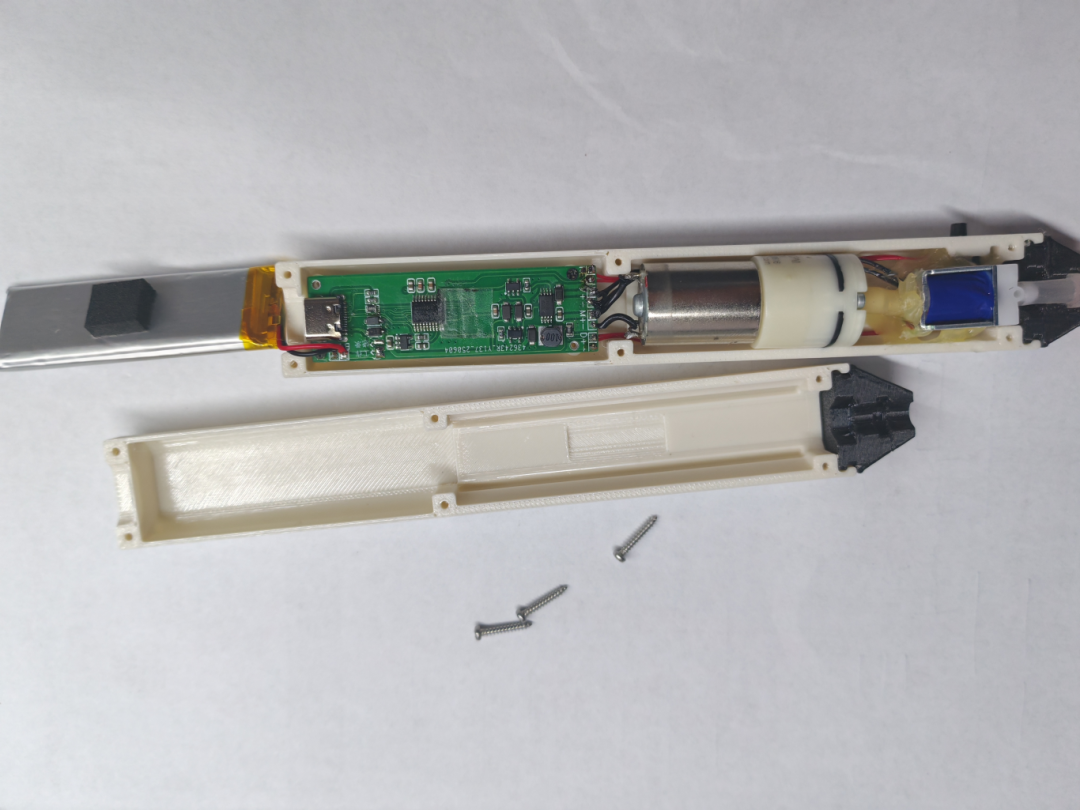

焊接制作

侧面按键接KEY不分正反，灯接D区分正反，气泵M不分正反，电磁阀V不分正反，电池接B，电池接反必烧！

请先参考下面介绍烧录好固件以后再焊接电池。

05

固件烧录

请注意！

STC要求在烧录时应先接入D+/D-和GND最后接入VCC，所以在烧录第2步时要求快速插入USB线，企图蒙混过关。

如果没有识别，一般多试几次即可。

如实在不行，需拆开USB线将VCC线断开接入一个微动开关控制5V接入的顺序。

具体烧录流程如下：

①主板调试焊点短接至烧录模式；

②按住中键迅速插入数据线；

③显示“已识别到主板”后可松开中键点击软件上的烧录按钮；

④等待烧录完成后，将主板调试焊点短接至工作模式；

⑤如屏幕出现反色/错位现象可尝试在开机状态下同时长按加减两按键切换屏幕驱动。

您下载制作或使用本产品的行为视为您已接受作者的如下声明：

①未经作者书面授权，您不得将此项目以任何形式用于批量生产和商业盈利用途，不得对单片机程序/固件进行逆向或破解，对作者合法权益造成侵害的，您同意纠纷或争议由作者住所地或经常居住地有管辖权的人民法院管辖。

②作者利用业余时间设计并开源了本项目，虽尽力提高其可靠性、兼容性，但受个人能力、精力的限制，不承诺提供免费调试/制作/使用指导，不保证其他人使用本项目的效果，不对项目的更新和漏洞的修复做出任何时效性和有效性的保证，亦不承担任何人使用本产品所造成的一切损失。

04

开源网址

”

本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：

https://oshwhub.com/wzh2814685/dian-dong-zhen-kong-xi-bi-v0-2
