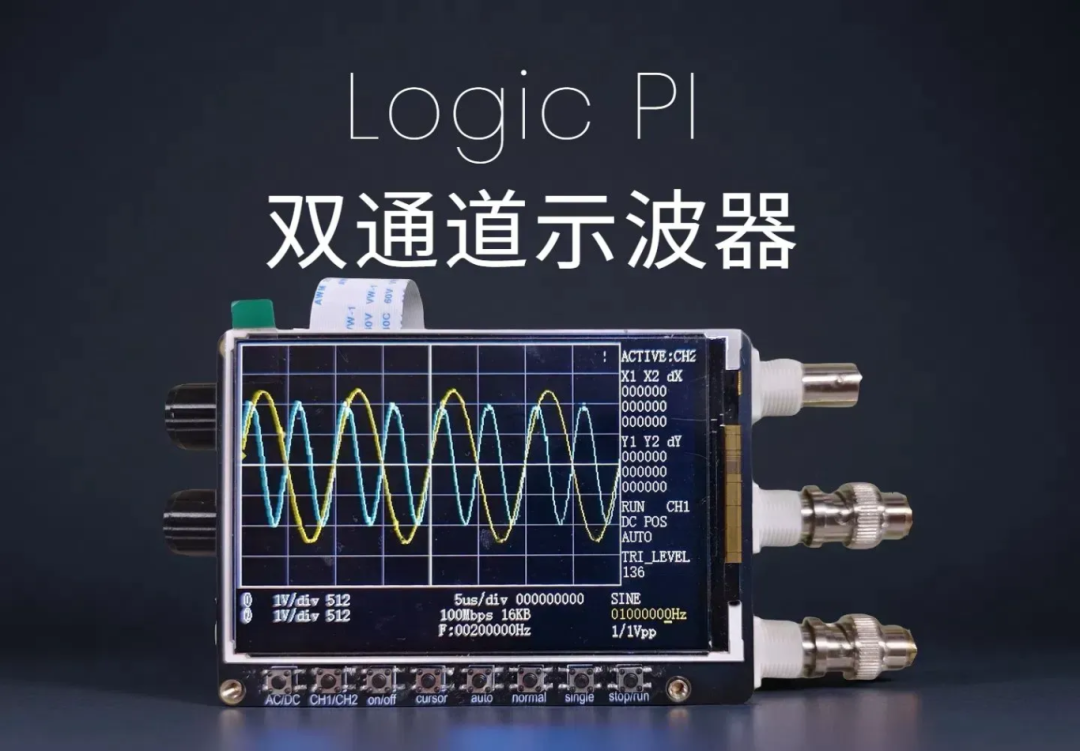

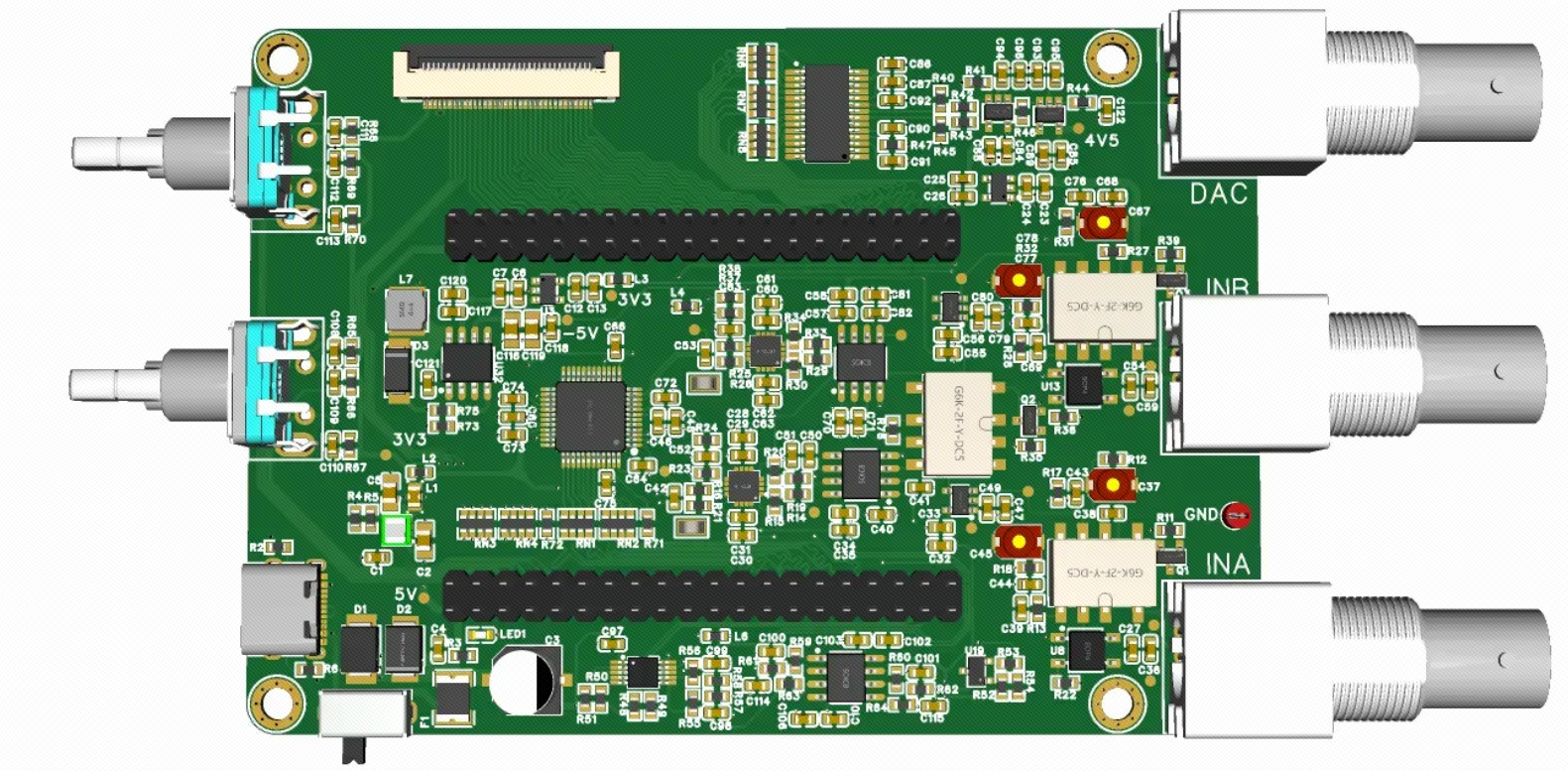

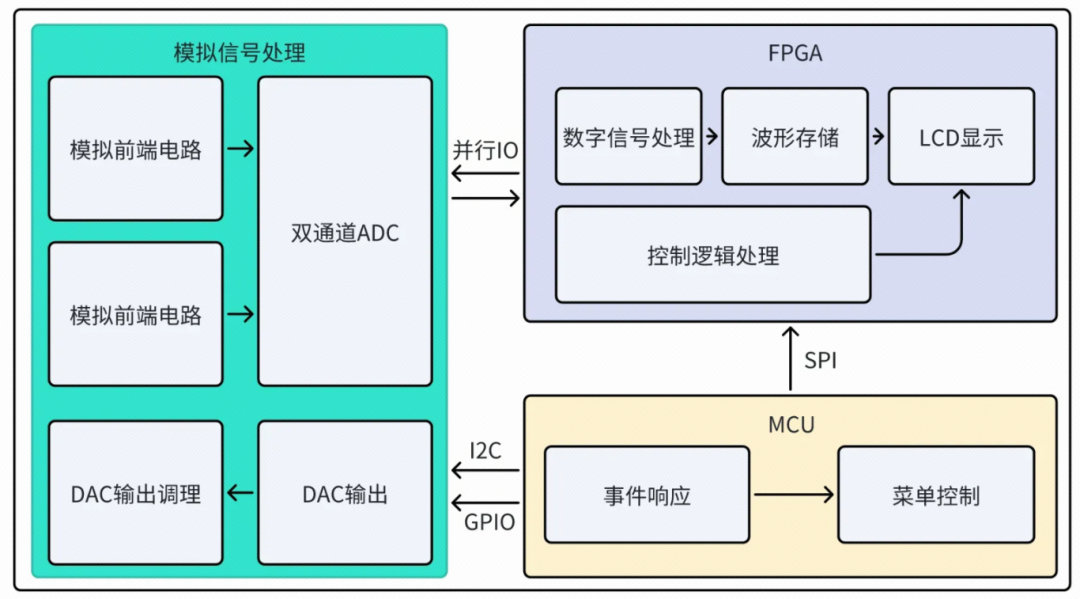

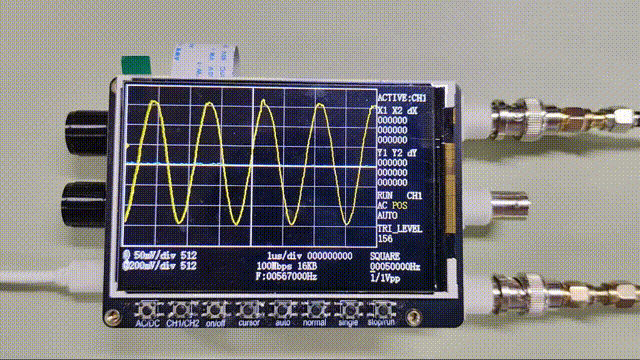

FPGA其实不难！做了这个示波器之后，我好像真学会了……

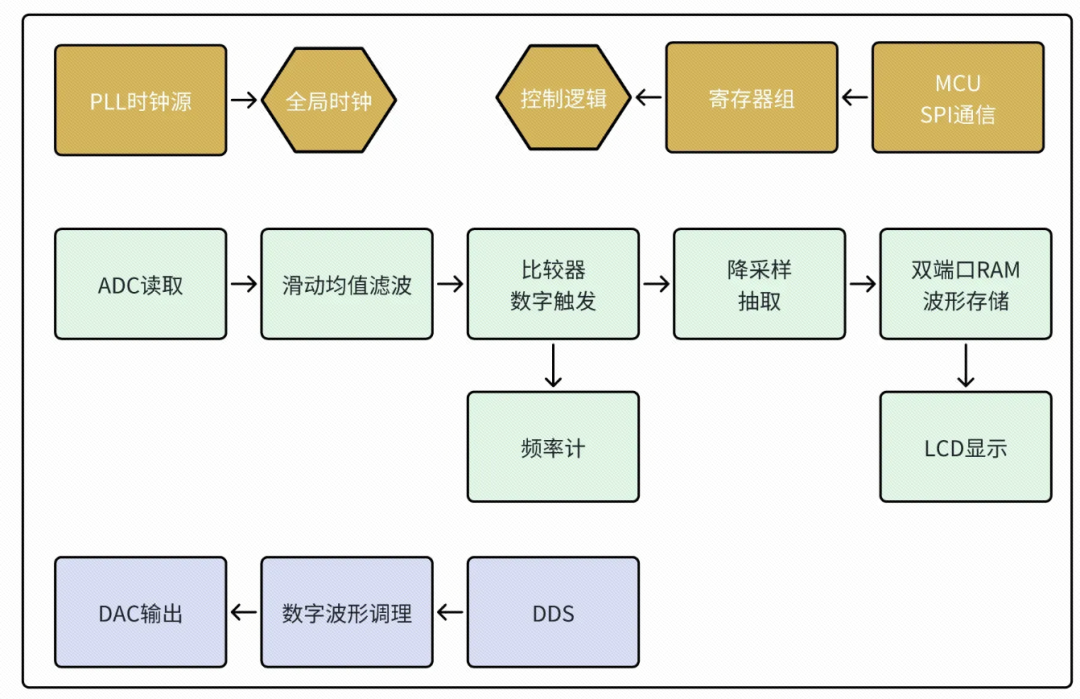

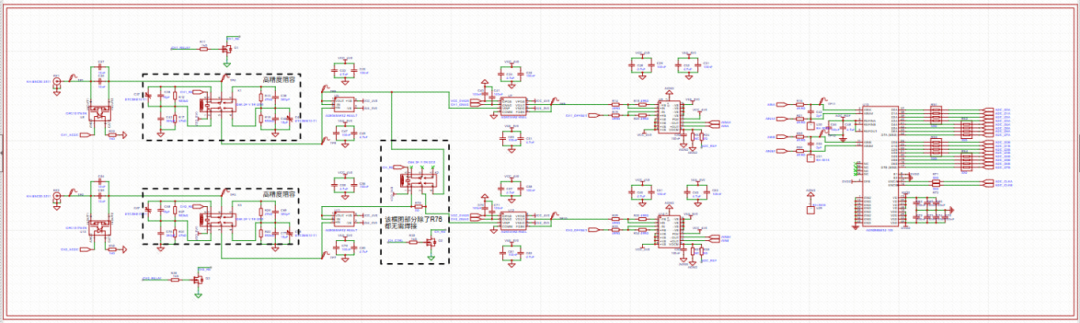

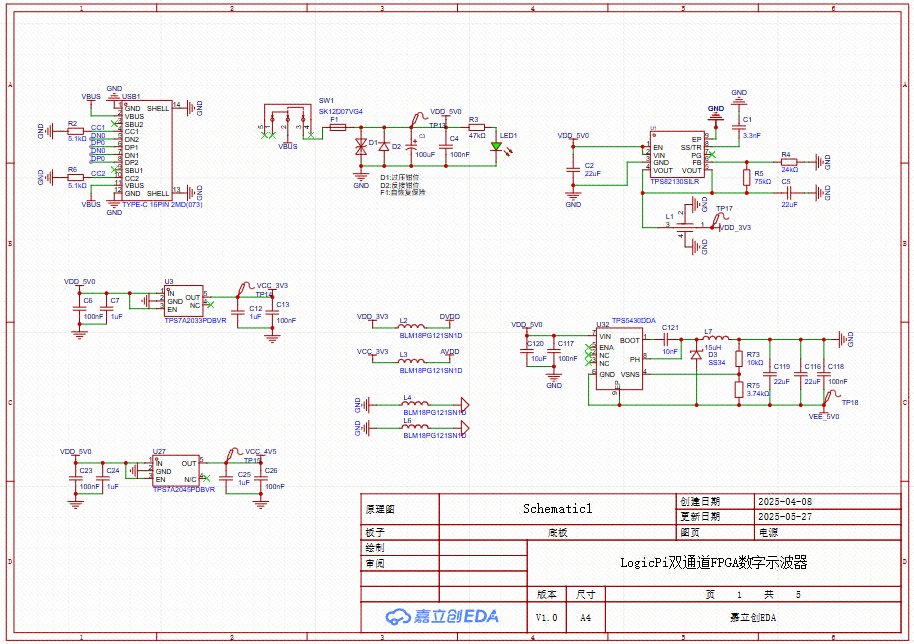

wire [7:0] DIN_B = $unsigned(AD9288_DIN_B + 8'd127);
always @(posedge clk) begin    if (!rst_n) begin        AD9288_DOUT_A <= 0;    end    else begin        AD9288_DOUT_A <= DIN_A;          endend

wire [11:0] sum = data_reg[0] + data_reg[1] + data_reg[2] + data_reg[3] + data_reg[4] + data_reg[5] + data_reg[6] + data_reg[7]; assign dout = sum >> AVE_DATA_BIT; //右移3 等效为÷8

wire trig_pulse = trig_edge ? ((ad_data_r >= trig_level) && ((trig_ch ? ad_data_b : ad_data_a) < trig_level)) : ((ad_data_r <= trig_level) && ((trig_ch ? ad_data_b : ad_data_a) > trig_level)) ;

1:beginif(deci_valid) beginwrite_enable<=1;write_addr<=(write_addr+1'b1)&14'h3FFF;					write_data_a<=ad_data_a; write_data_b<=ad_data_b;ad_cnt<=ad_cnt+1;state<=(ad_cnt>=8191)?(state+1'b1):state;endelse beginstate<=state;ad_cnt<=ad_cnt;write_addr<=write_addr;end		  	end	   		2:beginif(auto_trig||trig_flag)beginwrite_enable <= 1;write_addr <= (write_addr+1'b1)&14'h3FFF;trig_pos <= (write_addr+1'b1)&14'h3FFF;ad_cnt <= ad_cnt+1;write_data_a<=ad_data_a; write_data_b<=ad_data_b;state <= state+1;if(trig_mode==2) trig_ok<=1;else trig_ok<=0; endelse beginstate<=state;if(deci_valid) beginwrite_enable<=1;write_addr<=(write_addr+1'b1)&14'h3FFF;ad_cnt<=8191;write_data_a<=ad_data_a; write_data_b<=ad_data_b;end else beginstate<=state;ad_cnt<=ad_cnt;write_addr<=write_addr;endendend

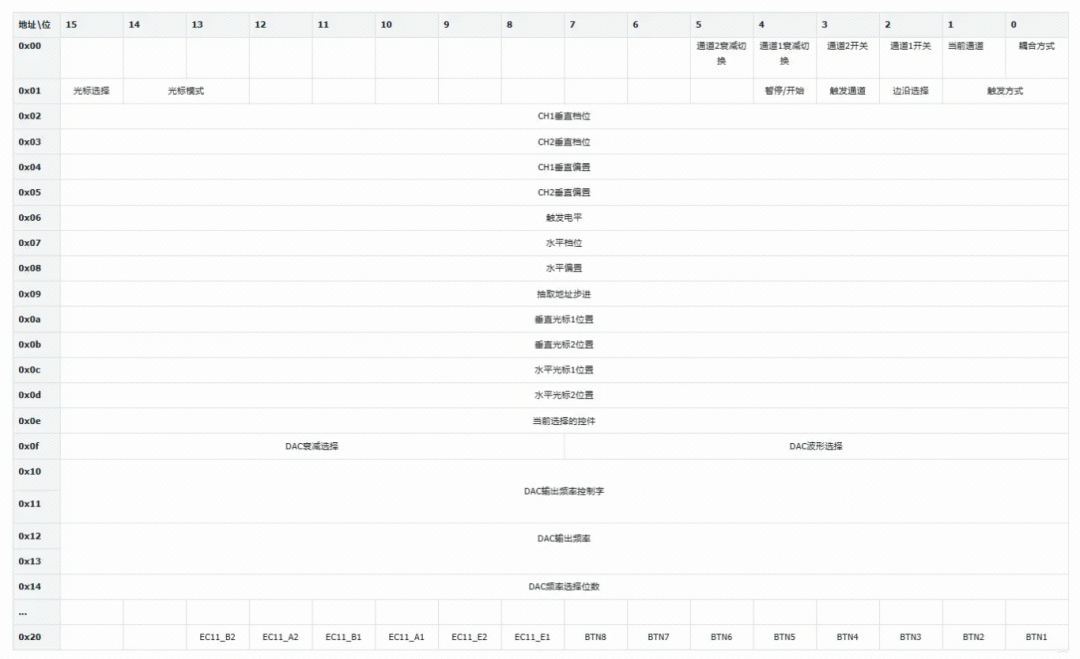

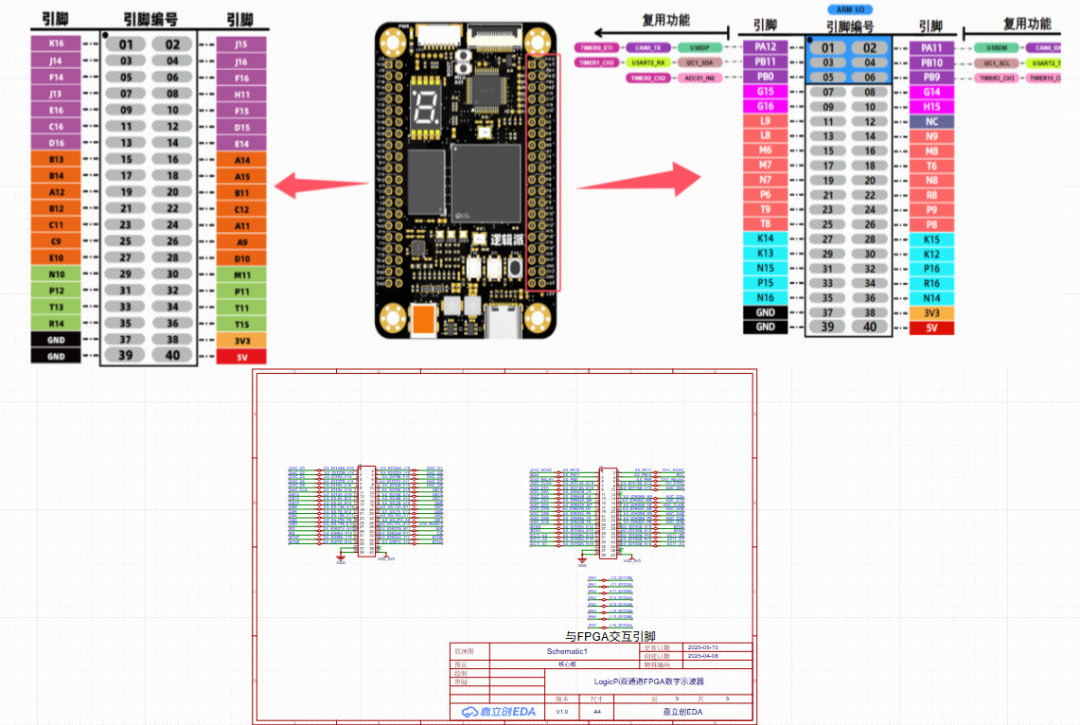

RECEIVE_ADDR: begin                    if (bit_count < 8) begin                       if(sck_pos)begin                           // 接收地址的每一位                           address[7-bit_count] <= MOSI;                           bit_count <= bit_count + 1;                       end                   end                    else begin                       // 根据WR信号选择操作                       if (WR) begin // WR高电平为写操作                           current_state <= WRITE_DATA;                           bit_count <= 0;                       end                        else begin // WR低电平为读操作                           current_state <= SEND_DATA;                           if(address < 8'd16)  data_to_read <= regs[address[4:0]]; // 使用地址的低5位                           else if(address == 8'd32) data_to_read <= key_reg;                           bit_count <= 0;                       end                   end           end

/****耦合方式****/assign acdc = regs[0][0];assign dis_acdc_buff = acdc?"AC":"DC";/****触发边沿****/assign trig_edge = regs[1][2];assign dis_trig_edge_buff = trig_edge?"NEG":"POS";/****触发模式****/assign trig_mode = regs[1][1:0];assign dis_trig_mode_buff = (trig_mode==2'b0)?"AUTO  ":((trig_mode==2'b01)?"NORMAL":"SINGLE");/****触发电平****/assign trig_level = regs[6][7:0];wire [3:0] trig_level_unit;wire [3:0] trig_level_ten;wire [3:0] trig_level_hun;wire [8:0] trig_level_1=trig_level>>2;bcd_8421 bcd_8421_1(	.sys_clk(clk),       .sys_rst_n(rst_n),       .data(trig_level_1),       .unit(trig_level_unit),      .ten(trig_level_ten),      .hun(trig_level_hun)    );assign dis_trig_level_buff = {4'd0,trig_level_hun,4'd0,trig_level_ten,4'd0,trig_level_unit};

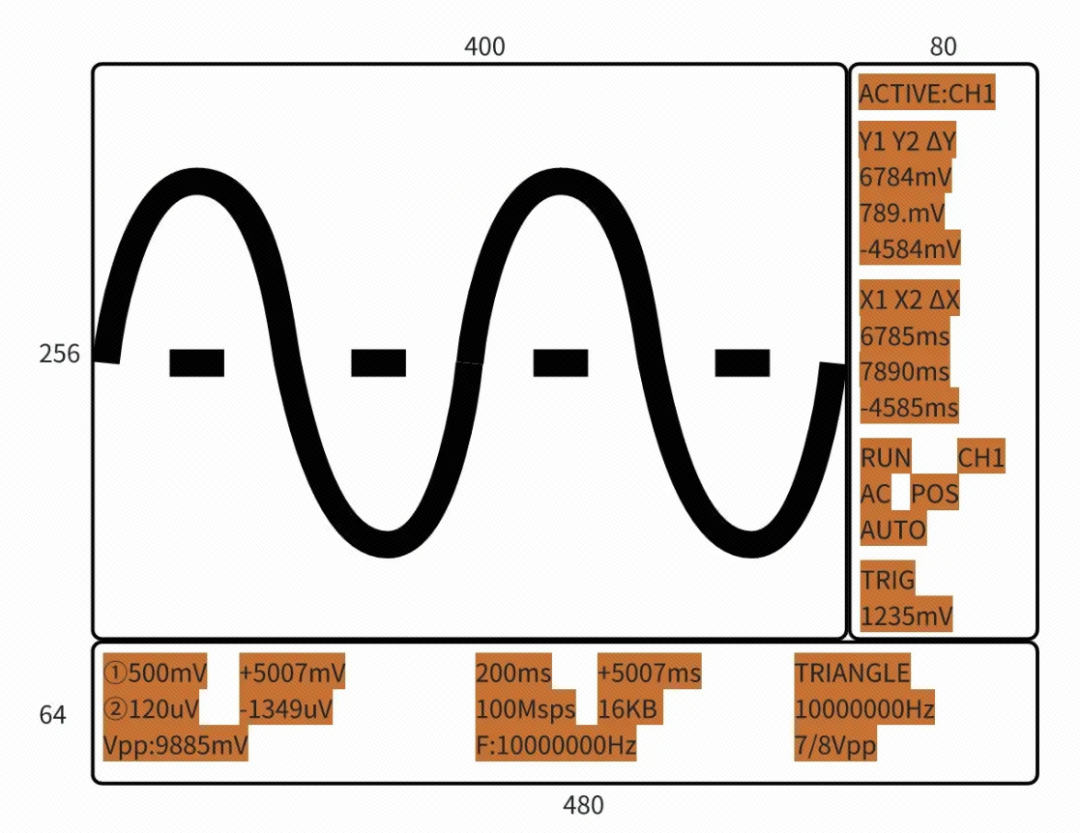

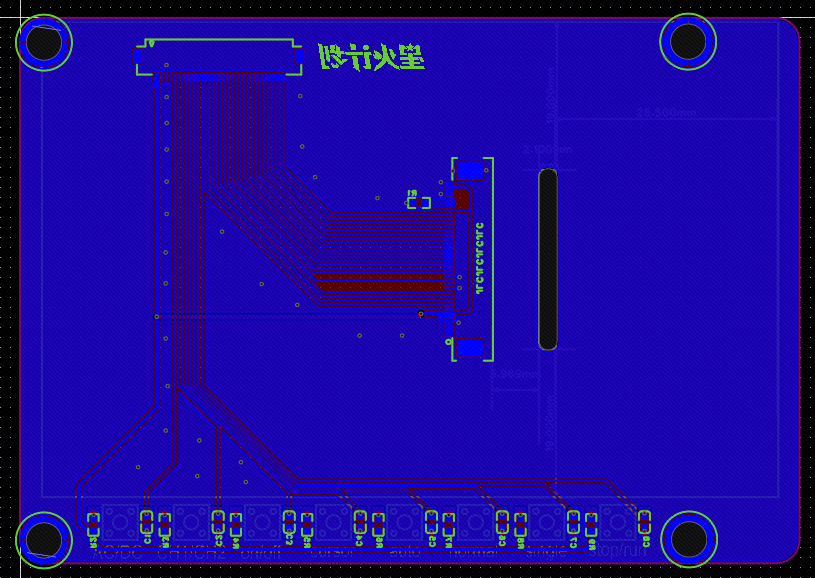

 SCAN:begin                case(cnt_scan)                    5'd0: begin ram_addr<=trig_pos_minus_step;; cnt_scan <= cnt_scan + 1'b1; end // 使用预计算地址                    5'd1: begin ram_en <= HIGH; cnt_scan <= cnt_scan + 1'b1;end                    5'd2: begin ram_addr<=ram_addr_next; cnt_scan <= cnt_scan + 1'b1; end// RAM时钟使能                    5'd3: begin                         ram_data_r1 <= (255-ram_data_a);                         ram_data_r2 <= (255-ram_data_b);                         cnt_scan <= cnt_scan + 1'b1;                    end                    5'd4: begin 							                        if(y_cnt == 256) begin	                            y_cnt <= 0;                            if(x_cnt==400) begin x_cnt<=0; cnt_scan<=cnt_scan+1'b1; end// 如果是最后一行就跳出循环                            else begin                                  x_cnt <= x_cnt + 1'b1;                                 cnt_scan <= 5'd2; // 提早返回到地址更新，形成流水线                            end                        end else begin                            if(ram_data_r1==y_cnt)begin                                current_y1 <= ram_data_r1;                                prev_y1 <= current_y1;                            end                            if(ram_data_r2==y_cnt)begin                                current_y2 <= ram_data_r2;                                prev_y2 <= current_y2;                            end                            y_cnt <= y_cnt + 1'b1;                            y <= y_cnt;                             x <= ((ram_data_r1==y_cnt || ram_data_r2==y_cnt) && (x_cnt!=400))?x_cnt+1:x_cnt;                            if(trig_flag) color <= ORANGE;                            else if((ram_data_r1==y_cnt)||line_flag1) color <= YELLOW;                            else if((ram_data_r2==y_cnt)||line_flag2) color <= BLUE;                            else if(cor_flag) color <= WHITE;                            else if(cor_flag1) color <= GREY;                            else color <= color_b;                                state <= POINT;	// 跳转至WRITE状态                                state_backback <= SCAN;	// 执行完WRITE及DELAY操作后返回SCAN状态                            end                        end                    5'd5: begin cnt_scan <= 0; state <= MAIN; ram_en <= LOW; end                    default: state <= IDLE;                endcase            end

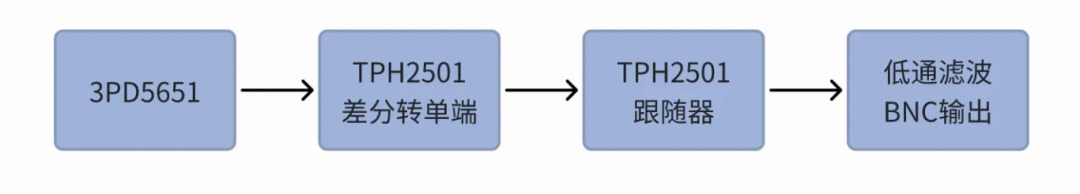

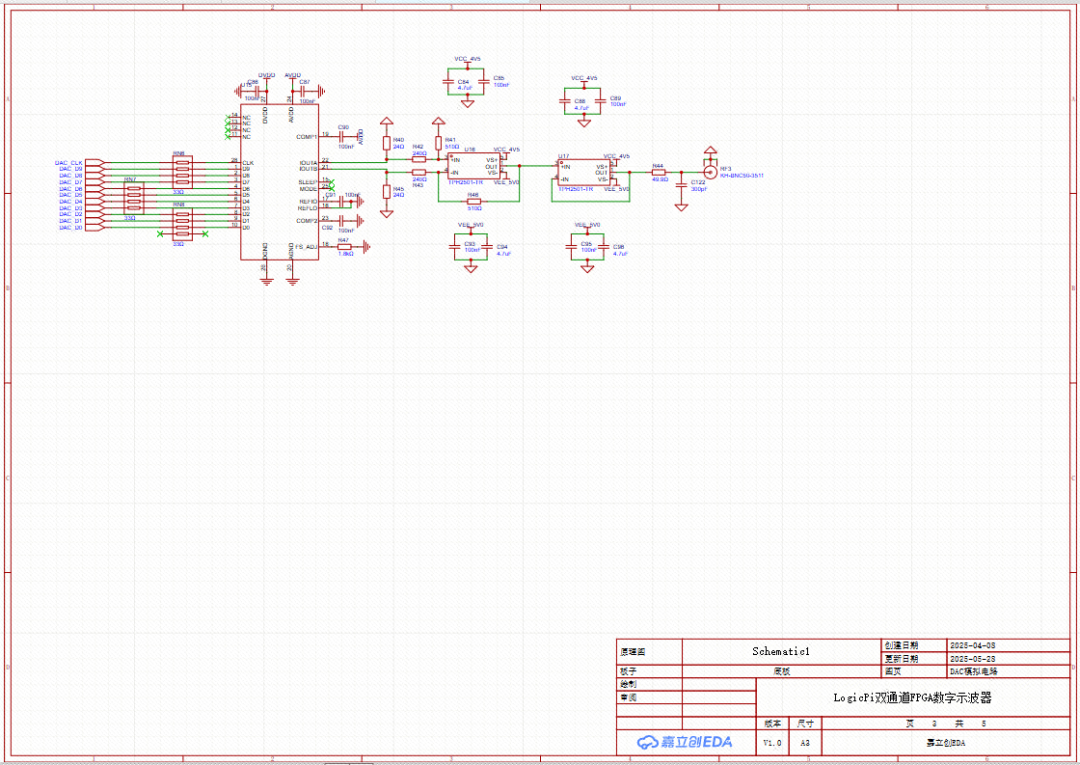

reg signed [9:0] square_wave; // 方波输出// 方波生成always @(posedge clk) begin    if (dds_phase[31:16] < 16'h8000) // 比较相位累加器的高 16 位        square_wave <= 10'd511;  // 高电平（满量程）    else        square_wave <= -10'd512; // 低电平（满量程）end/*****************************************************************************/wire signed [9:0] dds_phase_2 = dds_phase>>>22;reg signed [9:0] triangle_wave;  // 10 位三角波输出// 三角波生成always @(posedge clk) begin    if (dds_phase_2 >= 0) begin        triangle_wave <= (dds_phase_2 - 12'd256)<<<1; // 映射到 -512 到 +511    end else begin        triangle_wave <= (12'd768 - dds_phase_2)<<<1; // 映射到 -512 到 +511    end

reg signed [9:0] temp_add1, temp_add2;always @(posedge clk or negedge rst_n) begin    if (!rst_n) begin        temp_add1 <= 10'd0;        temp_add2 <= 10'd0;    end else begin        temp_add1 <= (wave_reg >>> 1) + (wave_reg >>> 2);        temp_add2 <= (wave_reg >>> 3);    endend
always @(posedge clk or negedge rst_n) begin    if (!rst_n)        DAC_out_r <= 10'd0;    else        case (attenuation_sel)            8'd0: DAC_out_r <= wave_reg;            8'd1: DAC_out_r <= temp_add1 + temp_add2;            8'd2: DAC_out_r <= temp_add1;            8'd3: DAC_out_r <= (wave_reg >>> 1) + (wave_reg >>> 3);            8'd4: DAC_out_r <= wave_reg >>> 1;            8'd5: DAC_out_r <= (wave_reg >>> 2) + (wave_reg >>> 3);            8'd6: DAC_out_r <= wave_reg >>> 2;            8'd7: DAC_out_r <= wave_reg >>> 3;            default: DAC_out_r <= wave_reg;        endcaseend

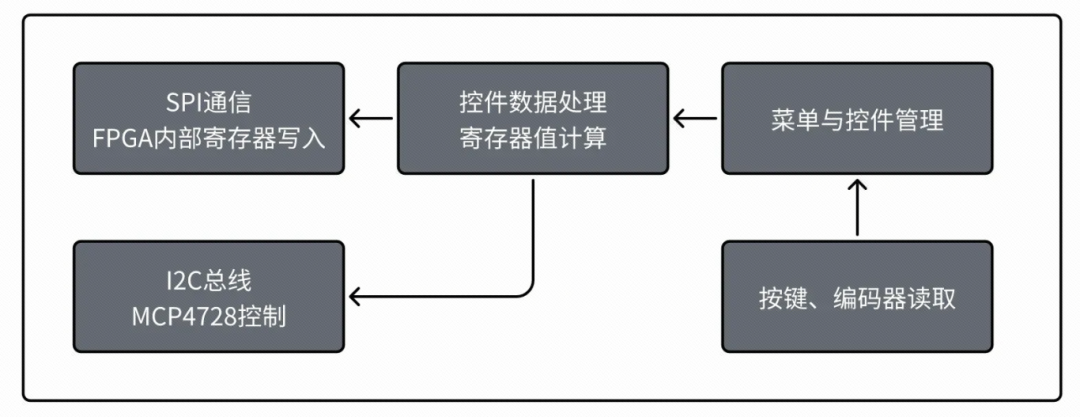

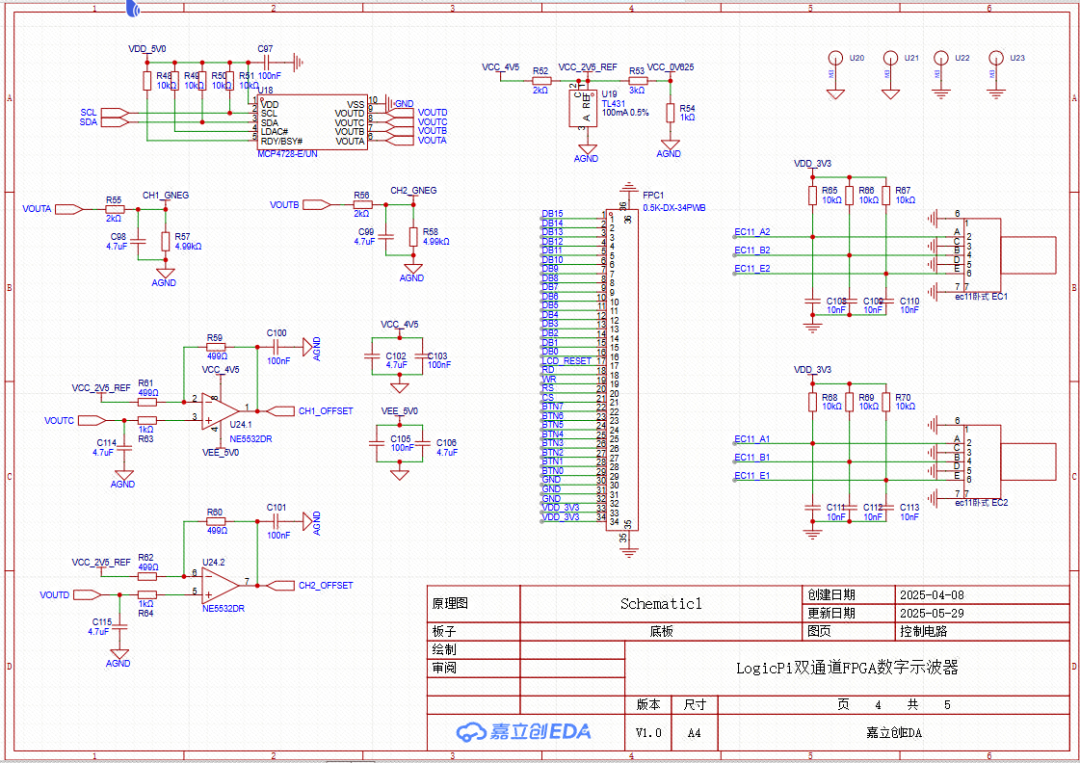

// 写寄存器函数void SPI_WriteRegister(uint8_t address, uint16_t data) {    // 组合发送数据：地址 + 高8位 + 低8位    uint8_t tx_buf[3] = {address, (data >> 8) & 0xFF, data & 0xFF};    gpio_bit_reset(SPI_GPIO_PORT, SPI_PIN_CS);    gpio_bit_set(SPI_GPIO_PORT, SPI_PIN_WR);// 设置WR为写模式（高电平）    for (int i = 0; i < 3; i++) {        while (spi_i2s_flag_get(SPI_INSTANCE, SPI_FLAG_TBE) == RESET);        spi_i2s_data_transmit(SPI_INSTANCE, tx_buf[i]);        while (spi_i2s_flag_get(SPI_INSTANCE, SPI_STAT_RBNE) == RESET);        spi_i2s_data_receive(SPI_INSTANCE);    }    gpio_bit_set(SPI_GPIO_PORT, SPI_PIN_CS);gpio_bit_reset(SPI_GPIO_PORT, SPI_PIN_WR);}// 读寄存器函数uint16_t SPI_ReadRegister(uint8_t address) {    uint8_t tx_buf[3] = {address, 0xFF, 0xFF}; // 发送地址和填充字节    uint8_t rx_buf[3];    gpio_bit_reset(SPI_GPIO_PORT, SPI_PIN_CS);    // 设置WR为读模式（低电平）    gpio_bit_reset(SPI_GPIO_PORT, SPI_PIN_WR);    for (int i = 0; i < 3; i++) {        while (spi_i2s_flag_get(SPI_INSTANCE, SPI_FLAG_TBE) == RESET);        spi_i2s_data_transmit(SPI_INSTANCE, tx_buf[i]);        while (spi_i2s_flag_get(SPI_INSTANCE, SPI_STAT_RBNE) == RESET);        rx_buf[i] = spi_i2s_data_receive(SPI_INSTANCE);    }    gpio_bit_set(SPI_GPIO_PORT, SPI_PIN_CS);    // 组合返回的16位数据（高8位+低8位）    return ((uint16_t)rx_buf[1] << 8) | rx_buf[2];}

// 定时器中断服务程序void TIMER2_IRQHandler(void) {    static bool A1=1,B1=1,A1_r=1,B1_r=1;static bool A2=1,B2=1,A2_r=1,B2_r=1;if (RESET != timer_interrupt_flag_get(TIMER2, TIMER_INT_FLAG_UP)) {        timer_interrupt_flag_clear(TIMER2, TIMER_INT_FLAG_UP);
uint16_t key_state = SPI_ReadRegister(32);		A1 = (key_state&0x0400)==0x0400;  B1 = (key_state&0x0800)==0x0800;		A2 = (key_state&0x1000)==0x1000;  B2 = (key_state&0x2000)==0x2000;if(!A1 && A1_r && B1) EC11_flag1 = 2;//反传		A1_r = A1;                       if(!B1 && B1_r && A1) EC11_flag1 = 1;//正转		B1_r = B1;  if(!A2 && A2_r && B2) EC11_flag2 = 2;		A2_r = A2;                       if(!B2 && B2_r && A2) EC11_flag2 = 1;		B2_r = B2;
for(uint8_t i = 0;i < 10;i++)		{			key[i].key_status = (key_state >> i) & 0x1;            //此处是判断按键是否稳定switch(key[i].click_status)			{case 0://状态0：第一次按下if(key[i].key_status == RESET)					{						key[i].click_status = 1;//跳转状态1					}break;case 1://状态1：电平已稳定if(key[i].key_status == RESET)					{						key[i].click_status = 2;						key[i].click_time = 0; //计时器清零，准备调用					}else					{						key[i].click_status = 0;					}break;              .................................................

int main(void){	systick_config();	usart_init();	printf("helloworld\n");	bsp_spi_init();	timer2_init();	I2C_Init();	ctrl_init();for(int i=0;i<17;i++){		update_reg(i);	}	update_reg(20);	update_ch_gear();	update_reg(6);while(1){			object_task();	}}void TRIG_CH_task(){if(EC11_flag1 == 2){		EC11_flag1=0;object++; update_reg(14);	}else if(EC11_flag1 == 1){		EC11_flag1=0;object=11; update_reg(14);	}else if(EC11_flag2 == 1){		EC11_flag2=0;		trig_ch=!trig_ch;		update_reg(1);	}else if(EC11_flag2 == 2){		EC11_flag2=0;		trig_ch=!trig_ch;		update_reg(1);	}else if(key[8].signed_flag==1){		key[8].signed_flag=0;
	}else if(key[9].signed_flag==1){		key[9].signed_flag=0;
	}}

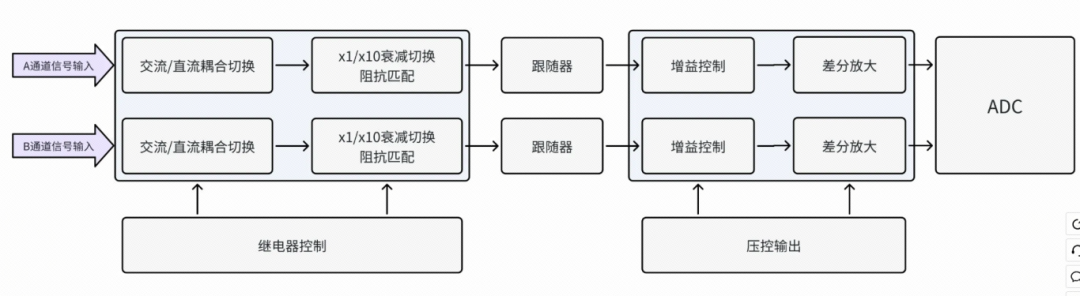

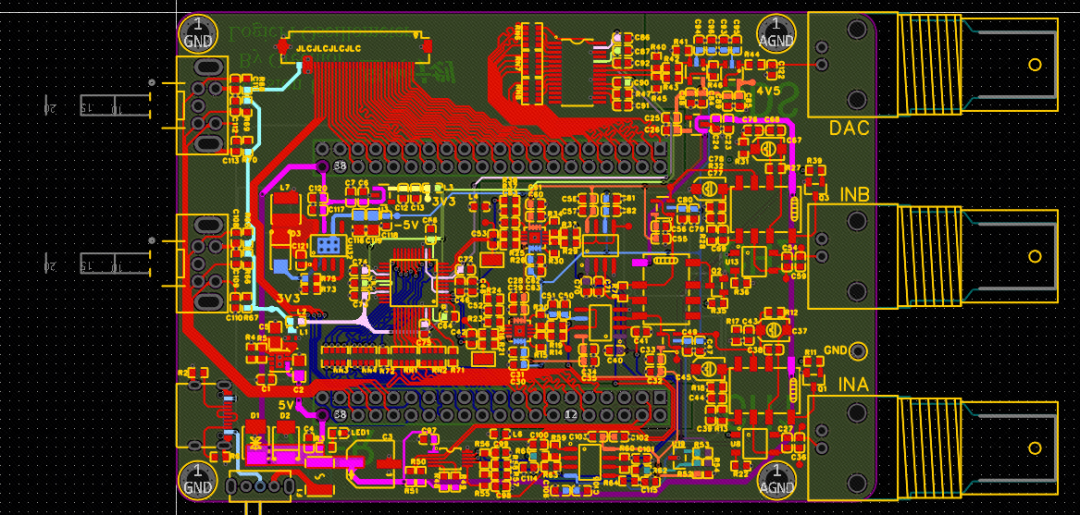

typedef struct{uint16_t dac_poff;//通道增益控制字uint16_t vertical_offset;//通道垂直基线偏移bool gain_sel;//衰减选择}Calibration;
//对应10个档位5 10 20 50 100 200 500 1000 2000 5000 mVCalibration ch1_cali[10]={	{600,2330,1}, //5mV	{900,2435,1}, //10mV	{1300,2485,1},//20mV 	{1850,2520,1},//50mV	{2270,2530,1},//100mV	{2675,2530,1},//200mV	{1425,2530,0},//500mV	{1840,2535,0},//1V	{2270,2540,0},//2V	{2740,2535,0},//5V};
