有了它，我能一天，焊100块板子！

2025-12-31 19:04:54阅读量：1446

工程名称：多功能焊接过滤风扇

工程作者：Expert电子实验室

前言

这，是一个多功能焊接过滤风扇！



多功能焊接过滤风扇
有了它，我焊接如有神！一不小心就焊了100块板子……不是（节目效果，请勿模仿）

它有这些功能↓



01
功能&亮点
1、焊接烟雾过滤，过滤网可替换
2、风扇功率高达30W，稍远的极小烟雾也不放过！
3、焊锡丝收纳
4、电烙铁收纳

功能演示↓

功能演示

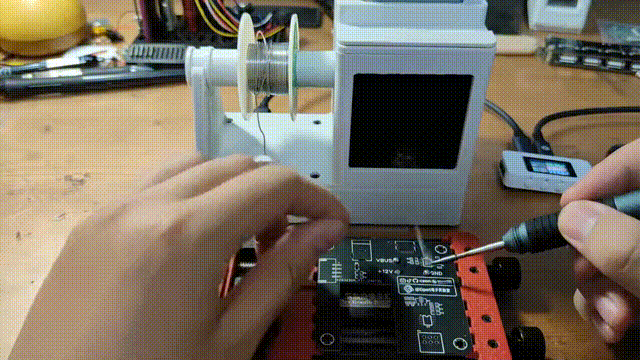

细小烟雾也不放过↓



细节
02
硬件设计方案

用嘉立创EDA设计了一块焊接风扇调速PCB板。

原理图

原理图



PCB图

PCB图



参数说明

1、模拟信号转PWM：GP9101
2、PD诱骗芯片：CH224K
3、LDO电路：ME6203
4、风扇：台达6038
5、过滤棉：活性炭过滤棉
6、3D打印件已开源（在model文件夹中）
03
结构&安装图
结构和安装图

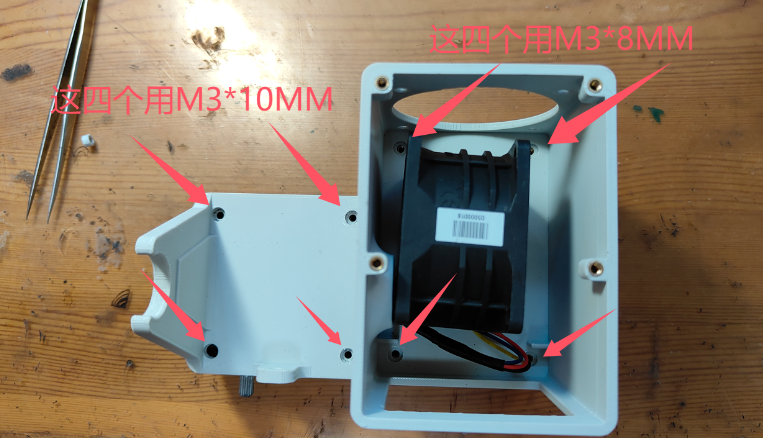

安装



安装



安装
安装

想了解开源项目

就下滑吧！

▼▼



03
开源网址

开源网址：https://oshwhub.com/expert/zi-zhi-han-jie-feng-shan
