产品系列概述
ZGA系列是微格半导体推出的高性能低噪声CMOS运算放大器产品线，包含ZGA2001和ZGA2011两款产品，可完美适用于对噪声敏感的应用。
一、系列共同特性
低噪声：0.1Hz至10Hz频段仅0.77μV，10KHz频段仅2.1nV/√Hz噪声水平
带宽：28MHz
电源电压范围：2.7V至5.5V
输入共模电压：0.3V至VDD-1V
单位增益稳定
轨到轨输出
失调电压温漂：0.4μV/°C
工作温度范围：-40°C至+125°C
二、产品差异化特性
ZGA2001 10V/μs压摆率：压摆率（Slew Rate）是低噪声运放设计中动态性能与静态精度的关键平衡点。ZGA2001通过10V/μs压摆率与0.77μV超低噪声的协同设计，为应用端提供了“高速不损失精度，低频不牺牲速度”的解决方案。
抑制瞬态失真：10V/μs压摆率可快速响应输入信号中产生的方波、脉冲信号等场景，避免因输出变化速率不足导致的斜率失真。
匹配高速系统：在Σ-Δ调制器驱动、光电探测器前端等场景中，高压摆率可减少建立时间，提升多通道采样系统的吞吐率。
改善瞬态响应：在锁相环（PLL）的电荷泵输出端，10V/μs压摆率可快速响应VCO控制电压跳变，缩短频率锁定时间。
三、ZGA系列技术优势
行业领先的超低噪声性能：10KHz频段仅2.1nV/√Hz噪声水平；0.1Hz至10Hz频段仅0.77μV噪声水平。
提升信噪比(SNR)：0.77μV的噪声水平可将系统等效输入噪声（RTI）降至μV级，使pA级电流信号或μV极电压信号的可靠性检测成为可能。
增强分辨率：例如在精密电子秤（分辨率0.1mg）或光谱仪光电二极管放大电路中，低噪声允许检测0.01%满量程以下的微小变化，避免量化误差。
温漂协同优化：结合输入失调电压温漂0.4μV/℃的特性，系统在全温域（-40℃~+125℃）内可保持<50μV的累计误差，满足工业级仪器标准

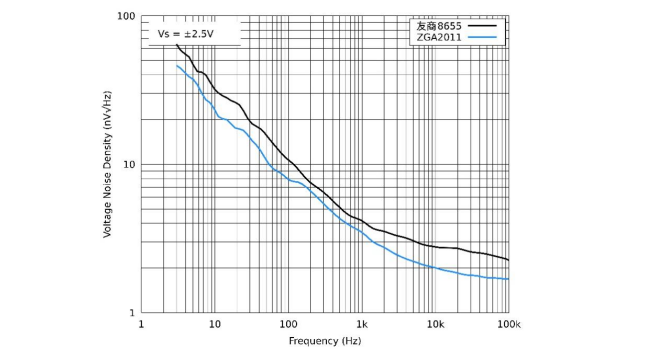

ZGA2011与友商8655电压噪声密度对比
四、应用领域
传感器
高保真音频
精密滤波器
PLL滤波器
数字秤
医疗ECG前端
五、关于Zynalog徴格半导体
1、品质可靠：每颗芯片均采用全正向设计，从架构定义到物理实现全程自主可控，确保产品的稳定性。
2、出色性价比：保证芯片性能同时，对比国际大厂同类产品，价格更具优势。
3、稳定交付：交付周期准时可靠，保证每一位客户供应链的安全稳定。
4、技术支持：专业顶尖的设计团队提供全周期高效的客户支持。
