工程名称：基于MP4201与MP4583的大功率可调电源设计
工程作者：MPS校园科创大使 蔡嘉发
前言
我用免费PCB，做了一个 数字 可调 电源模块！
看完这个项目，小编只有1个感叹：要是我在大学的时候，能做出这个项目，我肯定是实验室最靓的仔！
01 功能&亮点
功能亮点
1、12V-100V输入
2、可编程1-48V，已验证最高输出功率300W
3、支持CC与CV与各种保护，含：SCP、OVP、OCP
4、串口屏实时显示电压、电流等数据，支持设定参数
5、采用Buck-Boost电路，升降压自动切换
6、非常简单的外围电路和控制逻辑
使用场景
1、大功率可调电源：可用于实验室直流电源、电机测试平台等
2、大功率快充电源：多口USB快充、无线充电等
3、电池管理系统：48V电池包充电、新能源储能系统等
4、机器人供电：RoboMaster机器人大赛超容无线充，ROBOCON机器人大赛航模/关节电机供电等
02 硬件设计方案

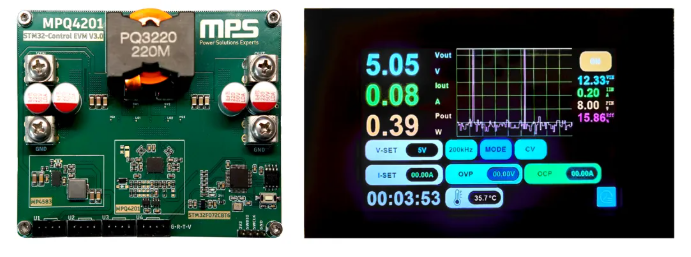

系统基于 MP4201 构建 Buck-Boost 拓扑，并配合 STM32 及外设实现参数配置、状态监测及智能交互。

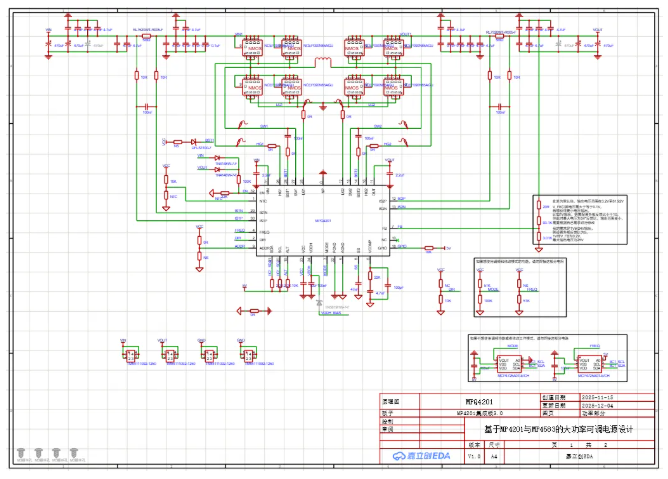

原理图_功率部分

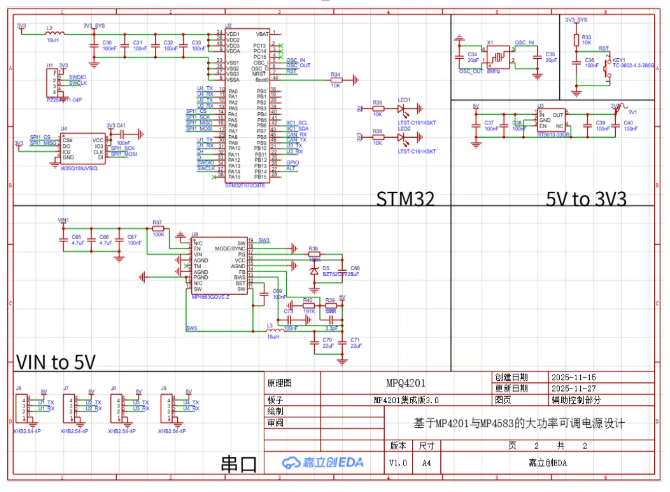

原理图_辅助控制部分

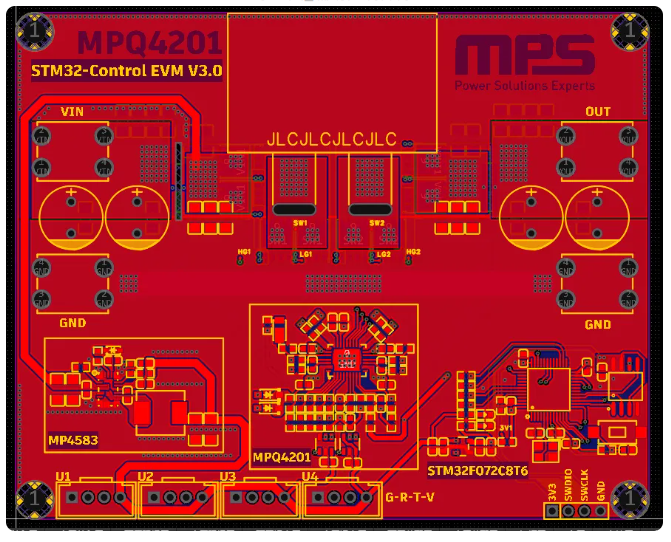

PCB图
为啥说这电源的外围 “简单到离谱”？
咱先说说传统方案的常态：
电压采样要串电阻、电流采样要贴分流器，还要搭运放做信号调理……调试时一个参数不对就得全盘返工。
而我选的这个MP4201设计就不一样啦：
这芯片直接把控制算法、电路监测、数据传递、功率驱动这些核心工作包揽了。当我想实现各种设定，我只需要做一件事——通过IIC向芯片发送“指令”即可！比如目标电压等参数啊、输入输出电压电流数据啊、输出状态啊（比如输出正常、短路等）……这么一对比，是不是简单多啦！
03 软件设计方案
1、项目板载STM32代码和串口屏

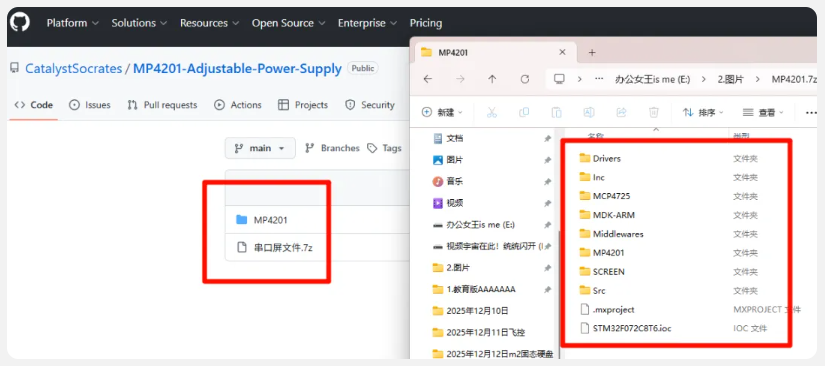

2、代码全开源，可根据第5章指引，去开源网址查看
04 实测情况
先说结果：高效率、低纹波、保护迅速、散热良好。以下是测试详情↓

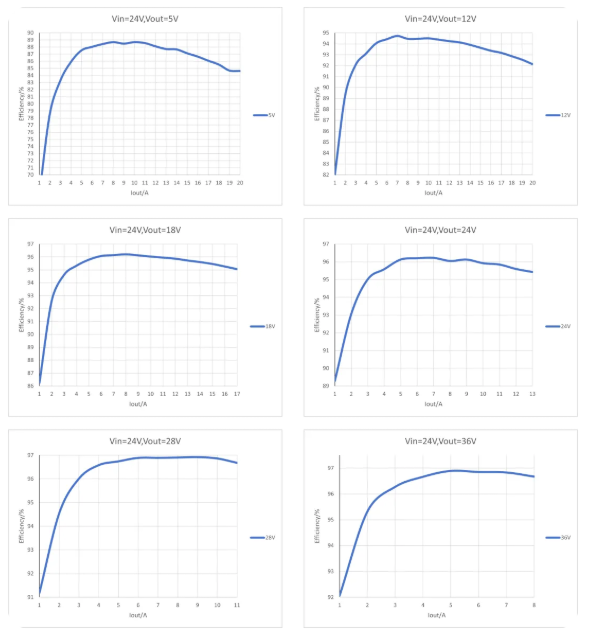

1.效率测试
测试条件：开关频率200kHz、PFM without FSS模式
测试1：输入24V，0到300W输出

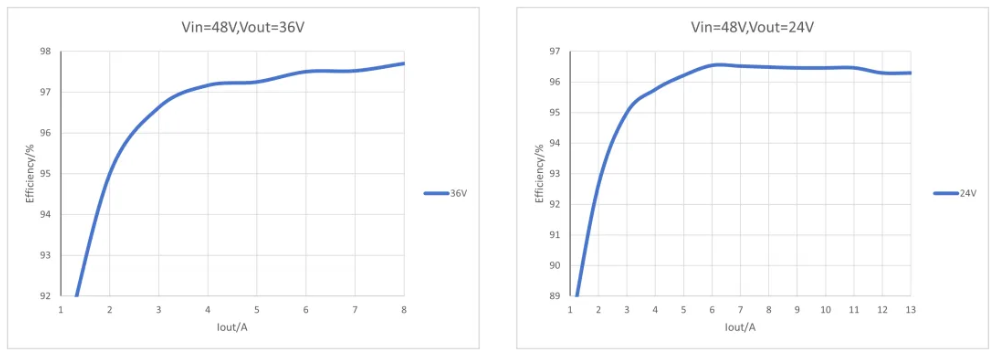

测试2：输入48V，0到300W输出
以上效率没有去除控制部分（stm32与串口屏）的消耗功率（2~3W），实际转换效率会更高。
2.纹波测试

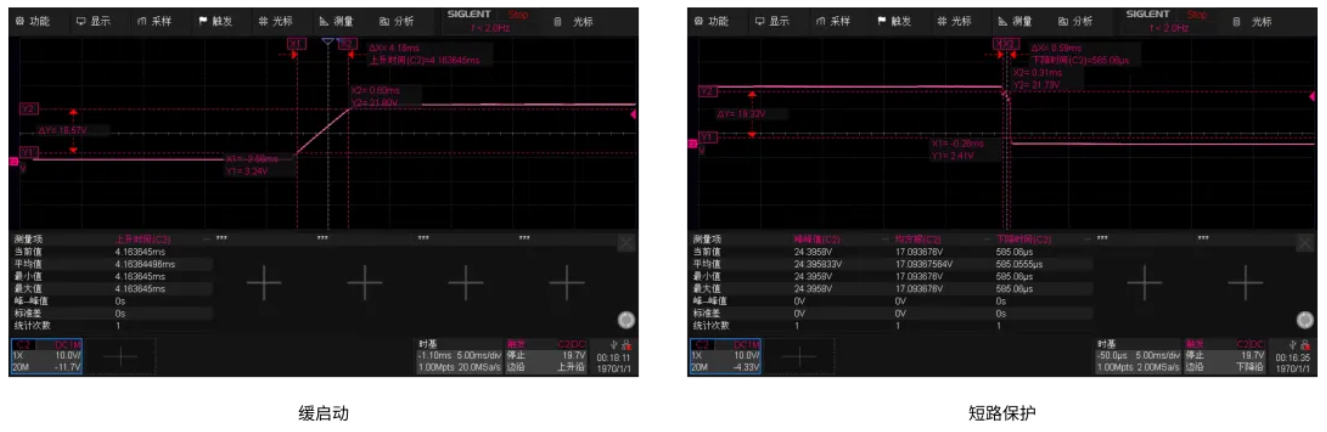

3.缓启动和短路保护测试
能通过软件进行开关，并具有缓启动
对于负载短路情况，有快速的SCP响应，保护后级设备
4.温升测试
此为无散热片和风扇发热测试，加上散热片和风扇后效果更佳
05 开源网址

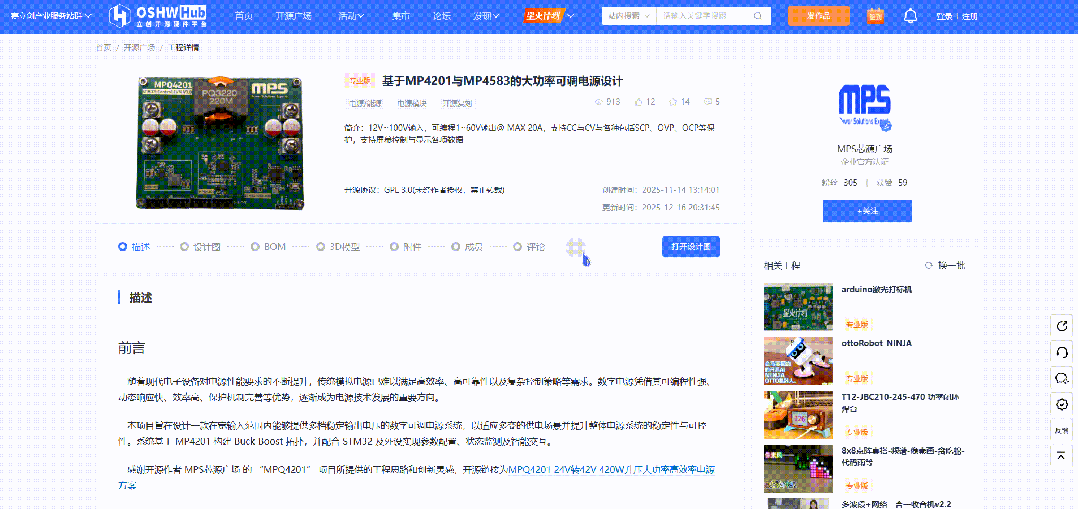

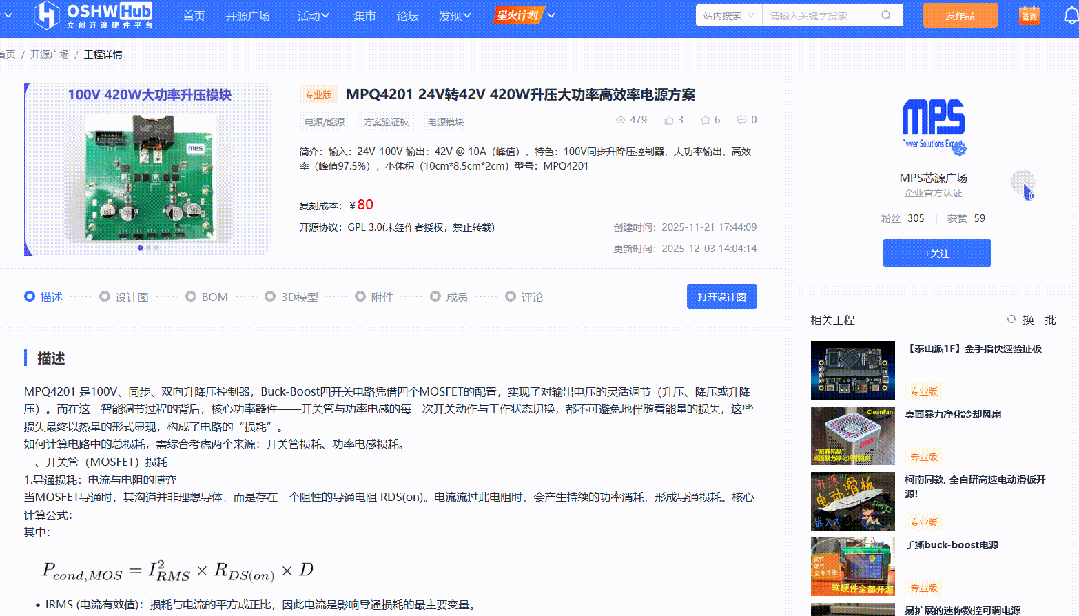

开源网址：https://oshwhub.com/catalystsocrates/ji-yu-mp4201-de-ke-diao-dian-yuan-she-ji
开源内容：
底层原理学习网址(本项目参考来源)：https://oshwhub.com/mps-core-source-square/evq4201-qj-00a-420w-24v-to-42v-10a
如果你也想DIY，不妨去领一下~
PCB打板免单券：https://www.jlc.com/newOrder/#/collectCoupons?spm=JLC.MEMBER
06 结语
不论你是想学习电源知识，还是想为竞赛设备提供可靠供电，还是想做一个满足日常研发测试的工具……希望你都能在这个开源文档中，有所收获！
这也是开源的一部分意义吧！谁都可以分享/进步，谁都可以学到，技术不再是单纯的“秘密”，而是所有热爱学习的人的进步阶梯。
