用STM32，做了一个“单手”键盘！开源了……
2025-06-30 09:36:43阅读量：478
去年12月，我们收到了一封特殊的邮件。来信者的女儿在上学途中不幸遭到重型卡车碾压，右手永久失去了功能，用电脑的时候手得在键盘和鼠标之间频繁切换，打字很慢，很累。他想让我们帮他女儿做一个单手键盘。
目前，HTX工作室已将该键盘开源。

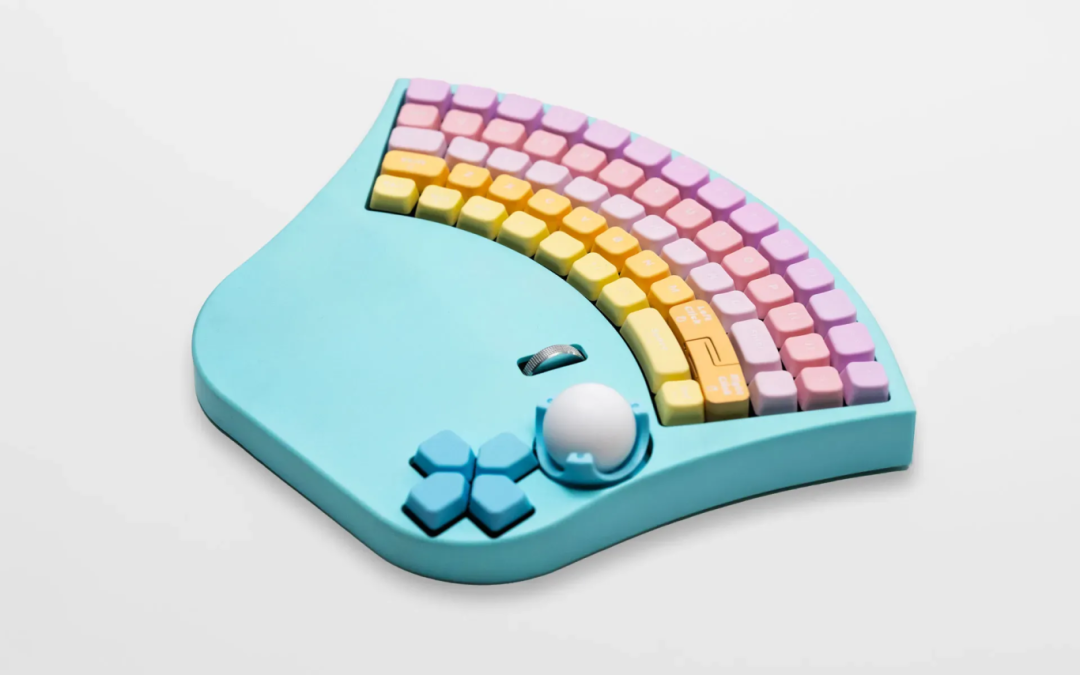

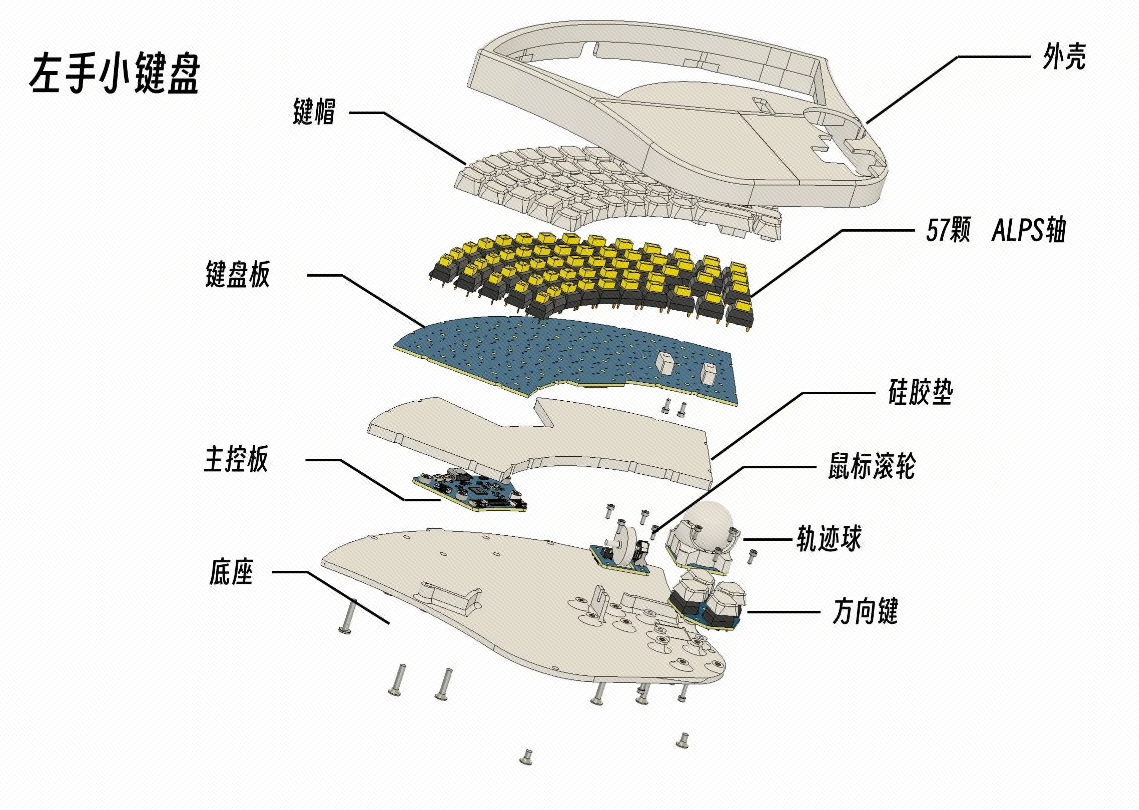

这是一把单模且集成了轨迹球的机械键盘，固件使用QMK。电路设计与制作指南如下。

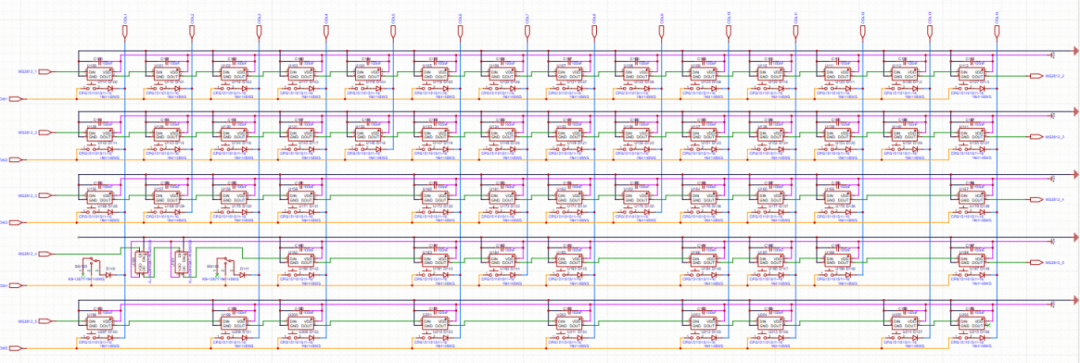

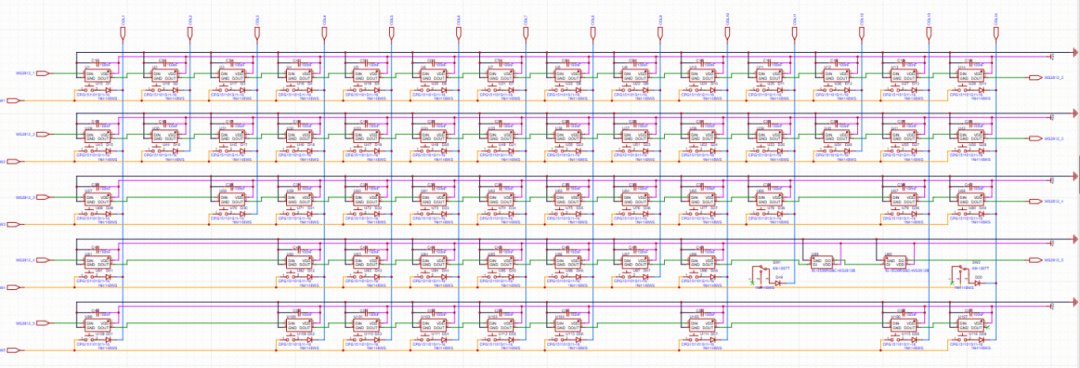

该键盘设计了8块PCB：
-

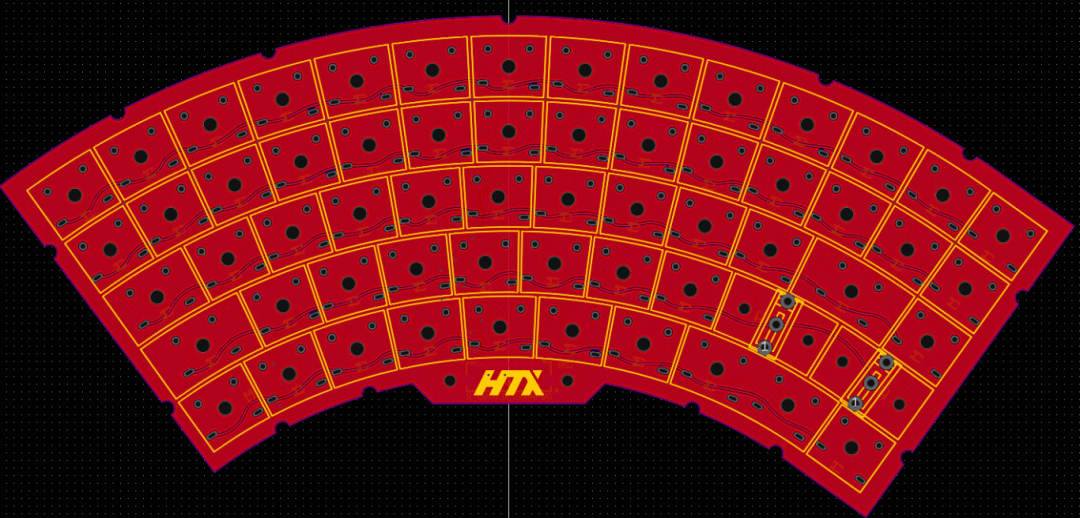

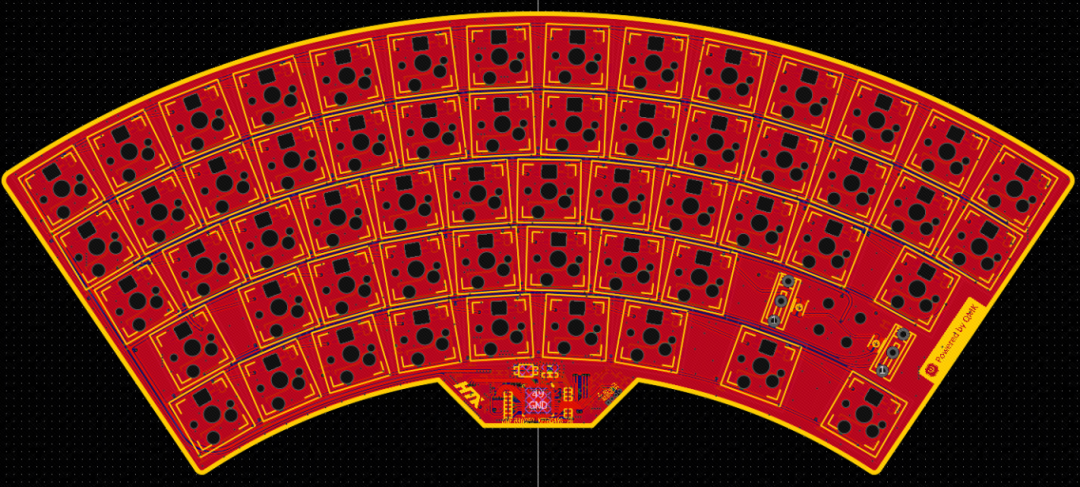

右手键盘-热插拔(大)：板材FR-4，板厚1.6mm，四层板，层压结构JLC04161H-3313，阻抗管控+/-20%。
-
左手键盘-焊板(小)：板材FR-4，板厚1.6mm，双层板，ALPS黄轴插入时需稍用力安装到位。
-

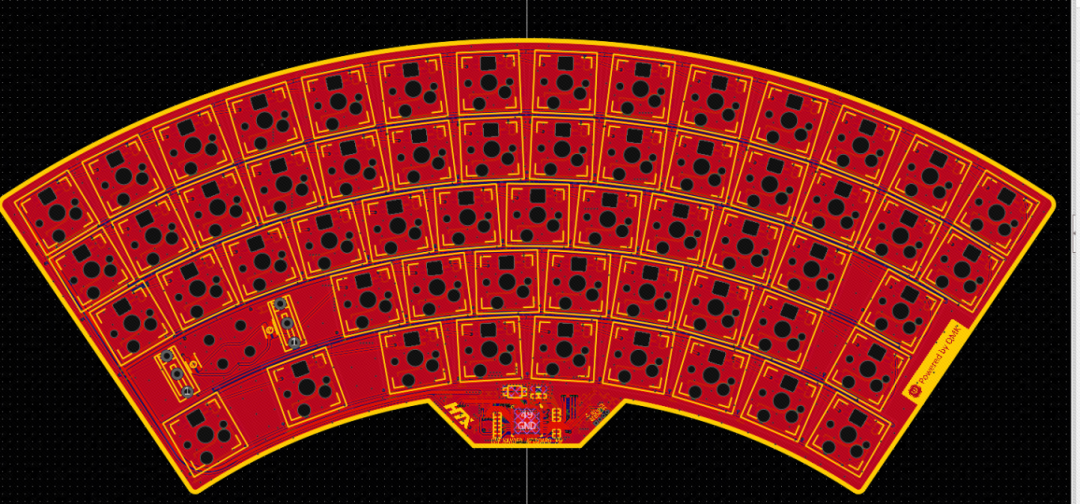

左手键盘-热插拔(大)：板材FR-4，板厚1.6mm，四层板，层压结构JLC04161H-3313，阻抗管控+/-20%。
-

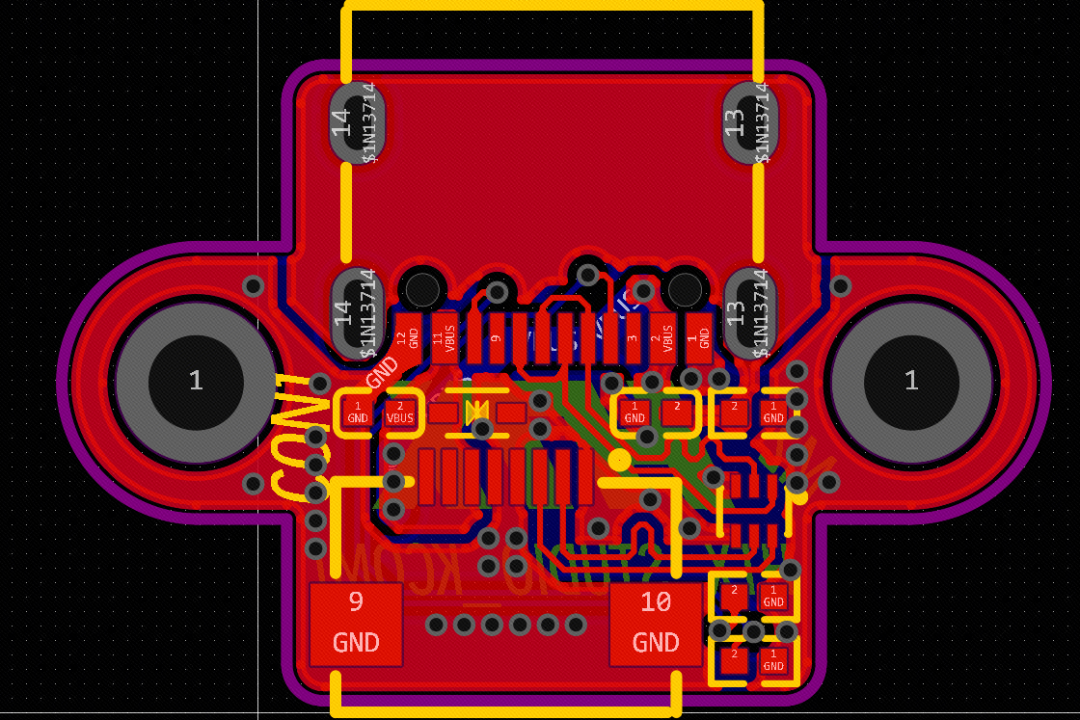

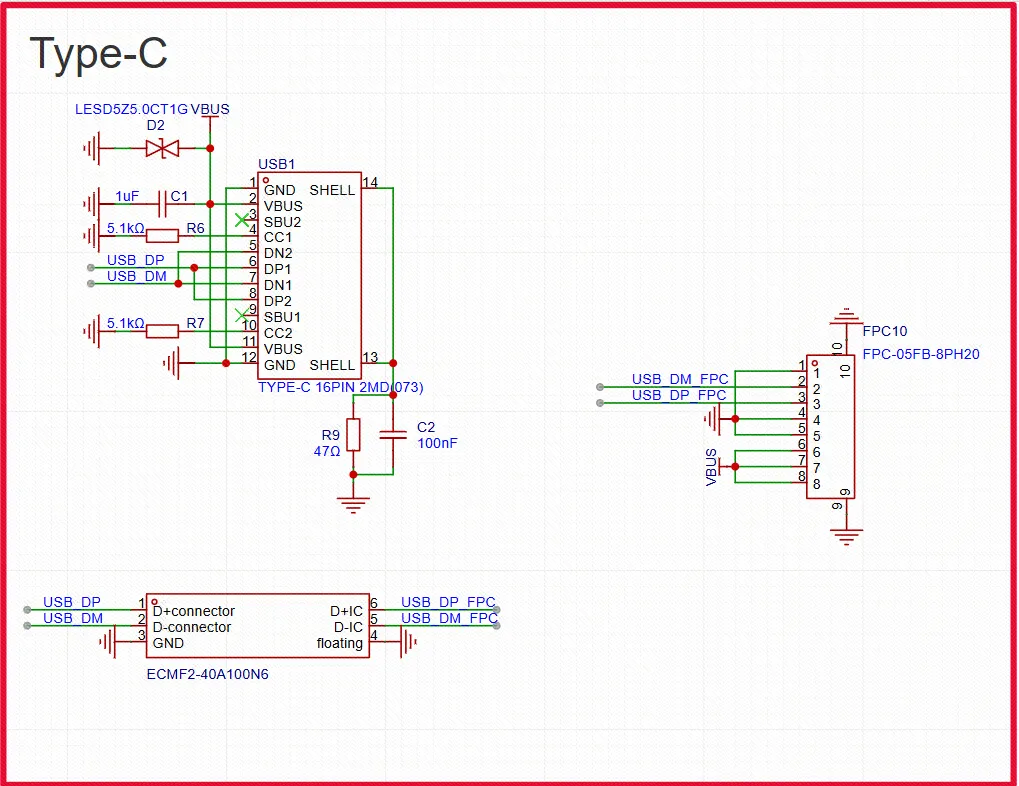

TypeC：板材FR-4，板厚1.6mm，双层板，标识CON1（仅适用于大键盘）。
-

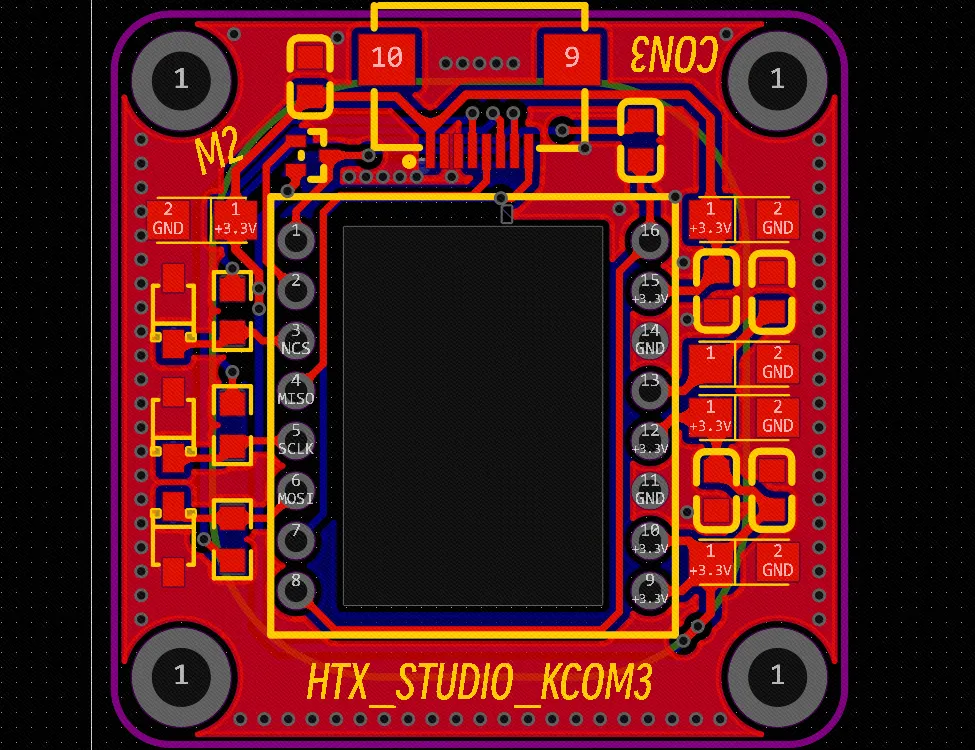

轨迹球：板材FR-4，板厚1.6mm，双层板，模块需注意焊接方向，标识CON3。
-

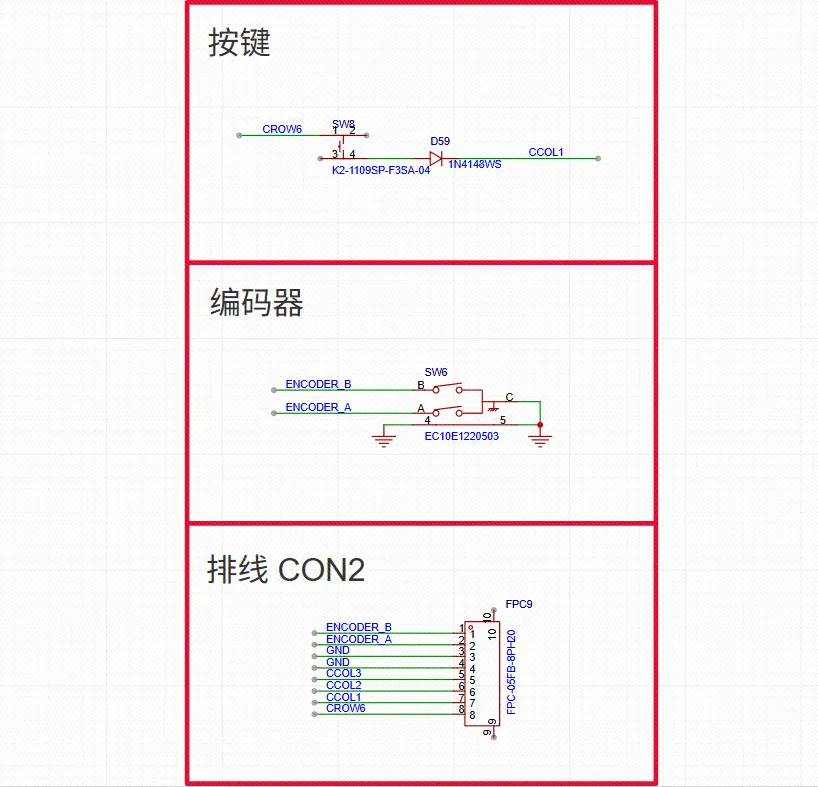

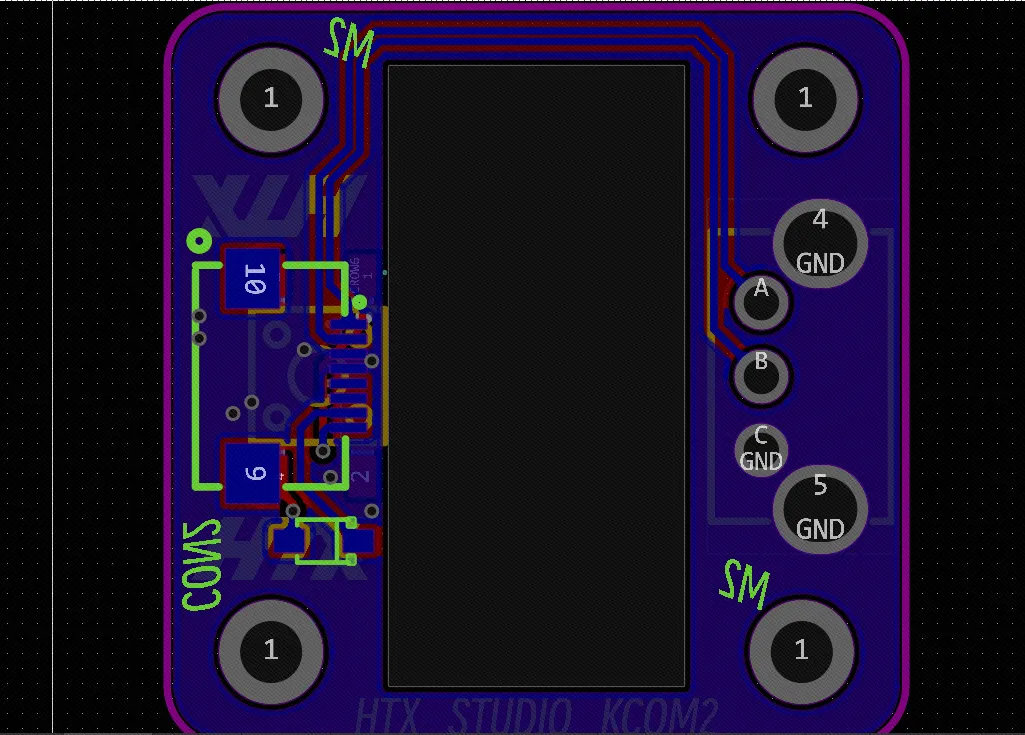

鼠标滚轮：板材FR-4，板厚1.6mm，双层板，建议使用7mm高编码器，6mm高按键，按键触发压力≤180g，标识CON2。
-

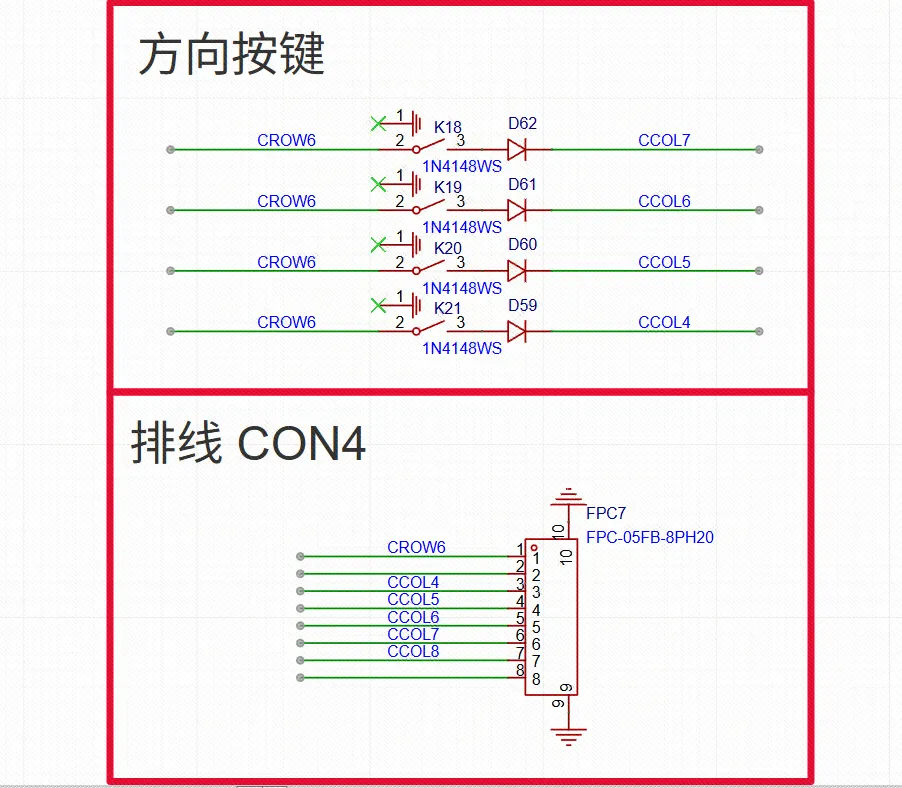

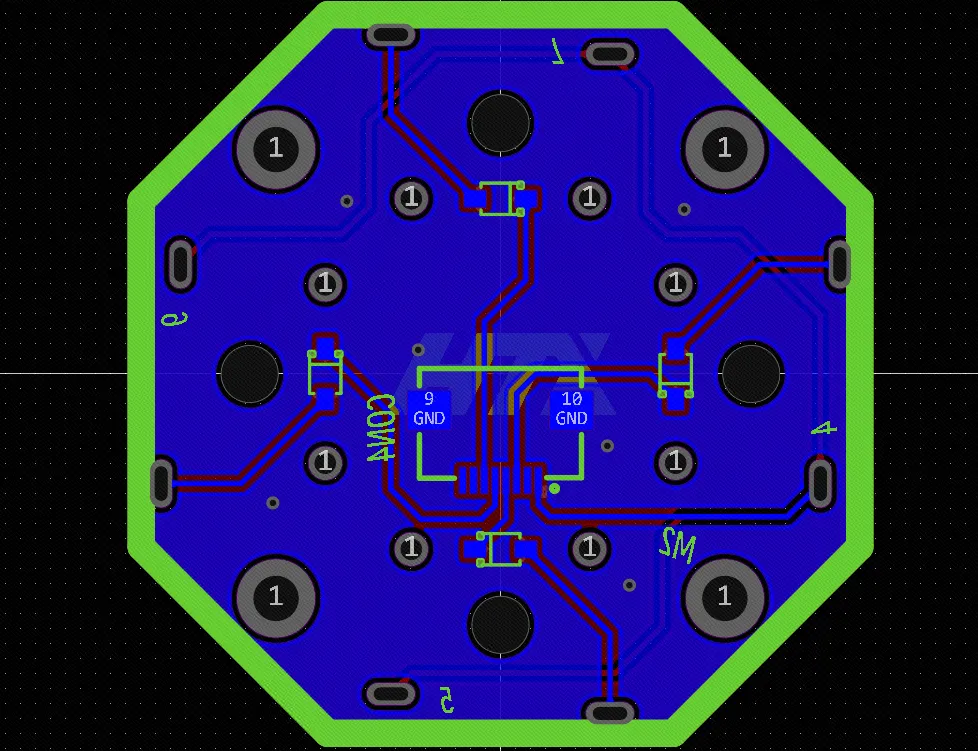

方向按键：板材FR-4，板厚1.6mm，双层板，ALPS黄轴插入时需稍用力安装到位，标识CON4。
-

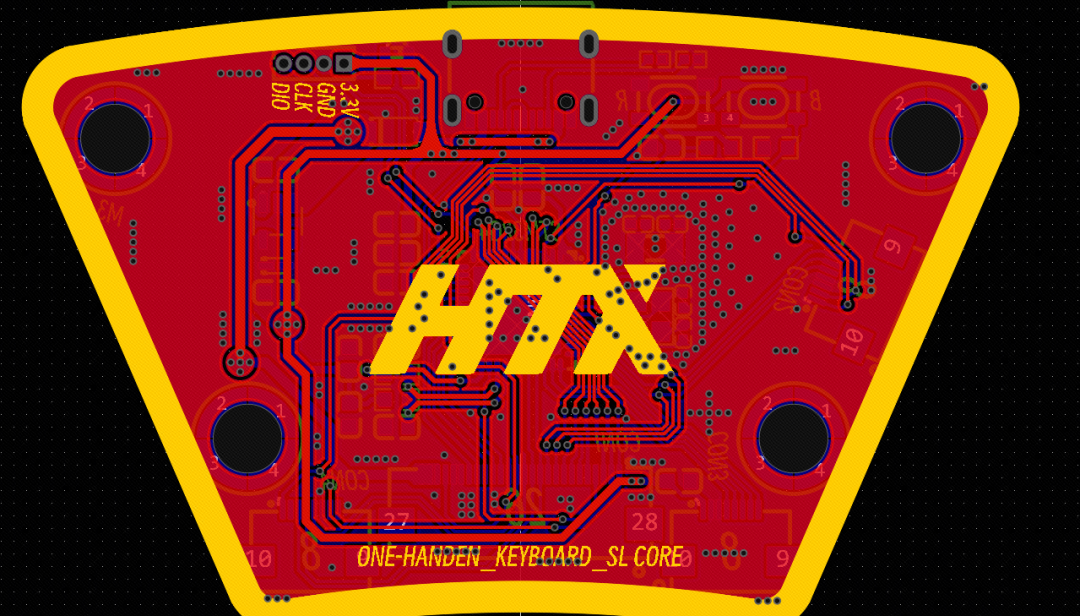

主控板-左手(小)：板材FR-4，板厚1.6mm，双层板。
上下滚动查看全部设计图
-
其中3款为键盘控制公用小板 《轨迹球》《鼠标滚轮》《方向按键》。
-
《方向按键》和 《左手键盘-焊板(小)》，按键轴使用ALPS黄轴。
-
注意左右手大键盘并非完全镜像。
-

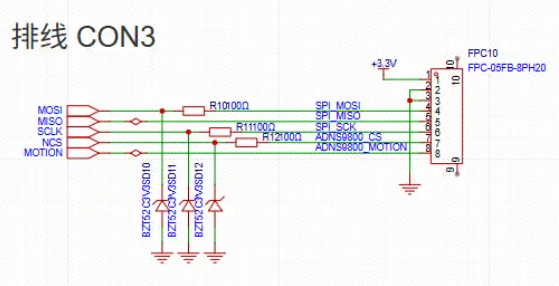

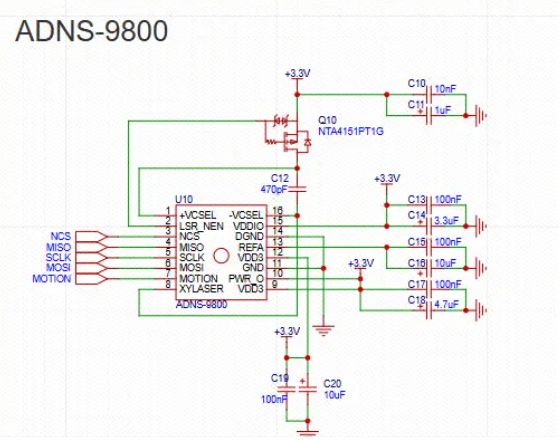

轨迹球控制使用SPI1通道，滚轮有单独两条信号线，这可以使得替换其它控制设备而不需要较大的调整。
-

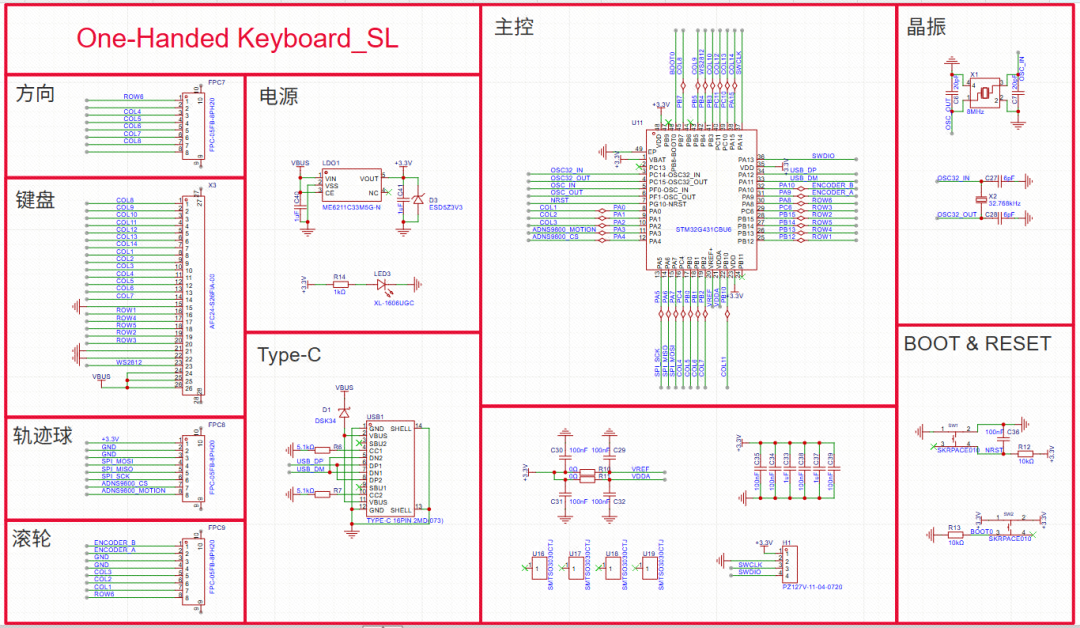

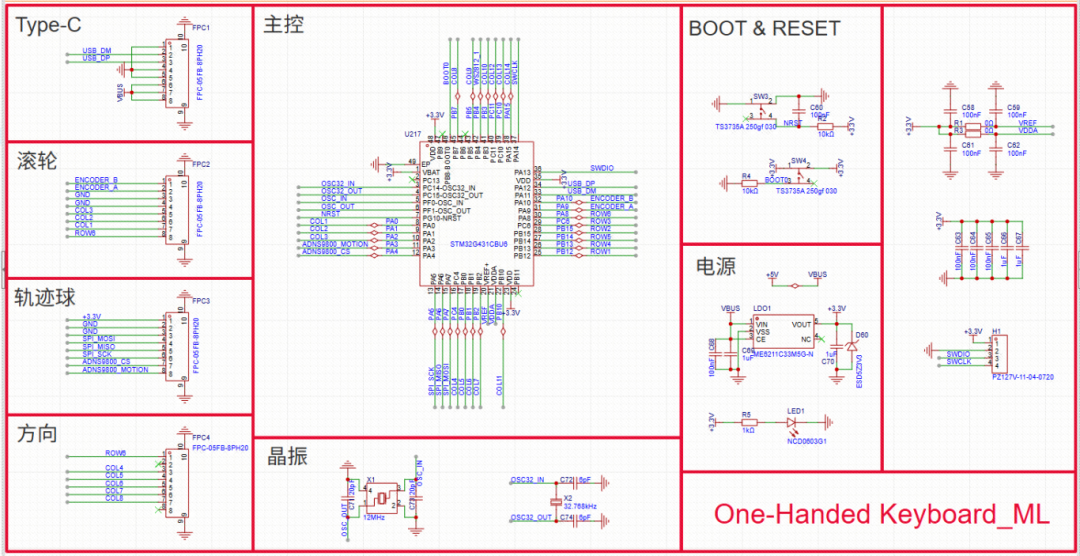

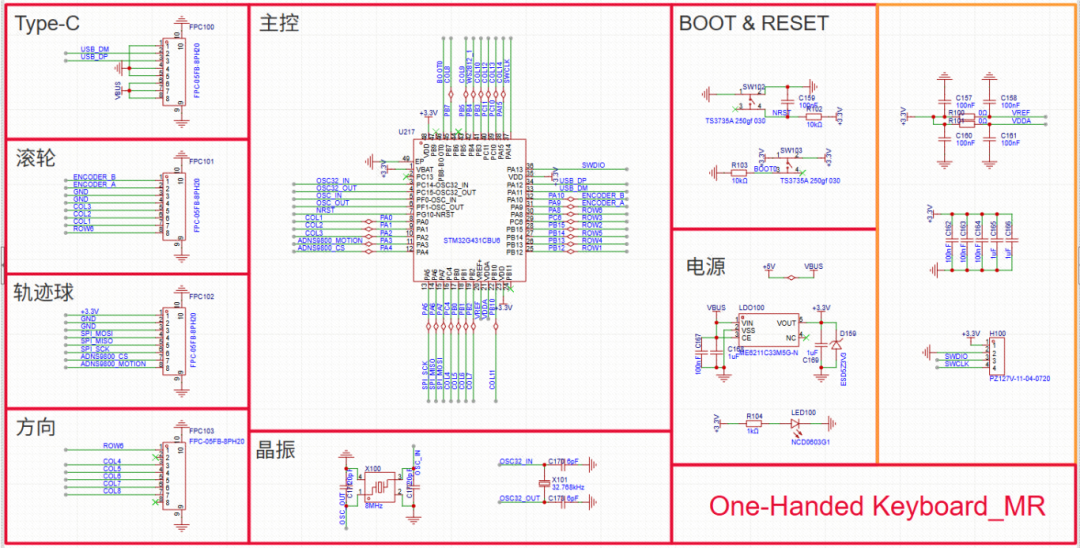

主控使用 STM32G431CBU6。
-
兼容A to C 或 C to C 数据线。
-
键帽：树脂、PLA等
-
轨迹球座：树脂、PLA等
-
鼠标左右键：树脂、PLA等
-
外壳：树脂、PLA等
-
底座：树脂、PLA等
-
定位板：推荐材料pom，厚1.5mm
-
定位板棉条：单面留胶
-
夹心棉：推荐材料poron，厚3.5mm
-
轴座棉：厚2mm
-
底棉：推荐材料poron，厚4mm
-
硅胶垫（仅小键盘使用）：厚5mm，硬度Shore 00-10
-
轨迹球：直径25mm，材质PTFE
-
润滑球：直径2mm，材质PTFE，安装于打印件轨迹球座中，数量6颗
-
滚轮：推荐直径19mm-20mm之间，厚4mm-5mm之间，材质金属
-
卫星轴：2U钢板卫星轴
-
按键轴：小键盘57颗超小ALPS黄轴，大键盘57颗常见机械轴
-
排线：间距0.5mm，8P反向，10cm2条，15cm2条

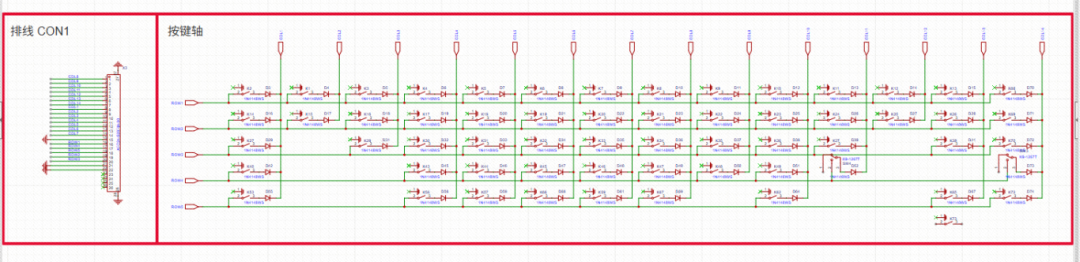

控制板和小板的FPC座均有CON标识，对应接口相接。
文件内使用可上下接FPC排线座，需要注意排线座均下接的情况下，使用反向排线连接。
以大键盘为例，装配前的前置工作：
-
先将4块小PCB使用排线连接至键盘本体PCB，烧录程序
-
安装3-5个轴体，滚轮和轨迹球。装配前确保功能是正常的
-
在打印的外壳与底座对应位置，安装正确的热熔铜螺母
-
键帽印字
-
将棉条贴在定位板突出部分（正反面都有）
第一次烧录固件时，可以按住PCB背面标有 "B" 的按钮，再插入USB线进行固件烧录。
若更新固件可以按住键盘上的 "ESC" 键，再插入USB线进行固件烧录。
-

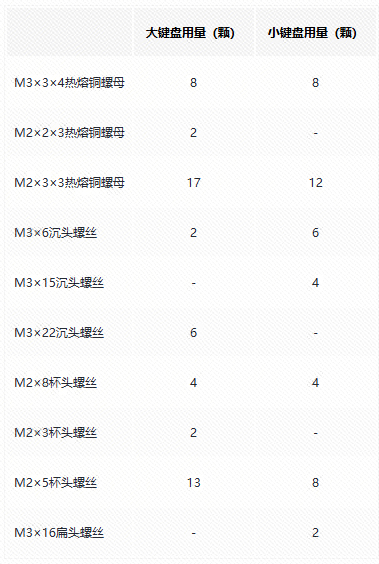

将4块小板使用螺丝安装到底座对应位置（注意排线和安装方向），轨迹球座在下方安装螺丝。
-
将左右键使用螺丝固定在键盘PCB上
-

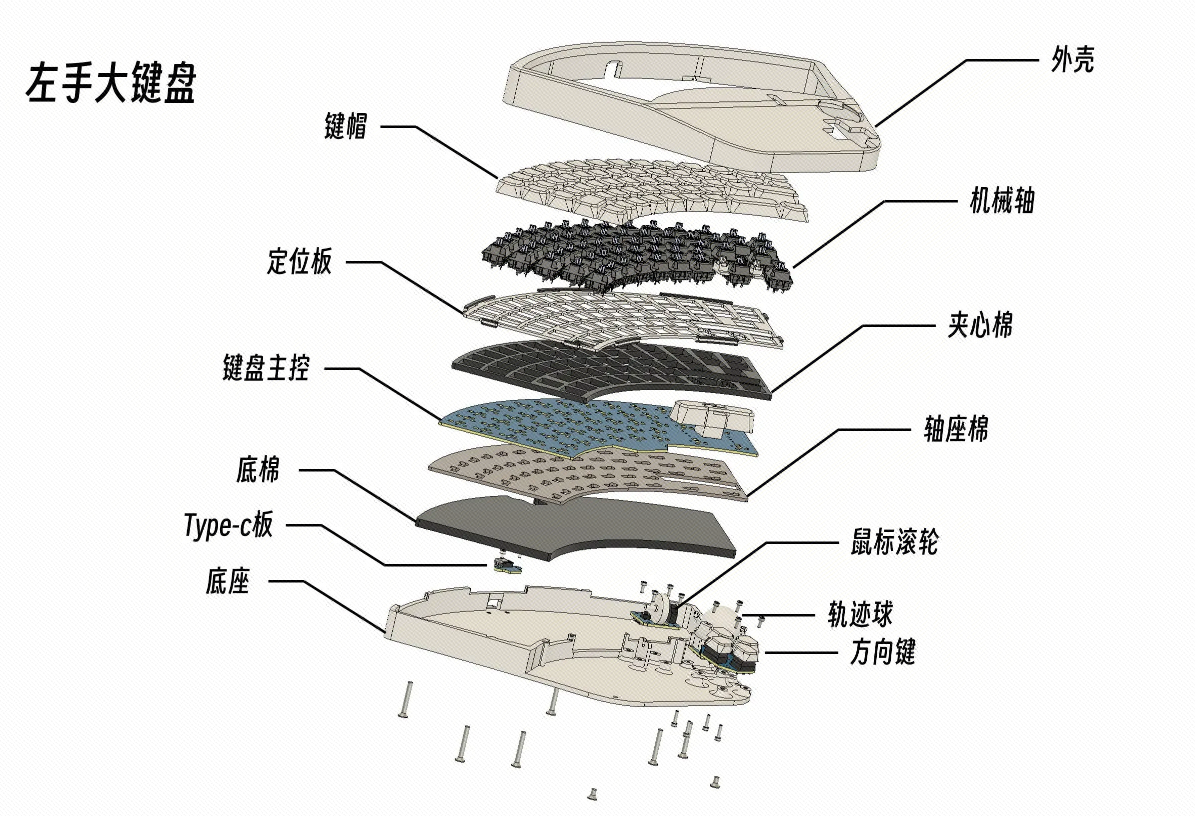

从下到上以底棉、轴座棉、键盘PCB、夹心棉、定位板顺序放入底座扇形区域
-
插入按键轴体
-
放入外壳，在下方使用螺丝固定
-
安装键帽，完成装配
最后，这是我们第一次开源项目，如果有什么不足欢迎大家批评指正，感谢大家。
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：https://oshwhub.com/htx-studio/One-Handed_Keyboard
