音频功放GM8002芯片如何以高性价比适配多场景设计需求

在插卡音箱、FM播放器、笔记本电脑等便携音频设备的设计中，工程师常常要在“性能达标”和“成本可控”之间寻找平衡。一颗外围简单、保护完善、输出稳定的功放芯片，不仅能降低研发周期，还能显著提升产品良率。



8002作为一款经典的单通道AB类音频功率放大器，虽非新方案，却凭借长期市场验证的稳定性与高性价比，仍然是中小功率音频场景的主流选择。





一、核心性能：覆盖多场景功率需求，低失真更纯净



功率输出适配多设备：

在5.0V电源下，THD+N=10%时，4Ω负载输出2.6W、3Ω输出2.8W、8Ω输出1.6W。无论是蓝牙音箱还是FM播放器，都能兼顾音量与能效。



高保真低失真：

在THD+N=1%时，4Ω负载仍可输出1.9W，音质纯净、无破音。即使在3.7V（锂电池低压）下，4Ω负载输出仍达1.0W，音质依旧饱满清晰。



宽电压兼容：

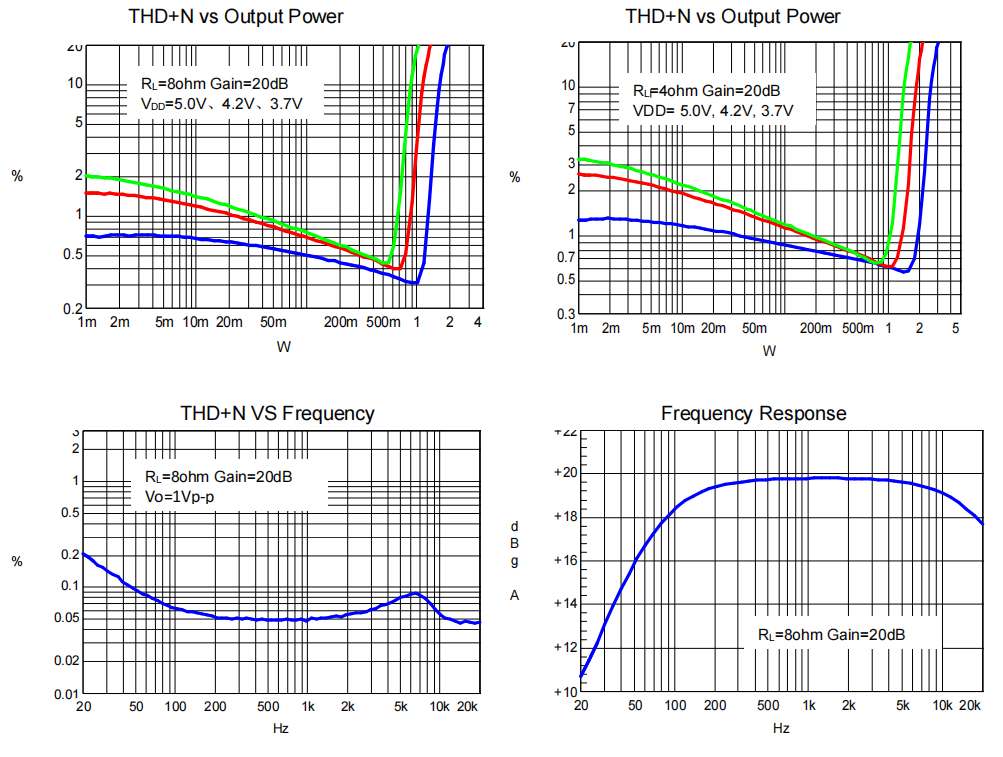

典型特征曲线





支持2.5V～5.5V工作电压，兼容单节锂电池与USB供电系统，无需额外稳压设计，简化电源架构。



二、外围极简：降低BOM成本与调试门槛



8002的一大亮点是“少外围、易布局、好量产”。

极少元件：典型应用仅需输入电容（Ci）与偏置电容（CBYP），即可完成设计。

电容标准化：推荐Ci=0.1μF、CBYP=10μF，平衡低频响应与开机POP声。

封装易用：SOP-8封装，引脚定义清晰，适合小尺寸PCB，兼容自动贴片。

这让工程师可在短时间内完成电路验证，降低设计复杂度与采购成本。



三、保护与节能：安全稳定，待机更省电



多重保护机制：

过热保护：芯片结温达175℃自动关断，降温30℃后恢复，防止烧毁。

POP声抑制：开关机电压突变被有效控制，消除“噗”声，无需外加电路。

关断低功耗：通过SD引脚（1脚）高电平关断时，电流仅1μA。在蓝牙音箱等设备中，MCU可控制关断，待机功耗降低90%以上。



四、应用适配：精准匹配多类设备





五、量产保障：供货稳定，资料齐全



型号清晰：8002A/B/D 三款型号均为 SOP-8 封装，编带包装（2500PCS/盘），自动贴片无障碍。

参数可靠：所有数据基于 VDD=5V、RL=8Ω、T=25℃ 测试，批量偏差小。

版本迭代：自 2020 年至今多次更新，V1.3 版本新增应用说明与版面优化。



通过立创商城采购，可直接获得完整技术文档、典型电路、样品支持，加速量产落地。



结语：成熟方案的稳健之选



在音频功放芯片推陈出新的时代，8002依然是工程师的“降本增效利器”。性能稳定、外围简单、保护完善、成本可控——这些优势让它成为蓝牙音箱、学习机、报警器等中小功率设备的常青方案。



立即在立创商城搜索「GM8002A」

GM8002A点击这里

GM8002B点击这里





获取最新规格书、测试报告与现货样品，让你的音频设计更高效、更稳定！
