太实用了！这只焊笔的功能，多得刚刚好……

做了一个焊笔！

也是个焊台控制器！

还是个快充工具！

……

一支焊笔，咋实现这么多功能？它支持哪些快充协议啊？怎么设计？DIY成本又是多少？&%&……&*……*

下文，咱们一个个探索！



01

功能&亮点

”



实现1笔N用的秘诀是？

采用分体式结构设计这个焊笔！

它有5大亮点！



1.作为传统焊笔使用

可更换不同型号发热芯，支持C115/C210/C245/T12等不同型号的发热芯，能自动调出预置的发热芯加热参数



2.作为固定焊台使用

通过转接板将控制部分和充电器相连，接入传统焊台手柄即可。



3.作为快充协议检测表（诱骗表）使用

诱骗后能为不同电压需求的设备供电。



4.支持主流的快充协议

• 公有快充协议包括：PD3.0/PD3.1/QC2.0/ QC3.0/UFCS1.0等

• 私有快充协议包括：米私PPS（最高210w）/FCP/SCP/AFC/SVOOC1.0/ SVOOC2.0/VFC等

作为焊笔或焊台使用时，可通过Type-C接口直接输入DC供电。



5.PD协议eMark模拟

可模拟PD3.1/红魔/C140等不常见的eMark芯片通讯，实现直连充电器后输出3A以上电流。





02

硬件设计

”

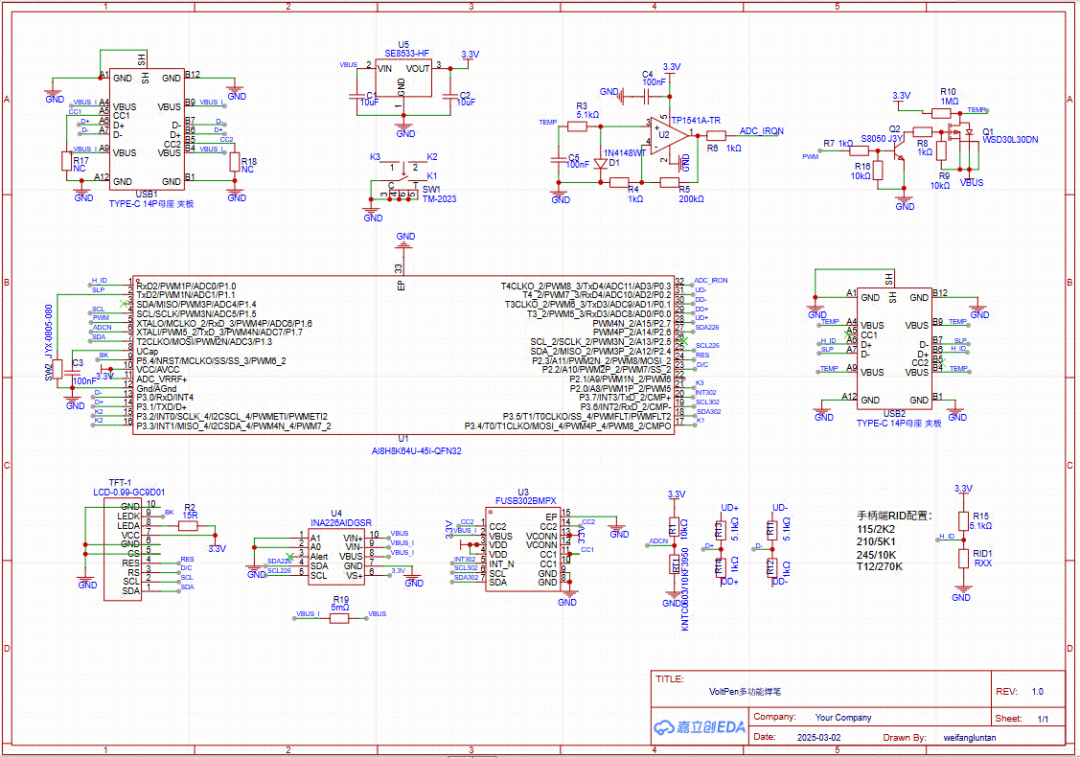

主控板原理图

主控板PCB图板厚1.0

支架_板厚0.8

C115支架_板厚0.8

C210支架_板厚0.8

C-C转接_板厚0.8

TFT0.99面板



03

DIY成本

”



作者公布DIY成本为

50元



04

开源网址

”



本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。
