原来小米的屏幕，放大后长这样！我做了个电子显微镜……

做了个电子显微镜！

一想到，等会可以用它看各种屏幕放大后的样子，就忍不住想立刻把玩一下！



01

让我们把玩一下！

”



首先，测试一下最基础的！

放大PCBA后，0402阻容能被看清吗？

01

观察物：有大量0402阻容的PCBA

显微镜参数：1x目镜 0.7x物镜



接着，我们进阶一下！

不同类型屏幕放大后，长啥样？

含：三色墨水屏、小米LCD屏、华星光电amoled屏



02

观察物：4.2寸三色墨水屏

显微镜参数：1x目镜 1x物镜



03

观察物：小米5 LCD屏

显微镜参数：1x目镜 4.5x物镜（放大倍率最高）

PS:能清晰看到屏上有一层电容触摸层？的纹路，导致米5显示效果并不是很好



04

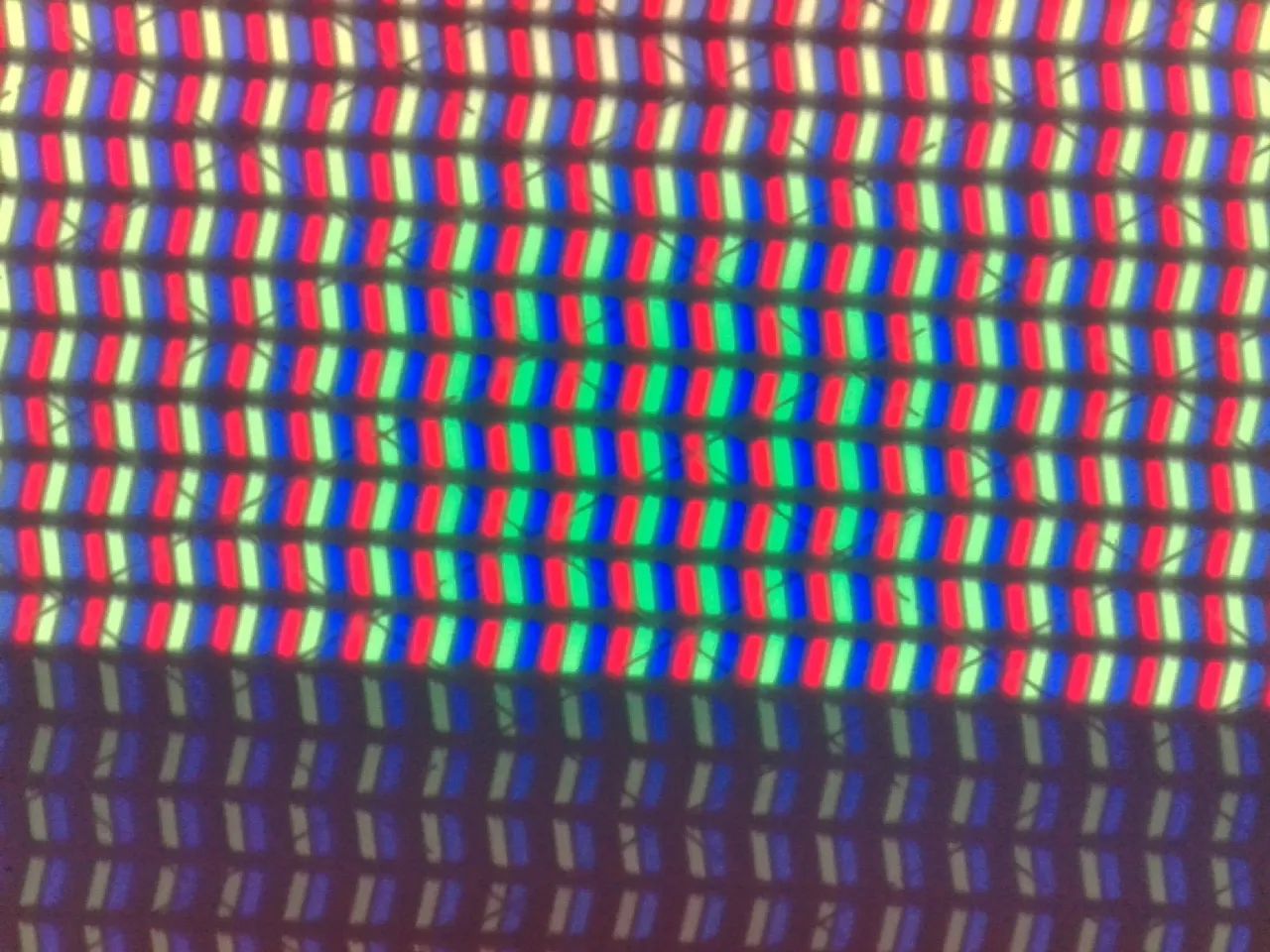

观察物：华星光电2712*1220 6.67寸 amoled屏

显微镜参数：1x目镜 4.5x物镜（放大倍率最高）

PS:典型的TCL珍珠排列

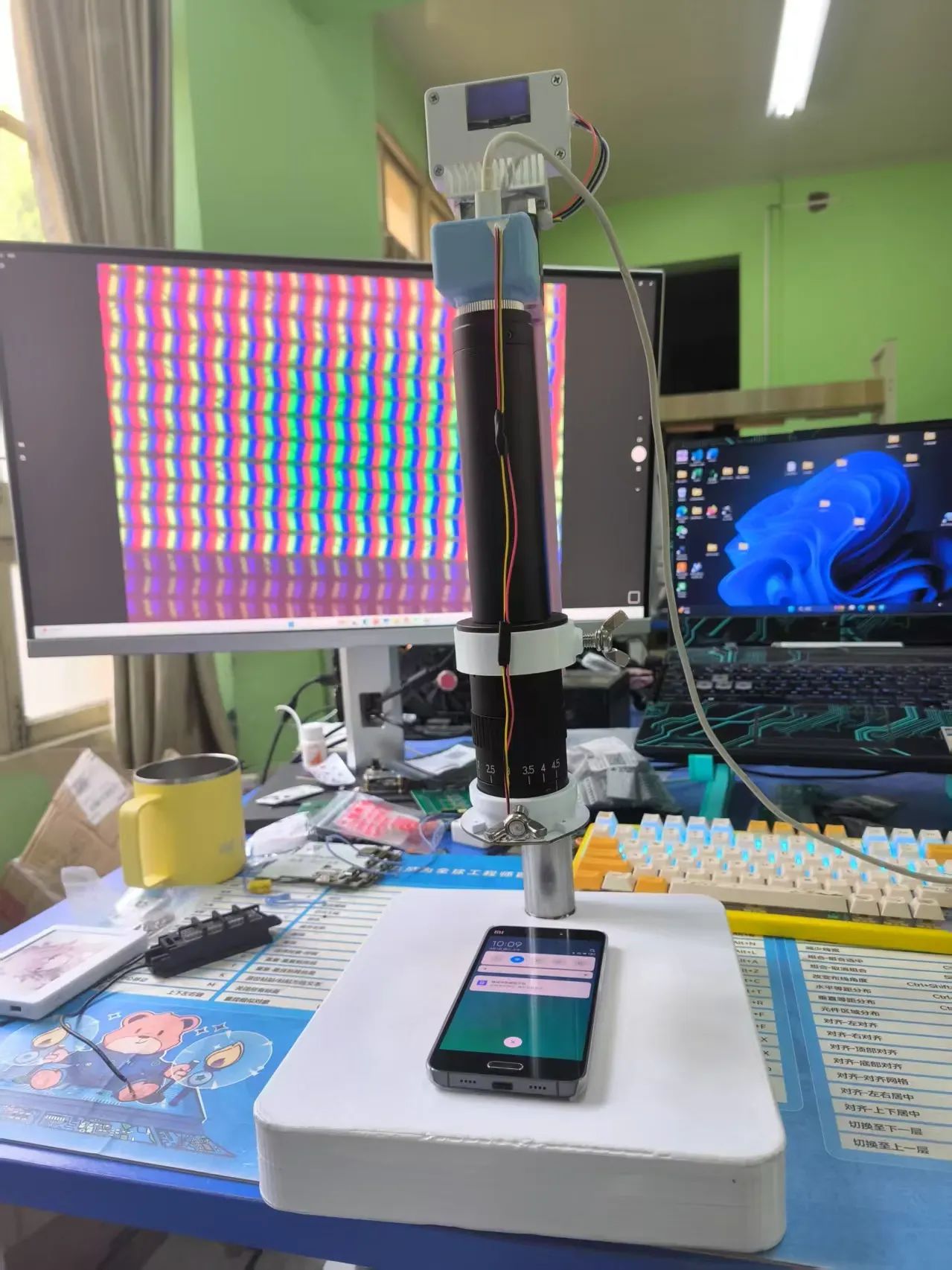

小结：这个电子显微镜，使用步进电机对焦，可将镜头运动精度提高到0.001mm，全3D打印结构设计，公模五金，无昂贵的CNC





下面是其项目特性、设计方案、成本说明、开源网址。







02

项目特性

”



• 整机重量：3.9kg，不易倾倒

• 电控行程：20mm；精度：0.001mm

• 镜头（可更换）0745 1x目镜 0.7-4.5x 连续变焦物镜

• CMOS （可更换） IMX298 1/2.8寸 16MP

• Type-C PD 20V输入（电机）

• Type-C USB输入 （相机/灯）

• 触摸无极调光LED







03

硬件设计

”



本项目硬件共3块PCB。下面是设计图：





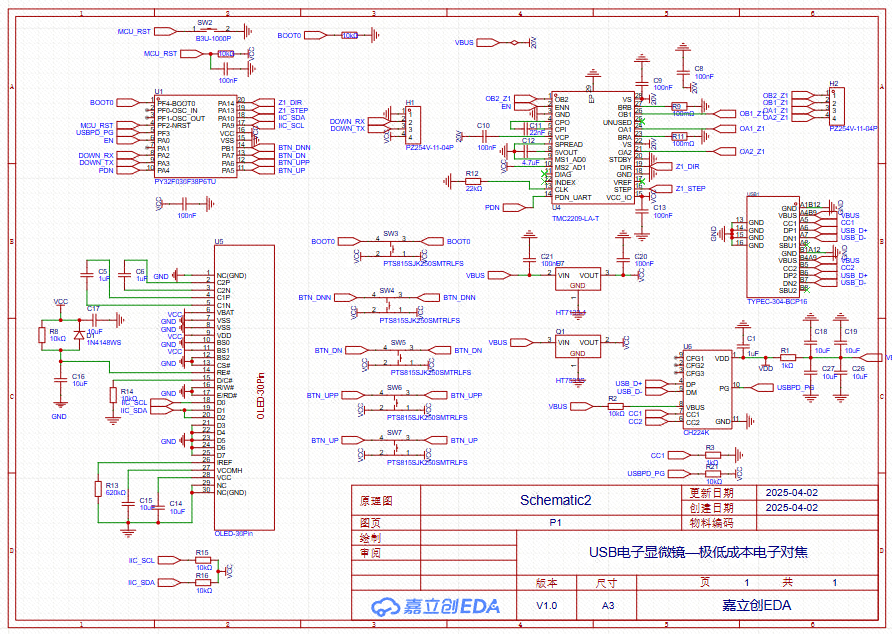

电机板原理图



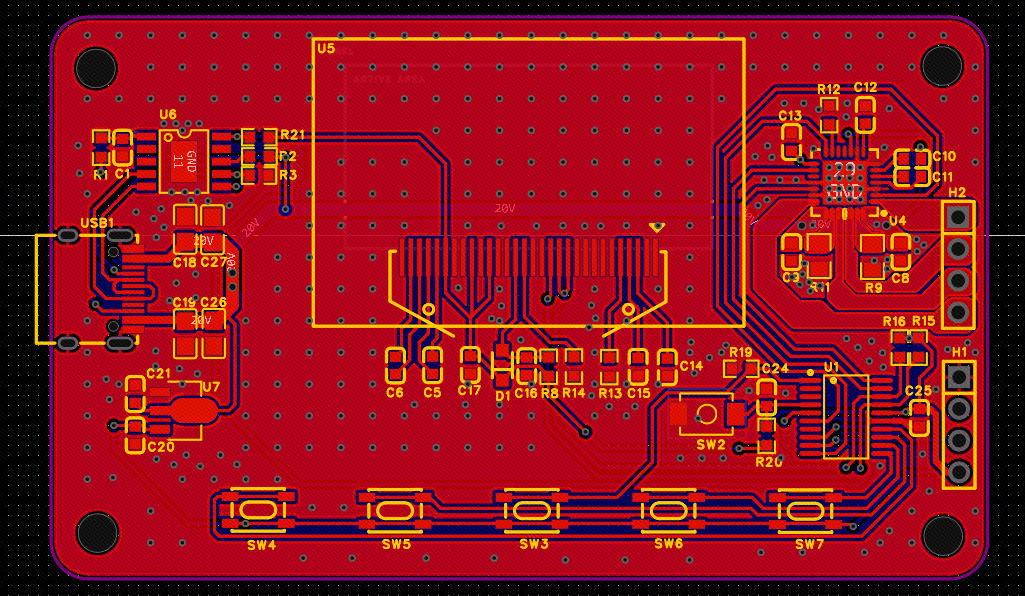

电机板PCB图

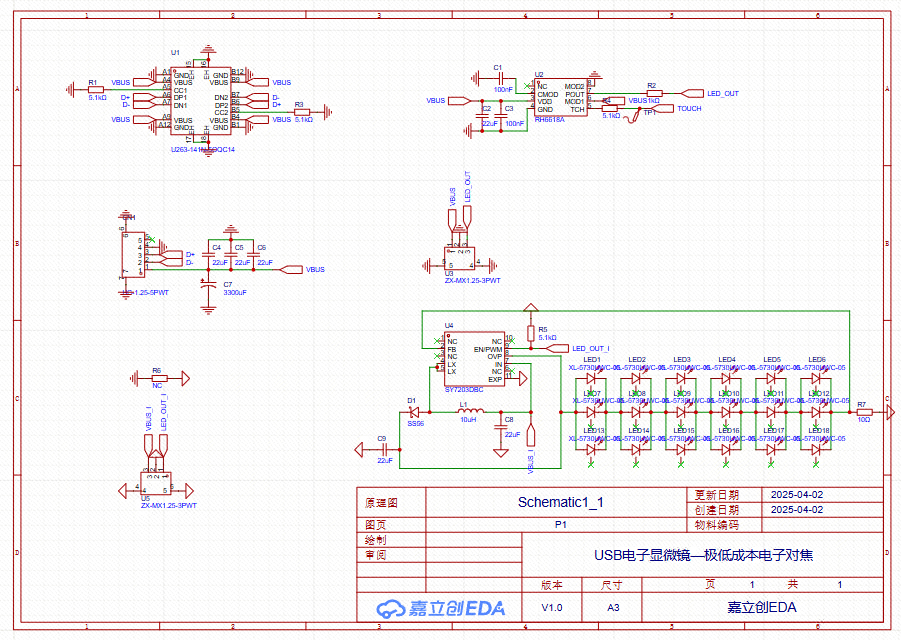

转接+灯板原理图

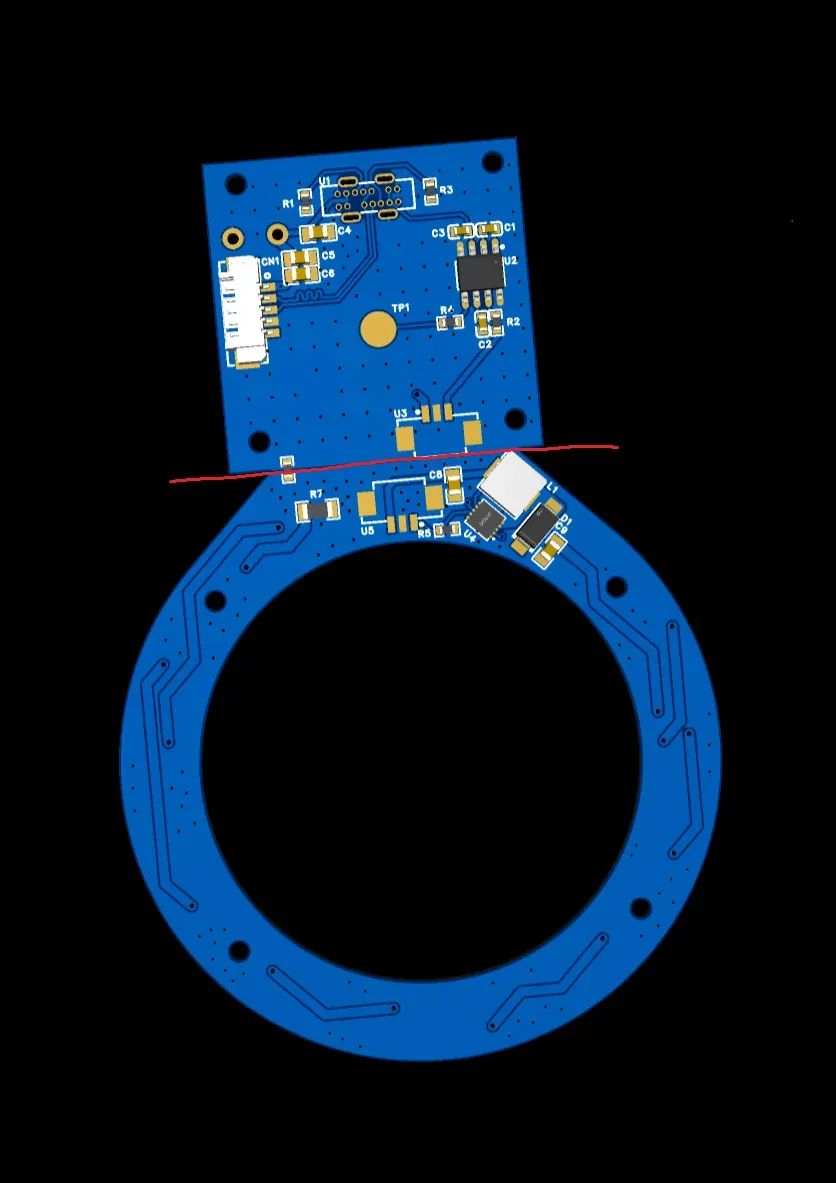

转接+灯板PCB图



不是有3块PCB吗？还有一块呢？



是这样的~灯板/转接板在同一PCB上，使用时需自行给PCB切一刀手动分开

一个小tip：

焊接电机板，其中TMC2209-LA-T建议淘宝购买约2￥，除1.3寸oled屏外一次铁板烧可完成焊接





04

软件设计

”



• 转接板/灯板无程序，焊接完即可使用

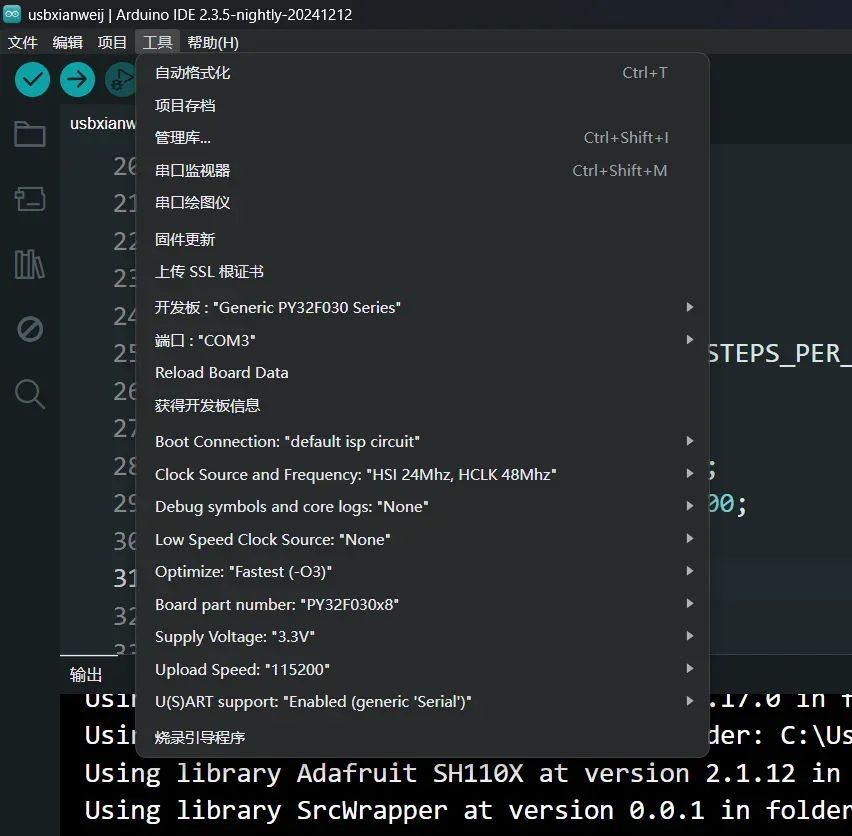

• 烧录代码，本项目提供源码，使用arduino编译，也可直接烧录HEX文件，使用串口烧录，上电按住BOOT键后RST即可进入烧录模式

• 如需自行编译可参考：

05

成本说明

”



• 机械结构部分（含耗材） 50.2￥

• 0745镜头 75￥

• USB摄像头板（IMX298 1600万像素） 180￥

• 电控（2*PCBA+手工焊接）约 30￥

全部机械零件为低成本公模件，并且只需1kg以内的PETG耗材：

*以上不包含螺丝、铜柱、导热胶等零碎物件

06

开源网址

”



本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：https://oshwhub.com/lir001/usb-electron-microscope-very-low
