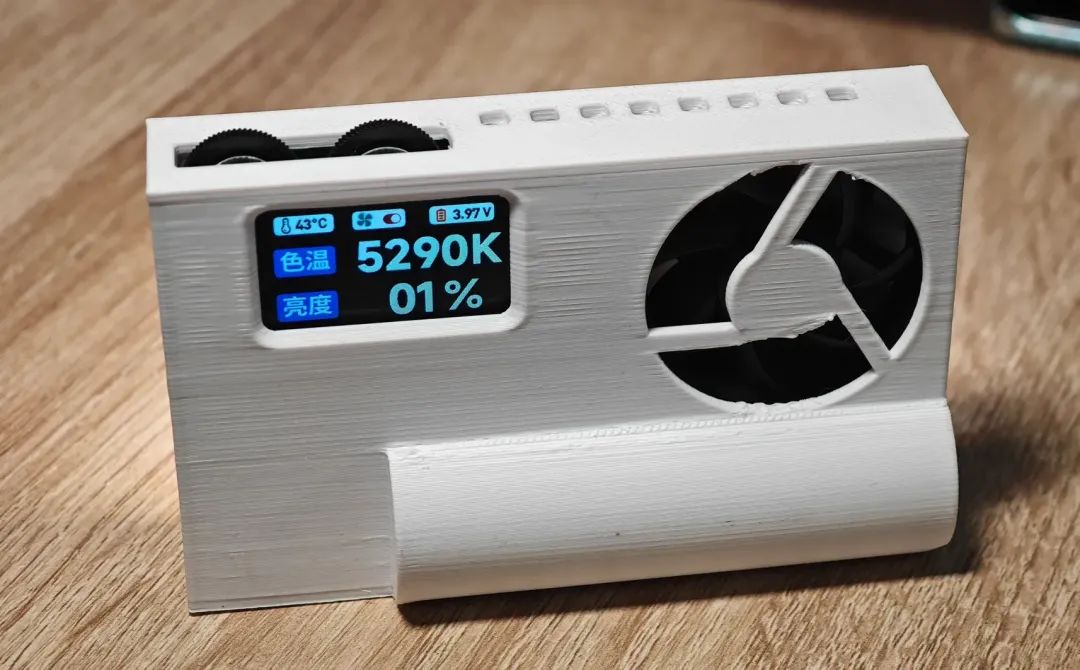

用STM32，做了个补光灯！

用STM32，手搓了一个补光灯！！

而且是智能补光灯！！

嘿嘿，我要做一个，这样给小芳拍照的时候，就可以用上啦~~





01

功能&亮点

”





01

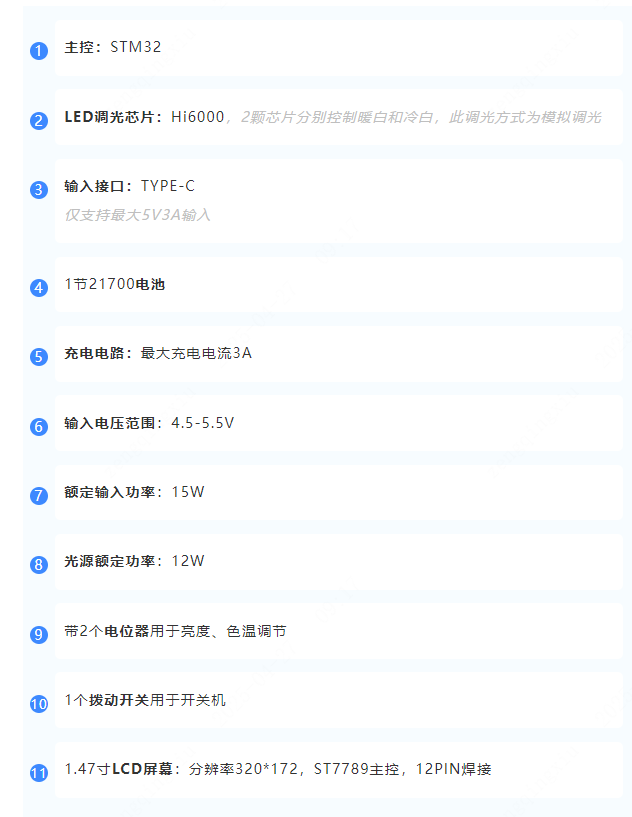

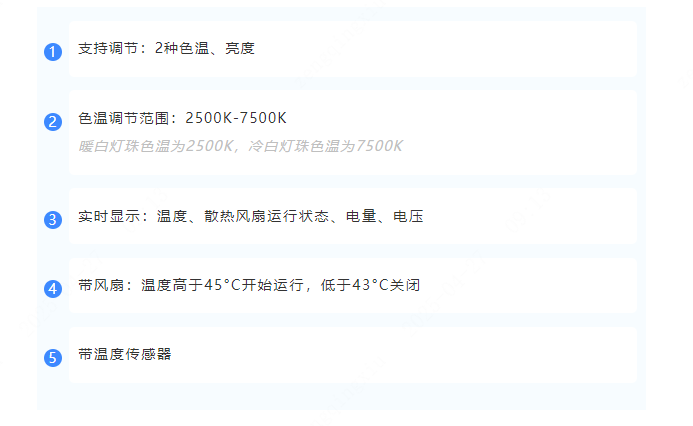

功能





02

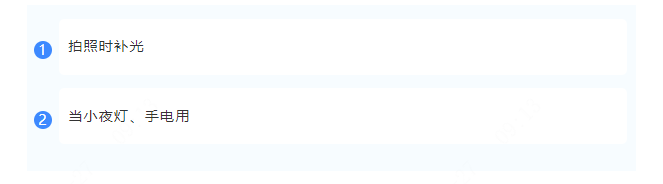

应用场景





想实现这些功能，如何设计？用起来会很烫吗？





02

硬件设计

”



项目由2块电路板组成——灯板、控制板。



灯板原理图

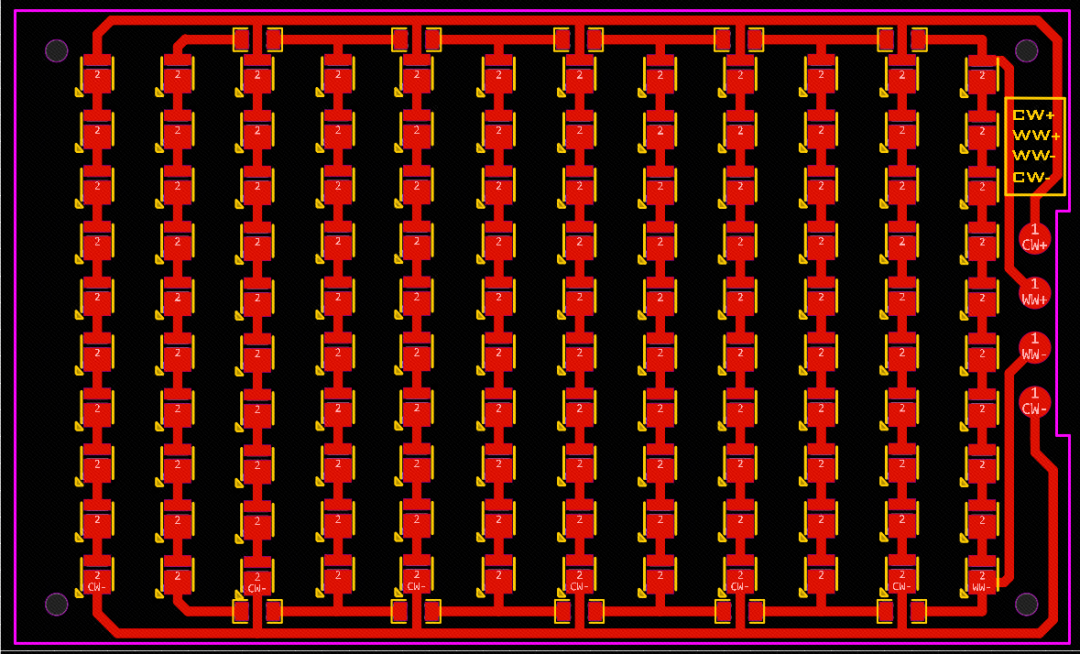

灯板PCB图

控制板原理图

控制板PCB图

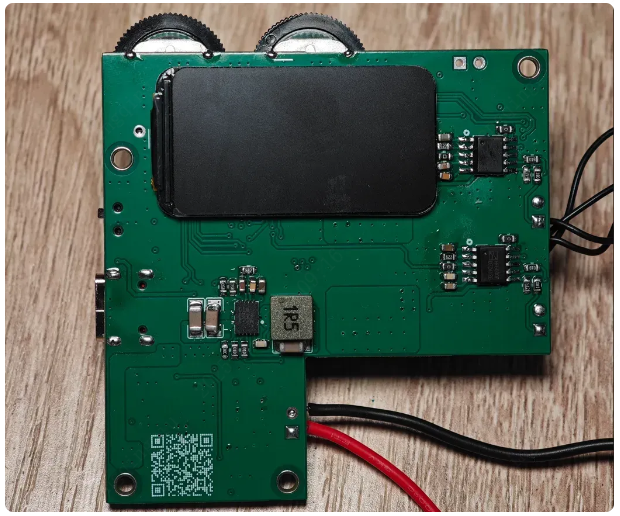

焊接好的主板正面

焊接好的主板背面





03

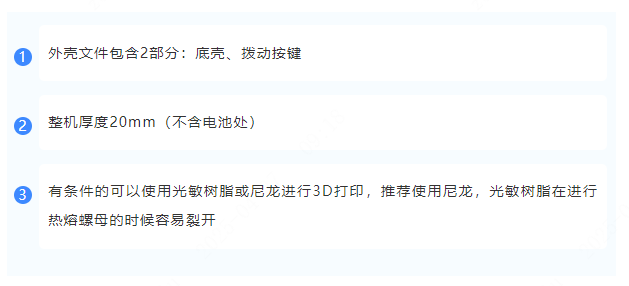

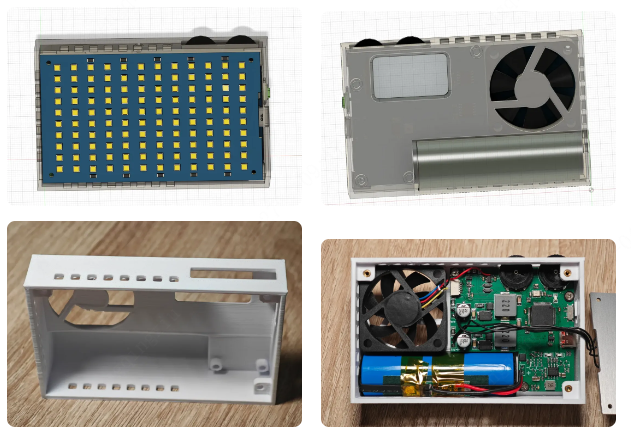

外壳设计

”





04

发热实测情况

”

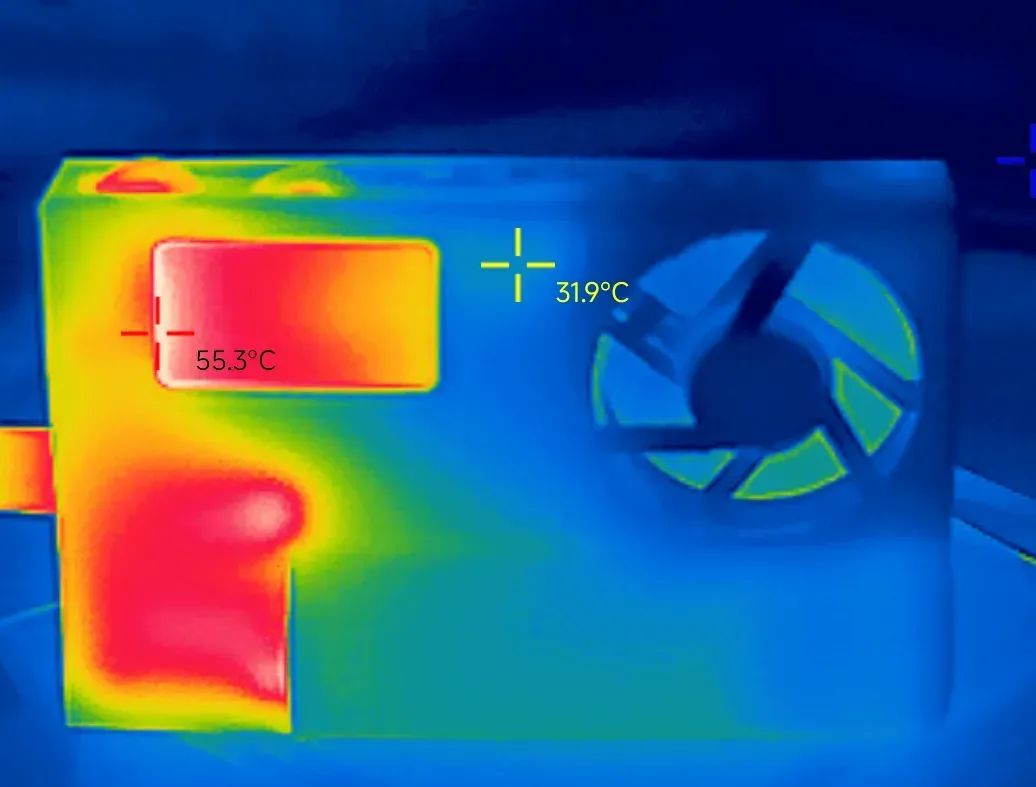

测试条件：2500K色温，100%亮度运行1小时

温度：55.3℃/31.9℃

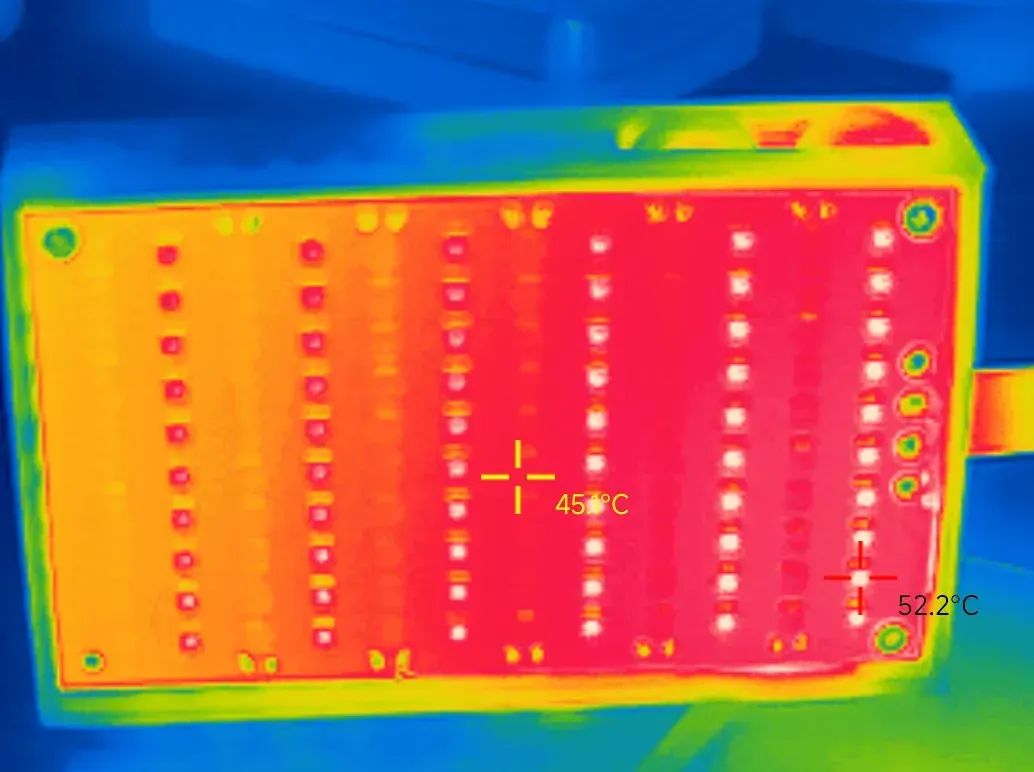

测试条件：2500K色温，100%亮度运行1小时

温度：45℃/52.2℃

结论：灯板的温度分布不均匀，风扇只能吹到一部分灯板，所以导致了一侧温度偏高



未经作者授权，禁止转载！

此项目仅供DIY和学习使用，禁止用于任何形式的商业用途，或以商业用途的其他形式开发



05

开源网址

”





本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：https://oshwhub.com/stm32eda/portable-rechargeable-double-col
