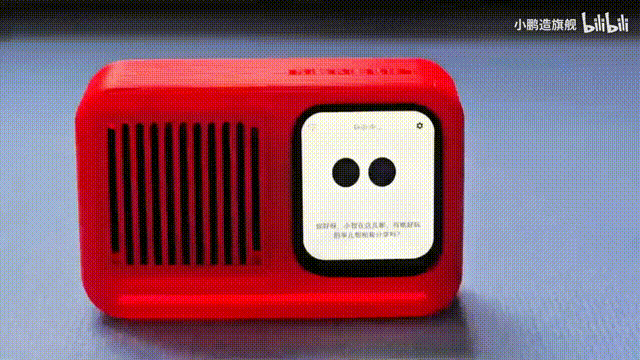

做了个AI聊天机器人，你可以和它“丝滑”的谈天说地~
最牛的是！

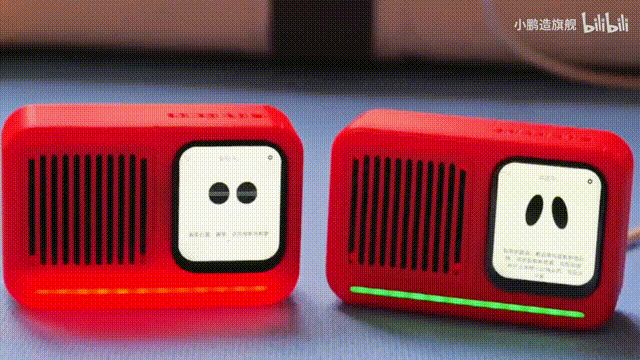

当你把两个这样的机器人放在一起……它们也能聊起来！！！
哇，这么好玩的机器人，是怎么设计出来的？！我要复刻！！
原理图

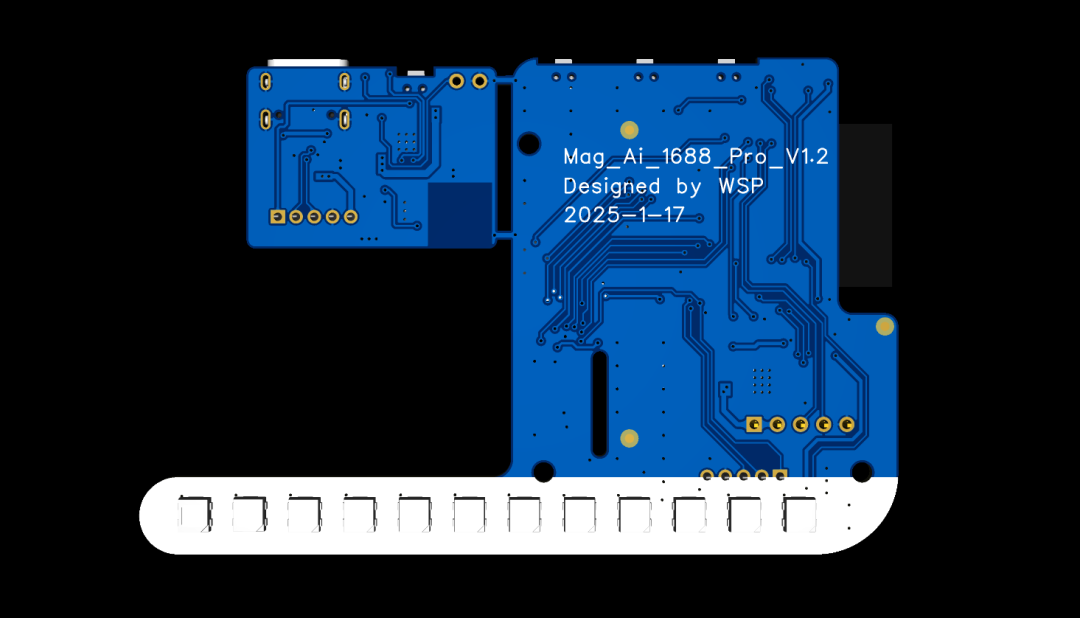

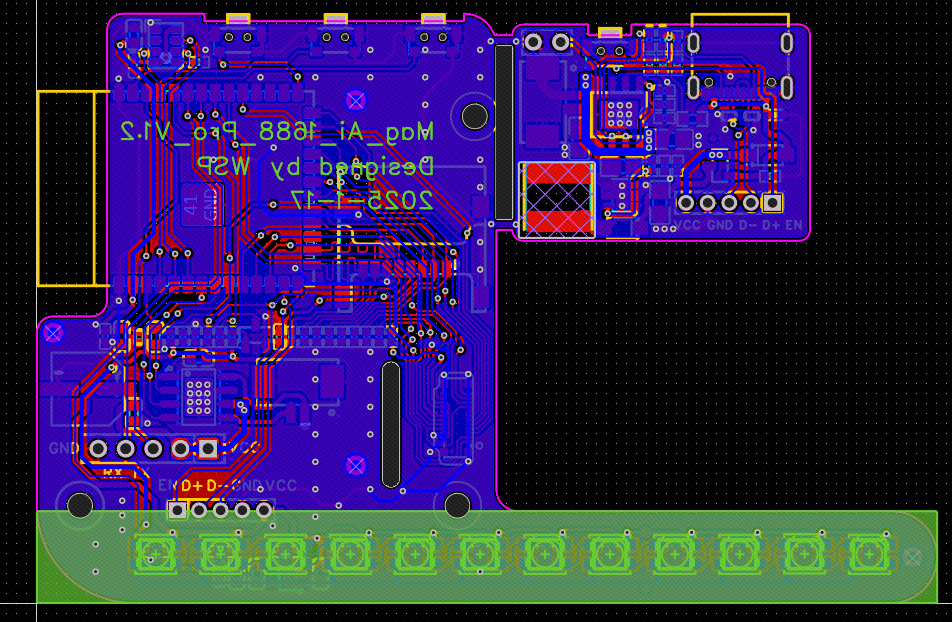

PCB图

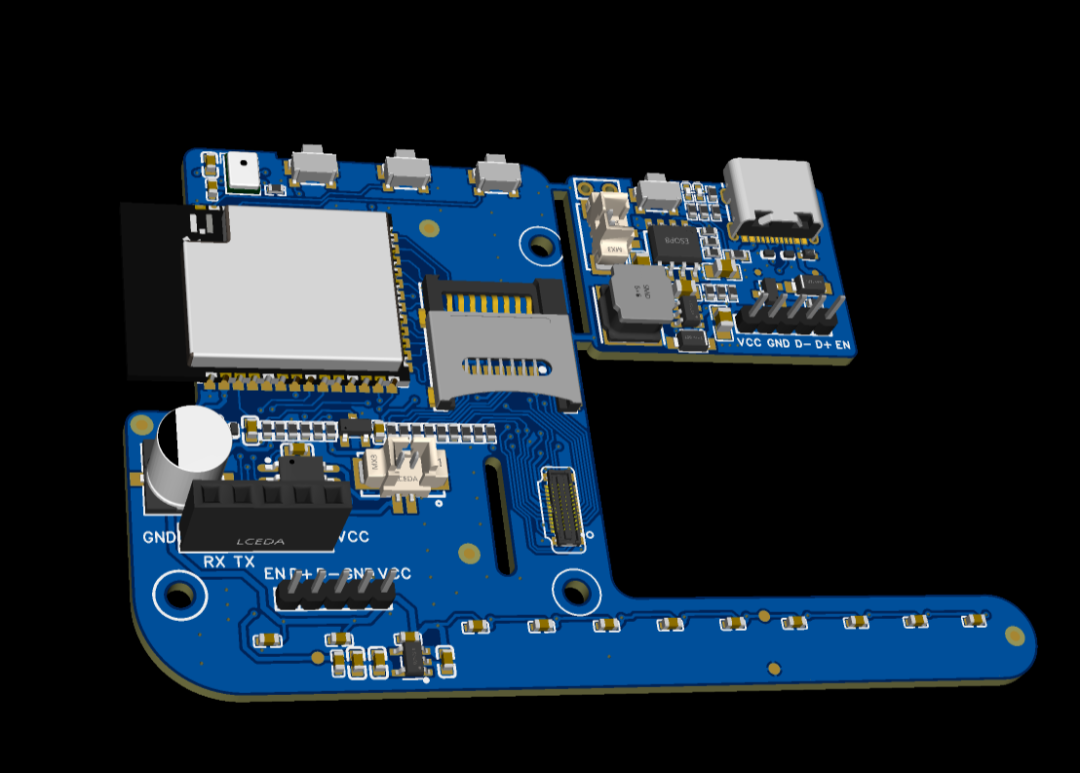

3D图

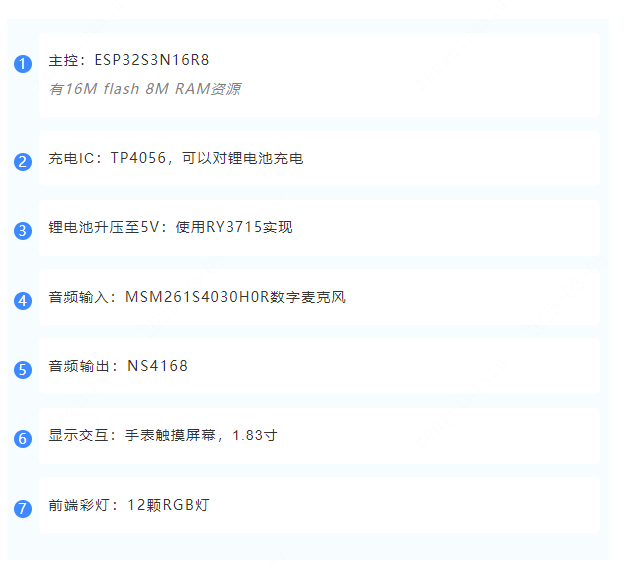

硬件参数：
工作原理：
机器人通过MSM261S4030H0R数字麦克风采集音频数据，传入ESP32S3N16R8本地AI实现语音唤醒。唤醒后通过WIFI将数据发送到服务器端，实现AI语音实时对话。
软件部分使用@牛逼的小虾米（B站UP主）开源的xiaozhi-esp32软件魔改的。
显示表情包使用@稚晖君（B站UP主）开源的透明小电视。

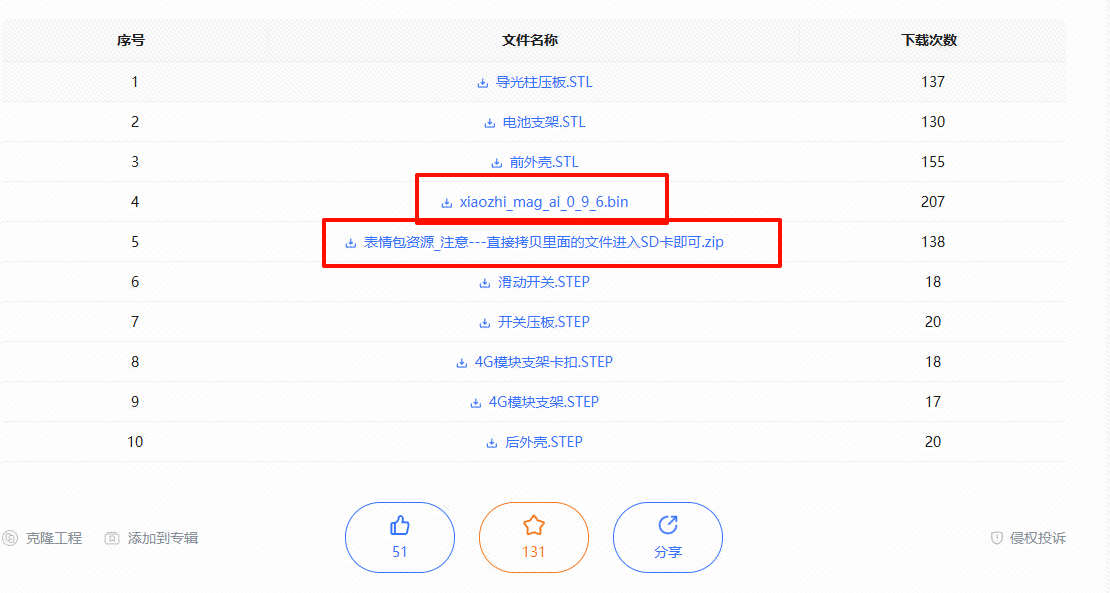

都在开源网址的附件部分下载：
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：https://oshwhub.com/wsp666/mag_ai
