以后谁敢偷我自行车？！我做了一个很牛的4G定位器……
2025-03-11 12:00:19阅读量：374
做了一个4G定位器。
把定位器的可玩性，发挥到了极致！！
演示一下！
（3图）

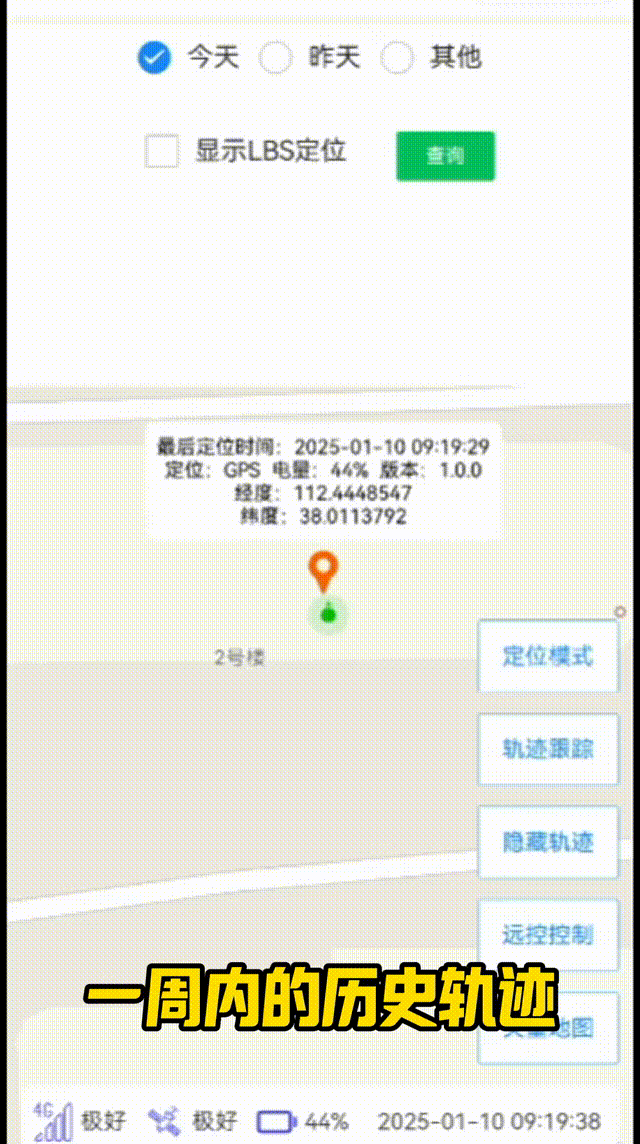

一周内历史轨迹，超直观查看！
好适合[骑行/跑步]结束后，发朋友圈打个卡~
无需下载APP，小程序可实时查看位置
即开即用，超方便！
电脑端控制界面
嘿嘿嘿，以后谁用了我的自行车我的定位器，我一看就知道！

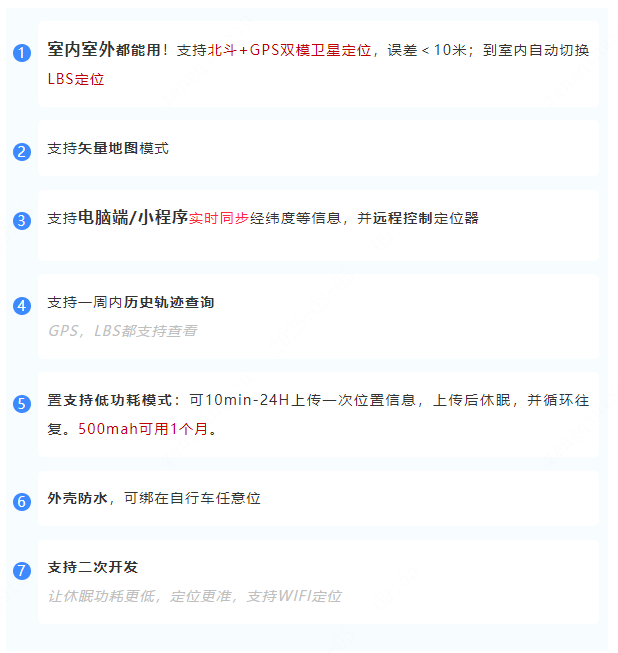

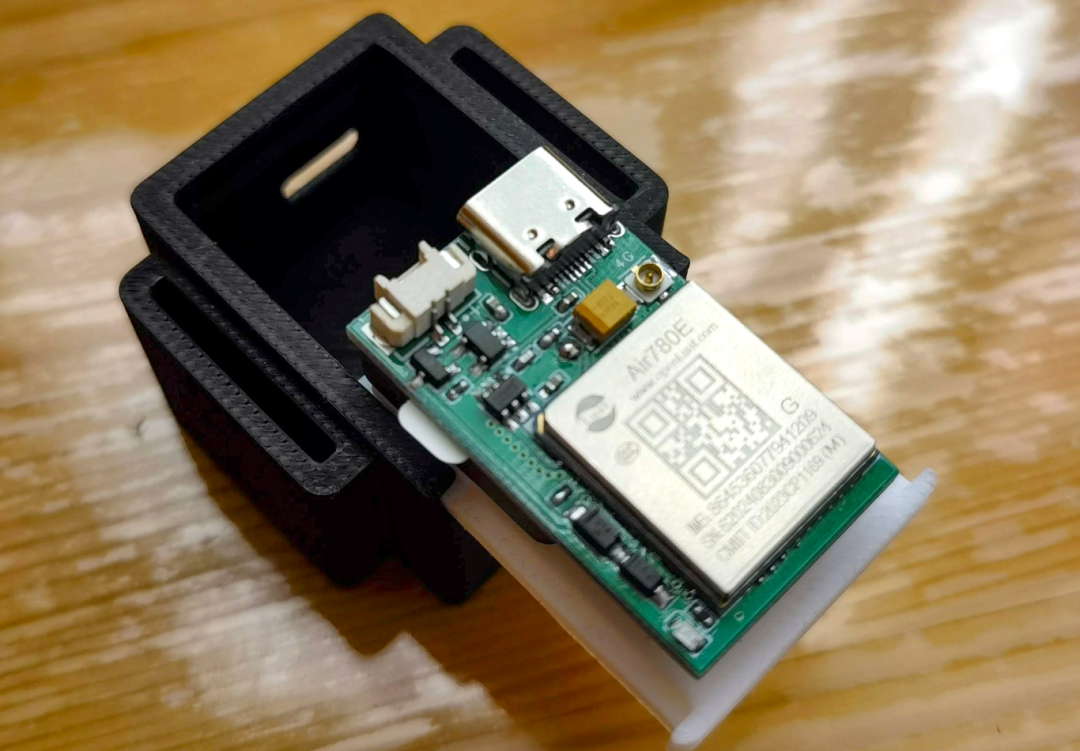

硬件部分采用合宙Air780EG设计。

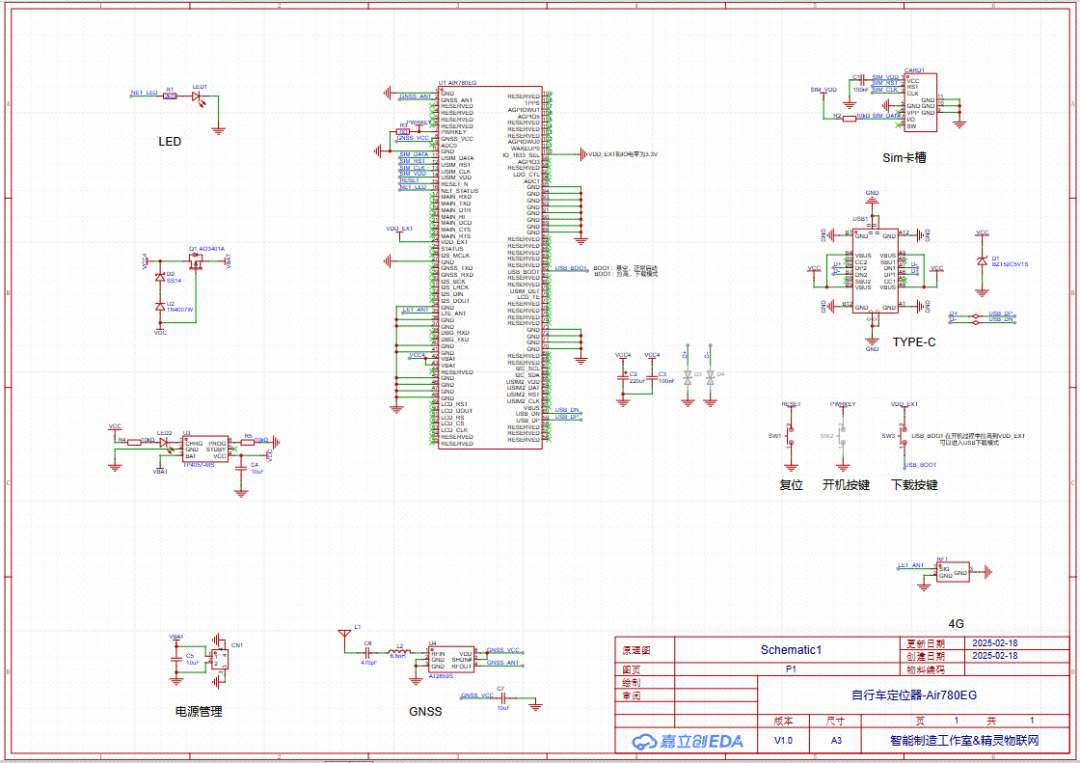

原理图

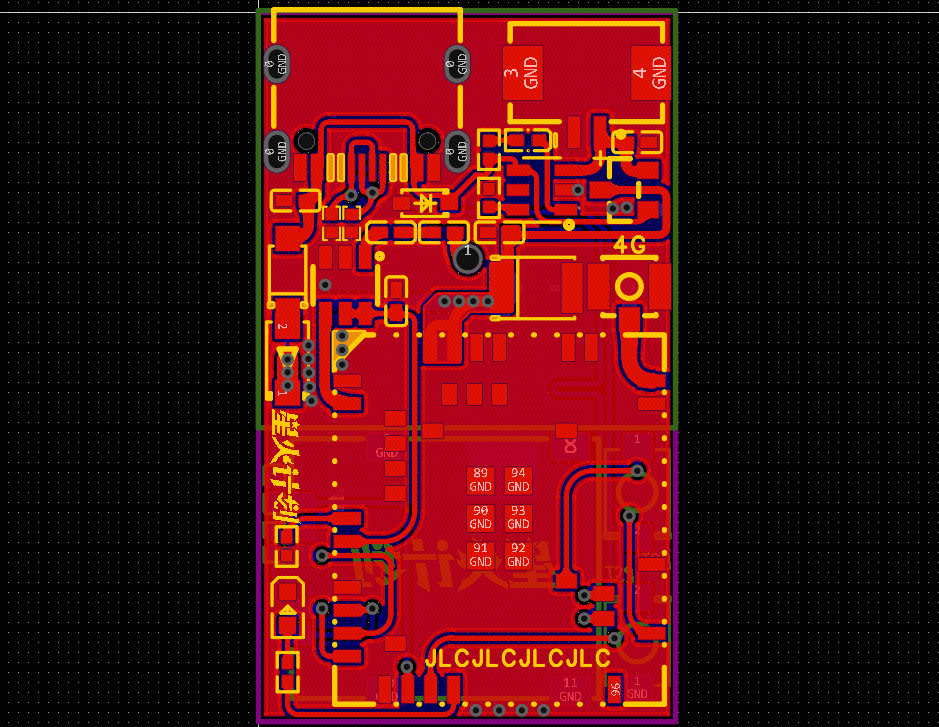

PCB图
这里简述一下设计思路/原理▼
①设备上电电流较大，未连接电池的情况下，可能导致掉电，这种情况，怎么破？

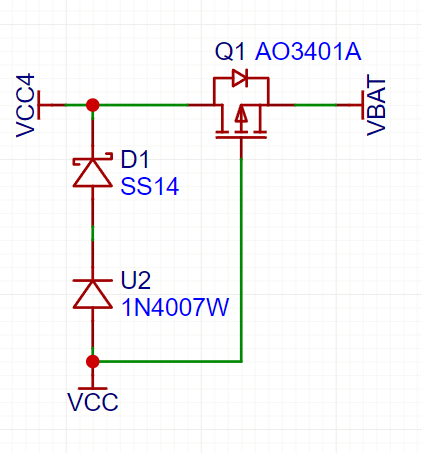

我采用一个简单的电源切换电路，确保供电稳定。
该电路通常用于在两个电源之间进行切换，以确保设备在主电源（VCC）失效时能够无缝切换到备用电源（VBAT）。
具体来说：
-
Q1 (AO3401A)：这是一个P沟道MOSFET。当VCC4提供电压时，MOSFET的栅极电压低于源极电压，MOSFET导通，VBAT通过MOSFET连接到负载。
-
D1 (SS14)：这是一个肖特基二极管，用于防止电流从VBAT回流到VCC4。当VCC4电压高于VBAT时，肖特基二极管反向偏置，阻止电流流动。
-
U2 (1N4007W)：这是一个普通的整流二极管，用于防止电流从VCC回流到VBAT。当VCC电压高于VBAT时，整流二极管正向偏置，允许电流从VCC流向VBAT。
工作过程如下：
-
当VCC4电压正常时，MOSFET Q1导通，VBAT通过Q1连接到负载，负载由VCC4供电。
-
当VCC4电压下降或失效时，MOSFET Q1关断，VBAT通过D1和U2连接到负载，负载由VBAT供电。
-
D1和U2确保电流只能从VCC流向VBAT，防止电流反向流动。

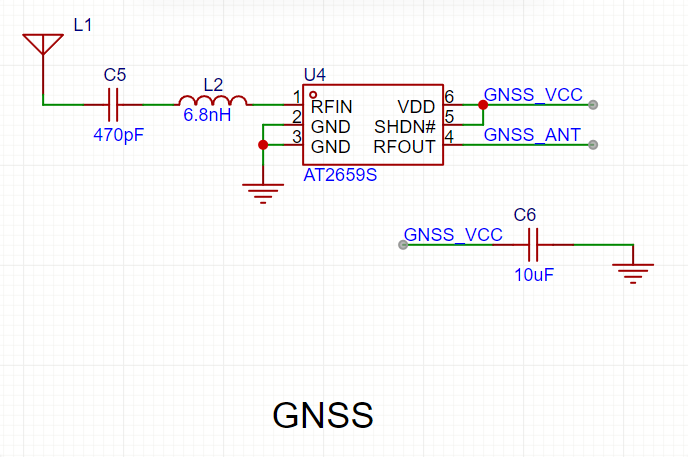

②天线设计说明
780EG支持有源、无源GNSS天线。本项目使用有源天线，并使用LAN放大，增益为传统无源天线信号的6倍以上。低噪声放大器选型：：AT2659S
这里有2个方案：
方案一：有自己的云服务器
参考我的教程，直接修改Code中的projectConfig.lua即可完成，支持四种平台：
-
精灵云 fairycloud
-
阿里云 aliyuncs
-
OneNET onenet
-
自建服务器 privatecloud
以上四选一，即可开始配置（配置教程参考第5章指引，前往开源原文了解详情）
方案二：无服务器
提供固件，自行烧录即可开始使用，无需配置修改
DIY成本预计40元左右
PCB使用嘉立创EDA设计，支持免费打样
作者参加了2025星火计划-悬赏赛道：
-
活动已提供耗材支持：96.47元，根据项目情况，最高可提供2W耗材
-
作者获得开源活动奖金：2500元
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：https://oshwhub.com/gbn2333/bicycle-locator-air780eg
