随着智能家具的普及，对照明的频闪要求越发严格，除了频闪仪要求的频闪深度，频闪指数，PST，SVM等指标外，国内客户基本都是用手机拍摄，是否有水纹波等高频闪烁。按照IEEE1789测试标准，通常调光频率大于4K，常规的频闪测试就可以豁免通过，但是如果要手机完全拍不到，至少需要16K以上的PWM调光频率，但是传统的PWM斩波调光方式，调光频率高了后，调光线性度，低亮度调光平滑度都会受到影响，很难满足高端的调光照明市场。



针对高端的无频闪需照明求，深圳智芯半导体推出的高端PWM调光信号内部转模拟调光芯片系列Hi5000，芯片可以做降压恒流，升压恒流，还可以做升降压恒流，8-65V输入电压可以适配市场绝大部分高端调光照明需求。

特性如下



Hi5000特性	Hi5000应用领域
l支持降压、升压、升降压拓扑 l支持100：1的PWM转模拟调光比 l支持10000：1双路混合调光 l支持10：1模拟调光 l工作电压范围6.5-75V l固定工作频率130KHz l支持软启动 l支持欠压保护 l支持输出过压保护 l转换效率>95% l负载调整率<±0.5% l低待机功耗 l真正无频闪调光 l支持最大输出电流设置 l支持调光频率超过32K l支持PWM转模拟/模拟调光/PWM调光 l内置80VLDO供电 l恒流精度≤±3％ l支持过温降电流	l0-10V调光 lDali调光 l智能照明 l户外D照明



原理图如下



共阳降压恒流Hi5000原理图	非共阳降压恒流Hi5000原理图
升压恒流Hi5000原理图	升降压恒流Hi5000原理图

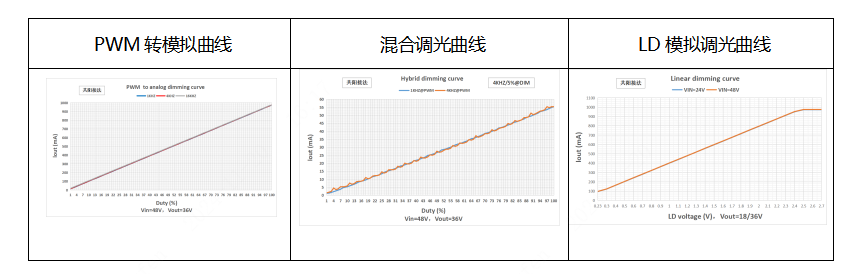

电流输出曲线如下图：测试条件：降压非共阳，VIN：48V，Vout:1A/36V



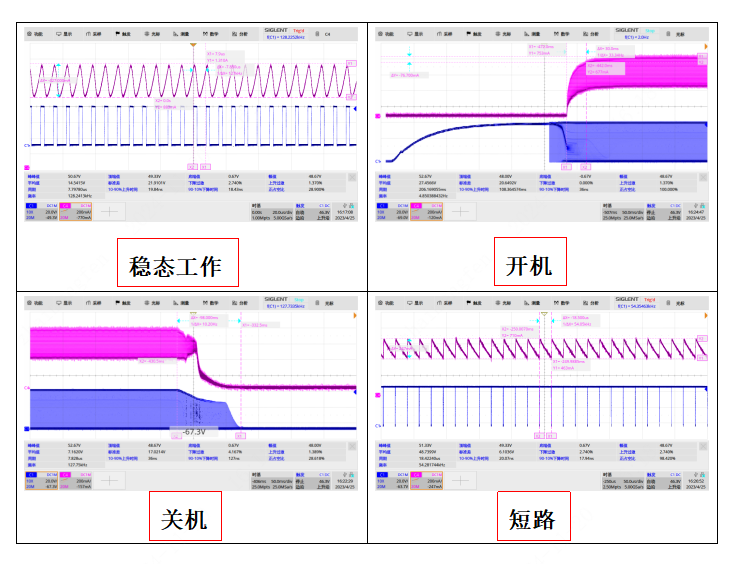

稳态波形



上图为Hi5000的PWM转模拟输出的稳态波形，从上面的电流曲线可以看出，输出为一条直线，非斩波，绝无频闪！

常用的型号



升降压/升压/降压 恒流系列
型号	最高耐压	最大输出电流	驱动方式	封装	工作模式	频率	特点
Hi5000Q	80V	10A	外置MOS	QFN16_4X4	平均电流/PWM	130KHZ	降压、升压、升降压应用，宽输入电压范围，超低待机功耗，100:1 PWM转模拟调光，10000:1混合调光，  ＜±0.5%的负载调整率，支持10:1 模拟调光，无频闪
Hi5000H	80V	10A	外置MOS	HTSSOP16	平均电流/PWM	130KHZ
Hi5001Q	80V	1.5A	内置MOS	QFN16_4X4	平均电流/PWM	130KHZ

方案特点



1. 转换效率>95+%，支持三种拓扑，能满足各种输入输出要求

2. DIM口支持完全无频闪调光，调光深度1:100；

3. DIM与PWM口两路混调，调光深度1:10000；

4. 调光过程中完全无任何抖动，全程丝滑调光，十分平顺；

5. PWM调光信号支持100HZ-32K，MCU的选型更灵活，同时LD支持模拟调光及软启动；

6. 高恒流精度±3%，高负载调整率±0.5%。

7. 有OTP,OVP,OSP.OLP多种保护，芯片更加稳定可靠。



市场应用

此系列除了在智能照明上表现优异之外，目前此系列也已在DALI电源，车大灯，医疗器械，图像采集等高端应用场合。
