高端晶体振荡器
杭晶电子成立与2010年3月,是由原国营厂技术和生产骨干组成的联盟企业,专精于石英频率控制元件之研发、设计、生产与销售。 通过专业的团队组合及先进之生产技术,建立完整的产品线,石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应链系统,为客户提供全方位的服务。在压电晶体行业,杭晶国际的技术、质量均处于领先地位。
全面实现现代化的ISO9001及国军标GJB 9001C标准管理模式。所生产的产品均已获得RoHS、SGS和REACH认证。
下面从各个参数介绍一下VCXO(电压控制振荡器)、TCXO(温补晶体振荡器)、OCXO(恒温晶体振荡器)。
什么是VCXO
VCXO(Voltage Controlled Crystal Oscillator),相比较常规的石英晶体振荡器,是一种外加电压偏置或调制其输出频率的晶体振荡器。改变控制脚的电压,输出频率会按照一定的斜率发生变化,这个斜率通常为正斜率,也就是随着控制电压的上升,频率升高。VCXO的温度特性与PXO相同,由内部的石英晶片的温度特性决定。广泛应用于通讯、精密仪器及军工等领域。
VCXO的牵引能力
定义方式1:绝对牵引范围(APR)。他定义的晶振的输出频率与标称频率的偏差与频率稳定度、电压变化、负载变化、老化等影响的总和。
定义方式2:仅指控制电压所影响的频率偏差相对于基准电压下的频率偏差的差值,不考虑温度、Vdd、负载变化、老化等影响因素。

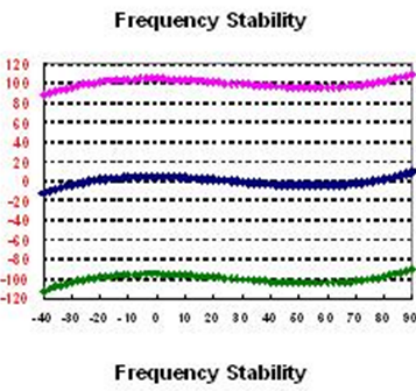

VCXO的频率-温度特性曲线
VCXO的频率-温度特性曲线与它所使用的CRYSTAL的曲线基本一致。在不同的控制电压之下,它的温频曲线发生了平移。
什么是TCXO
TCXO(Temperature Compensated Crystal Oscillator ),通过模拟或者数字的补偿方式,利用晶体负载随温度的变化而补偿晶体的频率-温度特性,以减少其频率-温度偏移的振荡器。是一种高精度晶体振荡器。
VCTCXO( Voltage Controlled Temperature Compensated Crystal Oscillator ),在TCXO的基础上增加压控功能,可以通过改变控制电压来改变输出频率,又具备较低的频率-温度偏差的振荡器。广泛应用于通讯导航、移动终端、精密仪器和军工等领域。
TCXO的工作原理
通过不同温度下负载电抗的变化,补偿晶片的频率-温度偏差,使振荡器最终的频率-温度偏差非常小。
TCXO的频率-温度特性曲线
通过温度补偿网,可以使振荡器的输出频率-温度偏差控制在±0.5PPM以内。
什么是OCXO?
将石英晶片置于恒温槽内,使晶片的温度基本维持不变的晶体振荡器。它通常使用AT切角和SC切角两种石英晶片制作振子。广泛应用于通讯基站、微波雷达、精密仪器、遥测、导航等领域。
OCXO基本原理

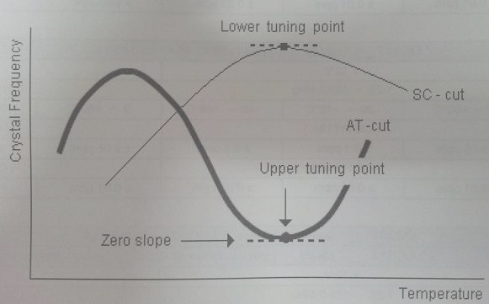

对于AT-CUT的晶片来说,存在两个温度系数为0的点,一个在低温区,通常为零下,另一个在高温区。找到高温区的这个0温度系数点,将晶片置于该温度下的恒温槽内,将获得非常高稳定度。
对于SC-CUT的晶片来说,高温区有一个0温度系数点,且该点的曲线相比AT-CUT来说更平坦,可以获得比AT-CUT更高的稳定度。
OCXO典型应用领域
频率基准源、无线基站、中继器、微波收发器、雷达系统、测试仪器、频率计数器、网络分析仪、频率发生器、数据通信、高速交换机、卫星调制解调器、时钟源、GPS
产品推荐
商品编号 |
厂家型号 |
规格 |
品牌 名称 |
晶振 类型 |
下单链接 |
C5119013 |
TC32H4-25.000-33GNDTNL |
SMD3225-4P |
HCI |
有源 晶振 |
|
C2925610 |
VC32H6-50.000-33KDT1J |
SMD3225-6P |
HCI |
有源 晶振 |
|
C2905344 |
CO75D6-125.000-33JDTST |
SMD7050-6P |
HCI |
有源 晶振 |
|
C2925607 |
CO53D6-125.000-33KDTSN |
SMD5032-6P |
HCI |
有源 晶振 |
|
C2962757 |
CO53D6-200.000-33KDTSTL |
SMD5032-6P |
HCI |
有源 晶振 |
|
C2905351 |
CO75D6-156.250-33JDTST |
SMD7050-6P |
HCI |
有源 晶振 |
|
C5119015 |
VC32H6-40.000-33JDTSNL |
SMD3225-6P |
HCI |
有源 晶振 |
