1、简介
一只与众不同的手表，简洁，美观；没有大屏，肯定不是手环；一半时间，一半空白，深耕现在，创造未来；附带极客范，资源不封闭，开放式可编程，打造专属于自己的那块表；四针式磁吸式充电，兼顾固件下载；模块化设计，可拆卸；主控板与显示板分离，便于更换为其他MCU。
2、设计要点
本项目的主要目的是做一款可编程的超薄开源手表，侧重于开放性，希望更多的人加入进来。从产品理念和外观上做差异化设计，开启编程之门。外观简洁大方，不是单纯拿开发板拼凑的半成品，真正可以外出佩戴的。硬件资源完全开放，方便根据自己的需求编写属于自己的应用。如果要求不多，也就当个时尚手表用，也是完全可以满足要求。
电路设计上采用模块化设计，显示与主控部分分离，方便后期更换不同的主控，以期实现不同的性能要求。交互方面采用一颗电容触摸按键，响应用户的操作。固件下载可以使用一根磁吸式数据线完成，同时可以兼顾充电功能。功能上支持最基本的计时功能，游戏、计步、设置等也做了适配。更多的功能需要靠大家发掘了。
尺寸：35(长)*38.5(宽)*8.7(厚)mm
硬件部分

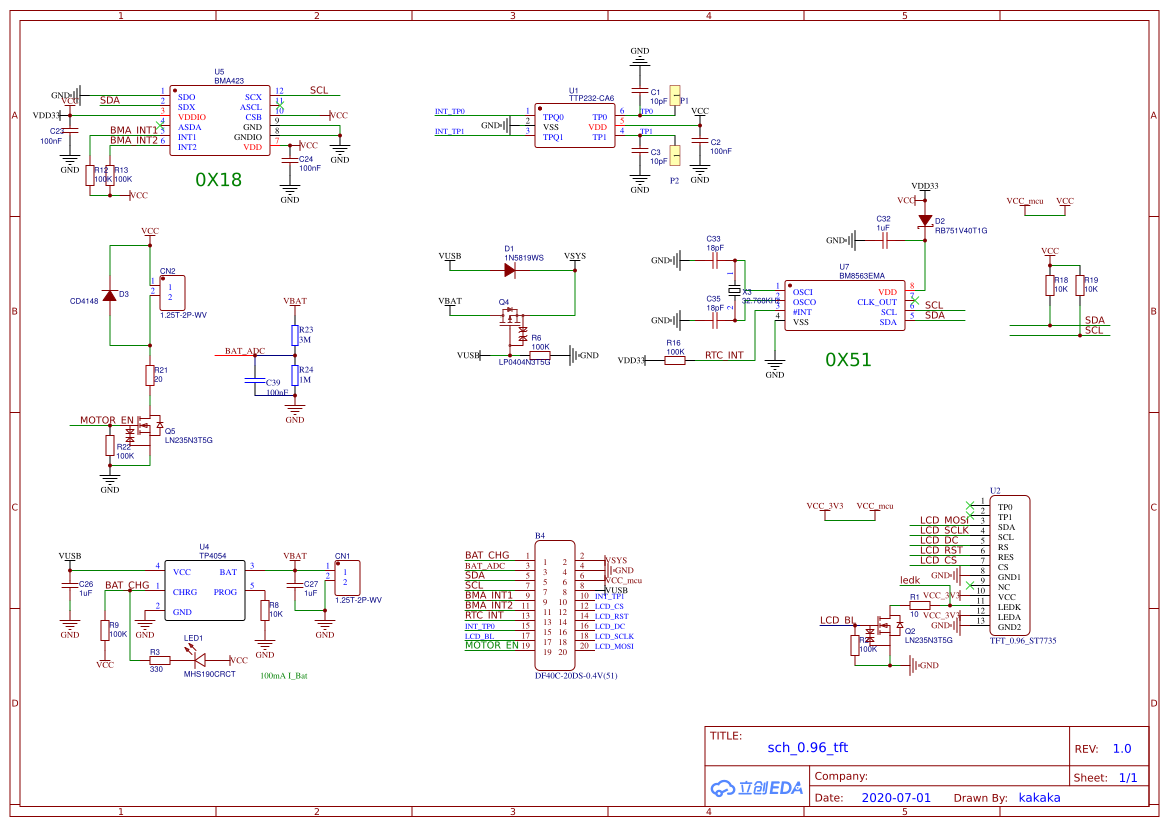

1、采用模块化设计，显示板和主控板分离2、显示部分目前支持0.96、1.14寸两种屏幕以及LED矩阵，集成基本的RTC、运动、充电、背光、电压检测、锂电切换电路

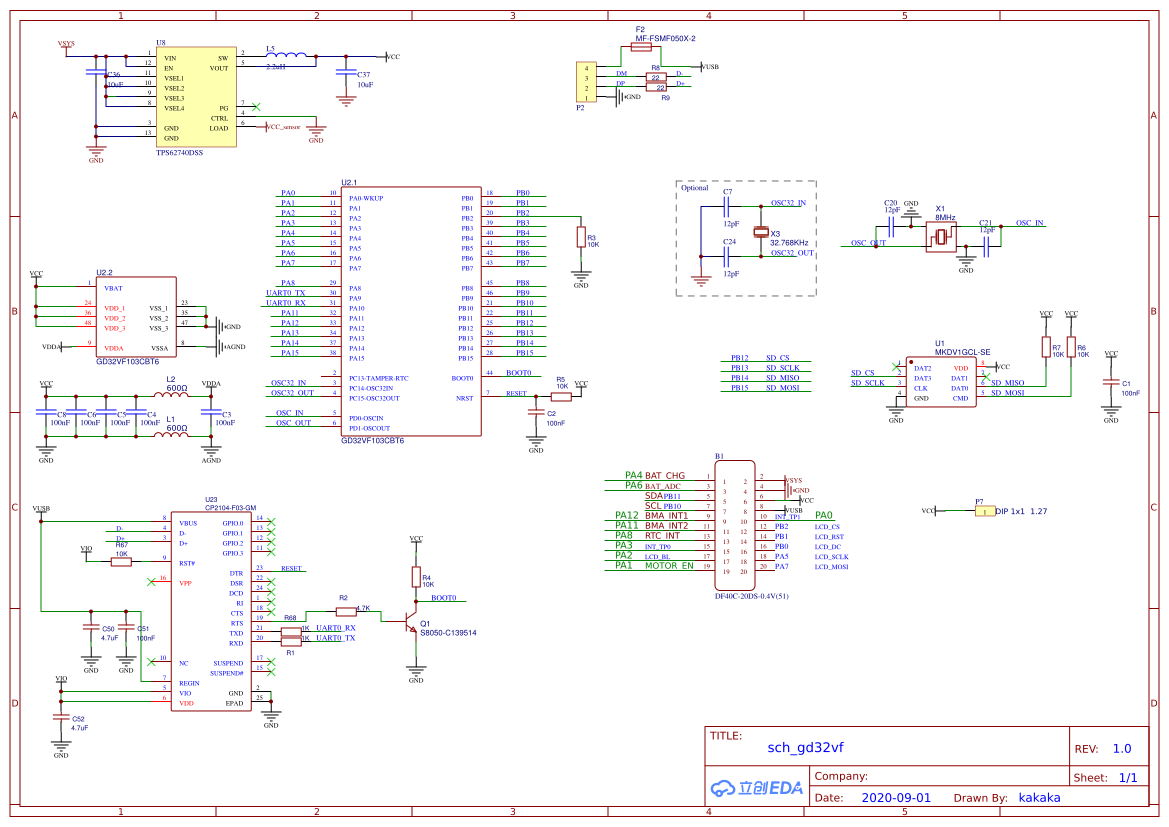

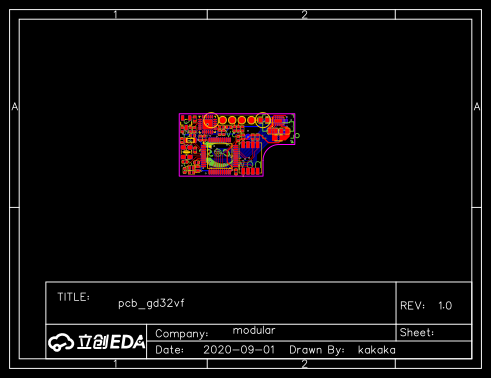

3、主控部分集成基本的固件下载电路、供电电路、最小核心电路
4、两板采用B2B连接器实现信号对接
5、支持SWD调试
6、根据不同的想法可以更换为不同的板子，比如更换显示屏为LED矩阵，或者更换为其他主控GD32等
元器件部分详见BOM清单。表带为宽20mm的常用表带，两颗直径4mm纽扣磁铁，4个弹性顶针，1根USB磁吸式充电线。
软件部分
1、主要集中在功耗处理和UI交互上2、程序的功耗处理方面主要是尽可能多的让MCU进入睡眠状态
3、尽可能保证传感器等的低功耗处理
4、编写UI切换框架，方便添加每个功能页面
5、编写按键响应处理

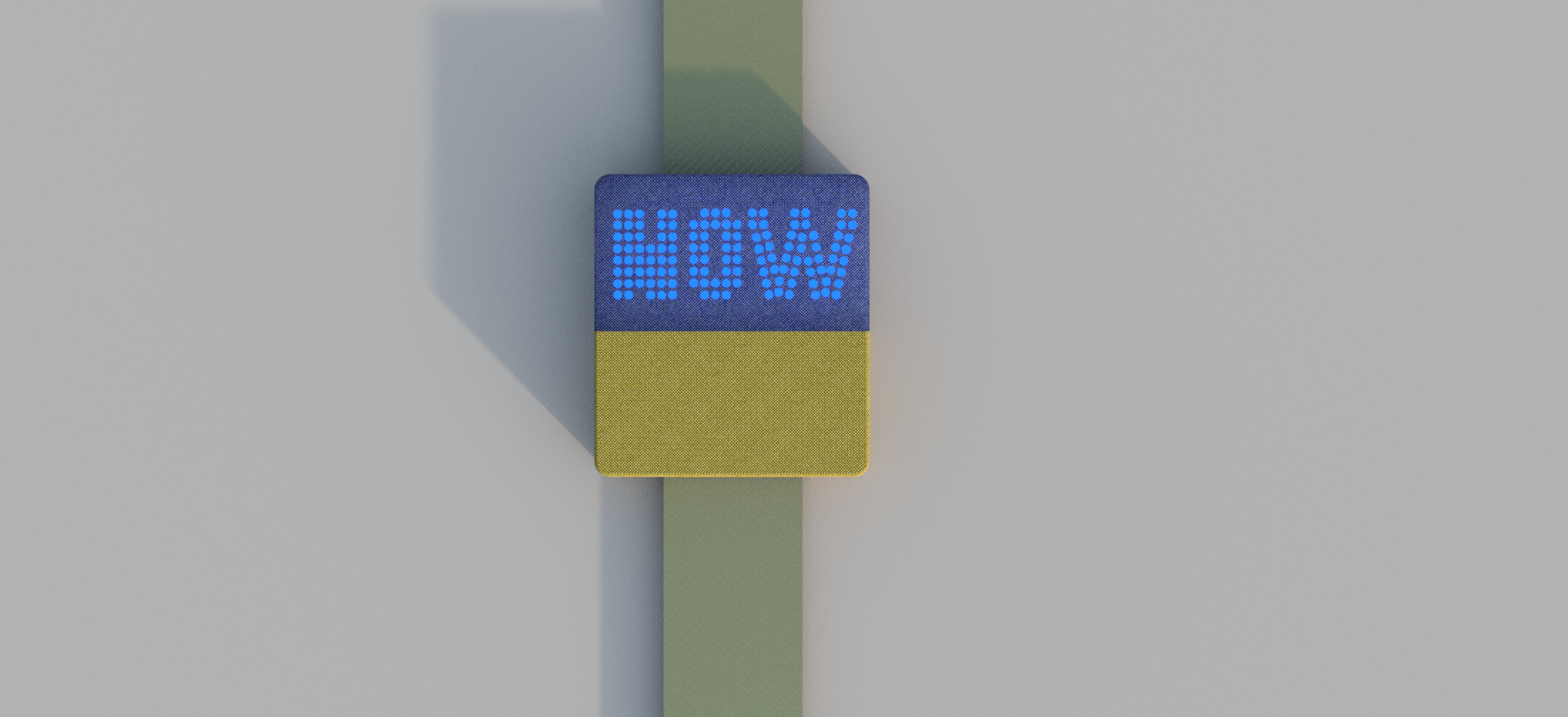

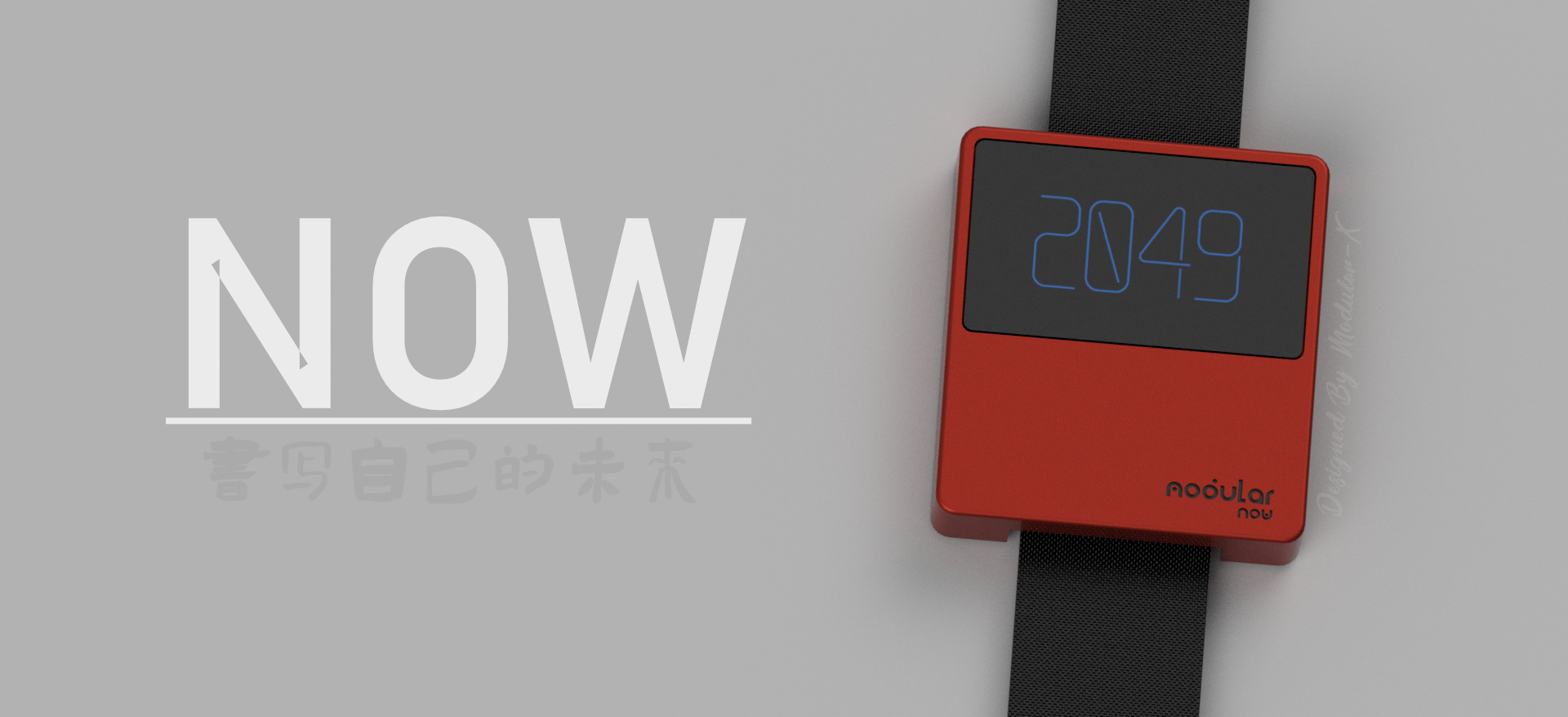

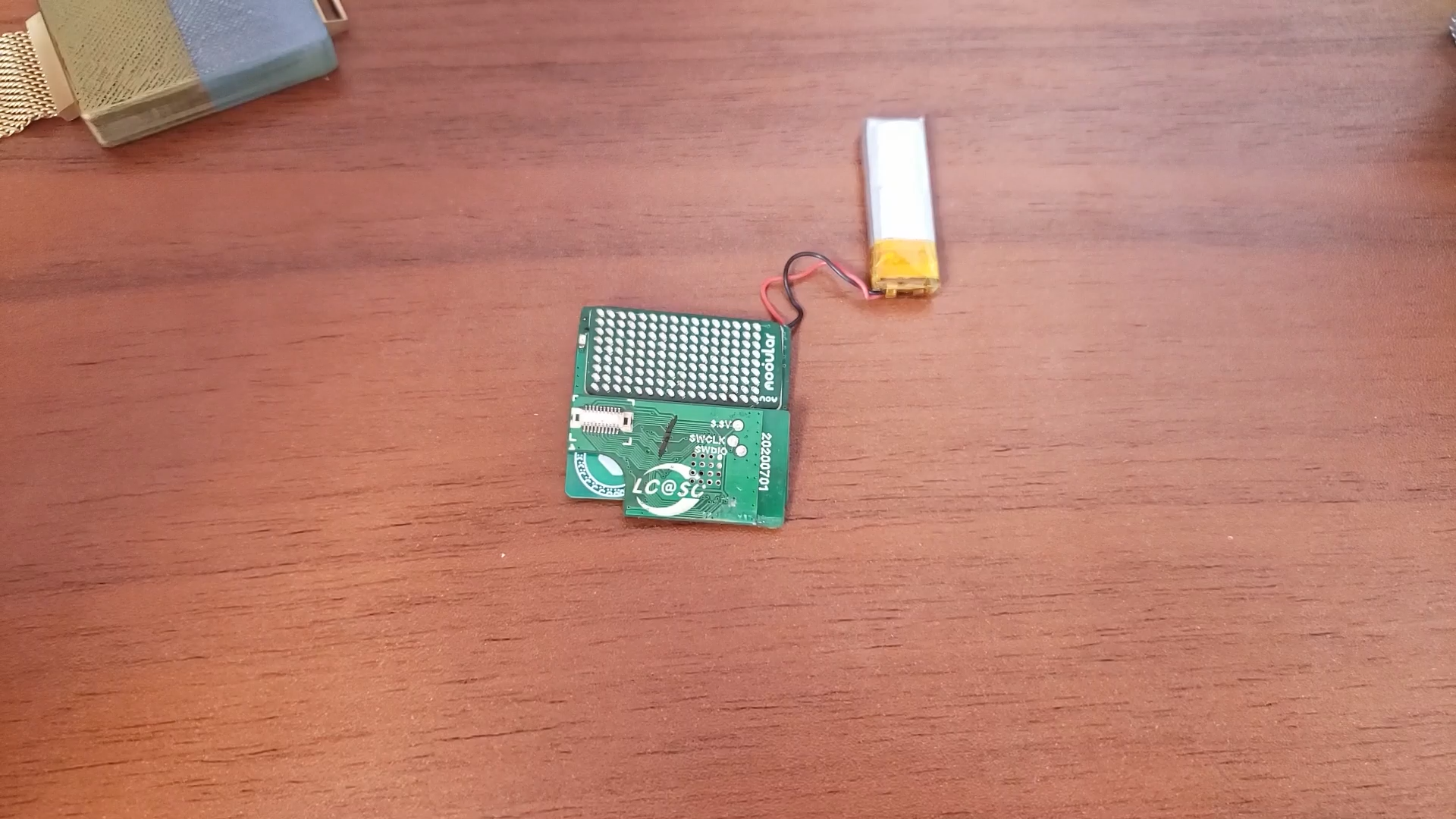

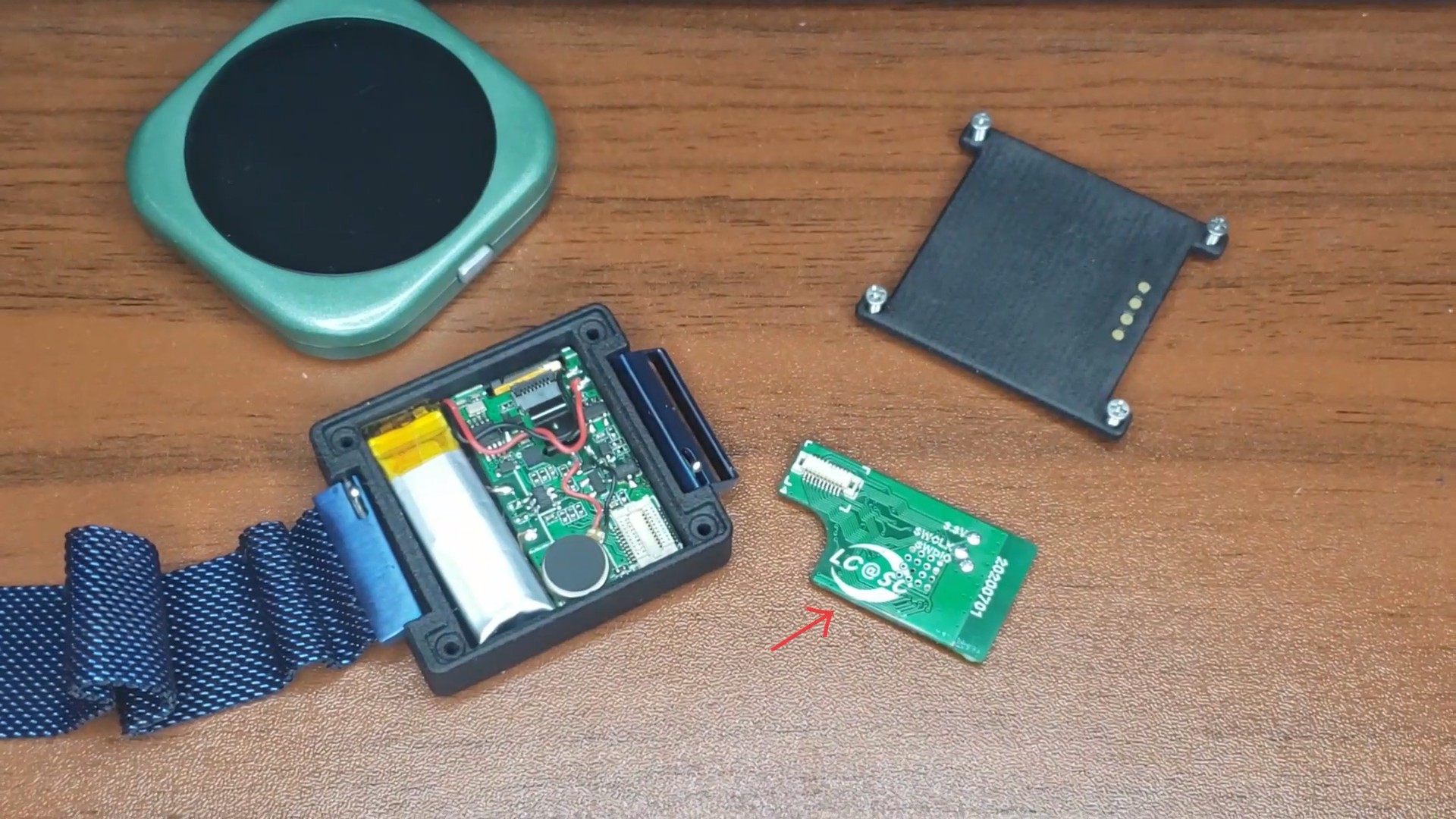

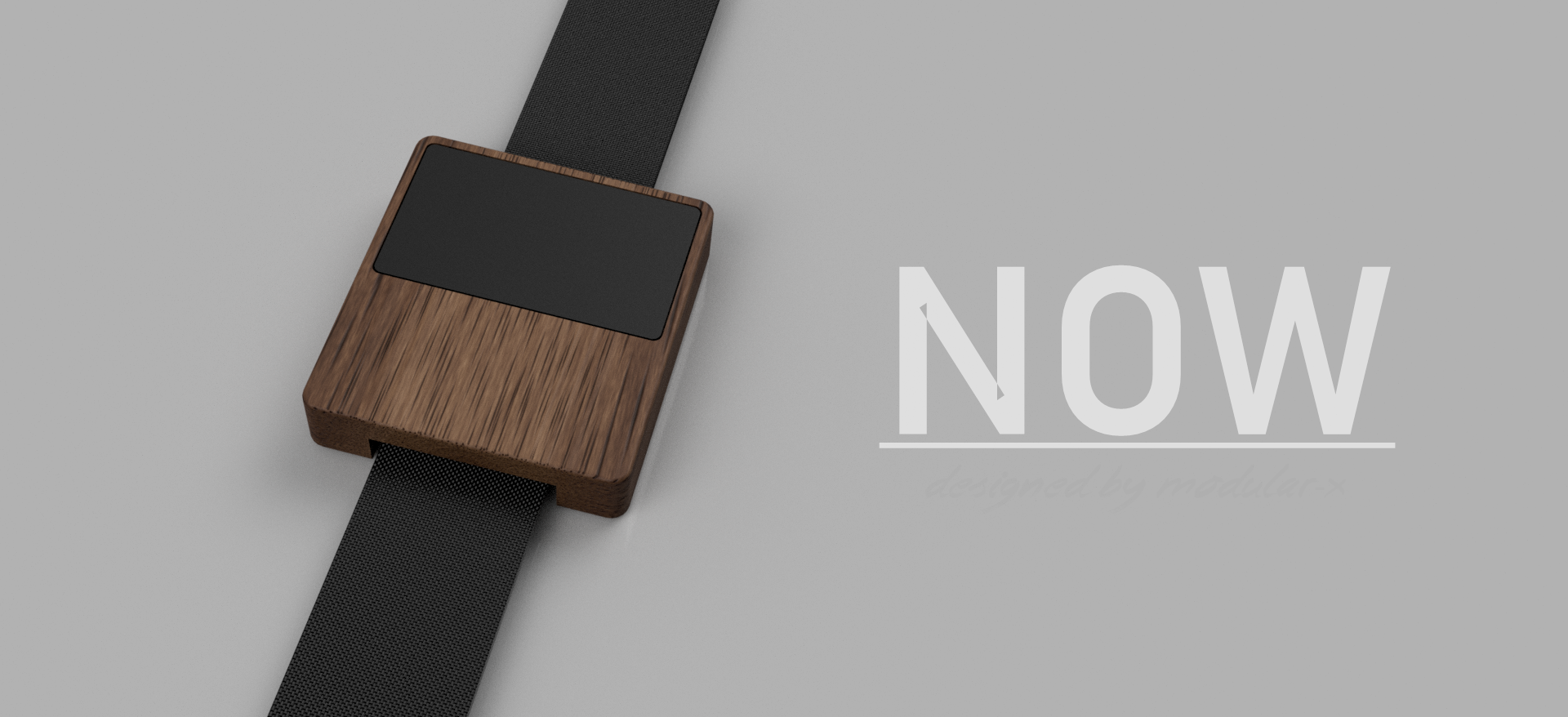

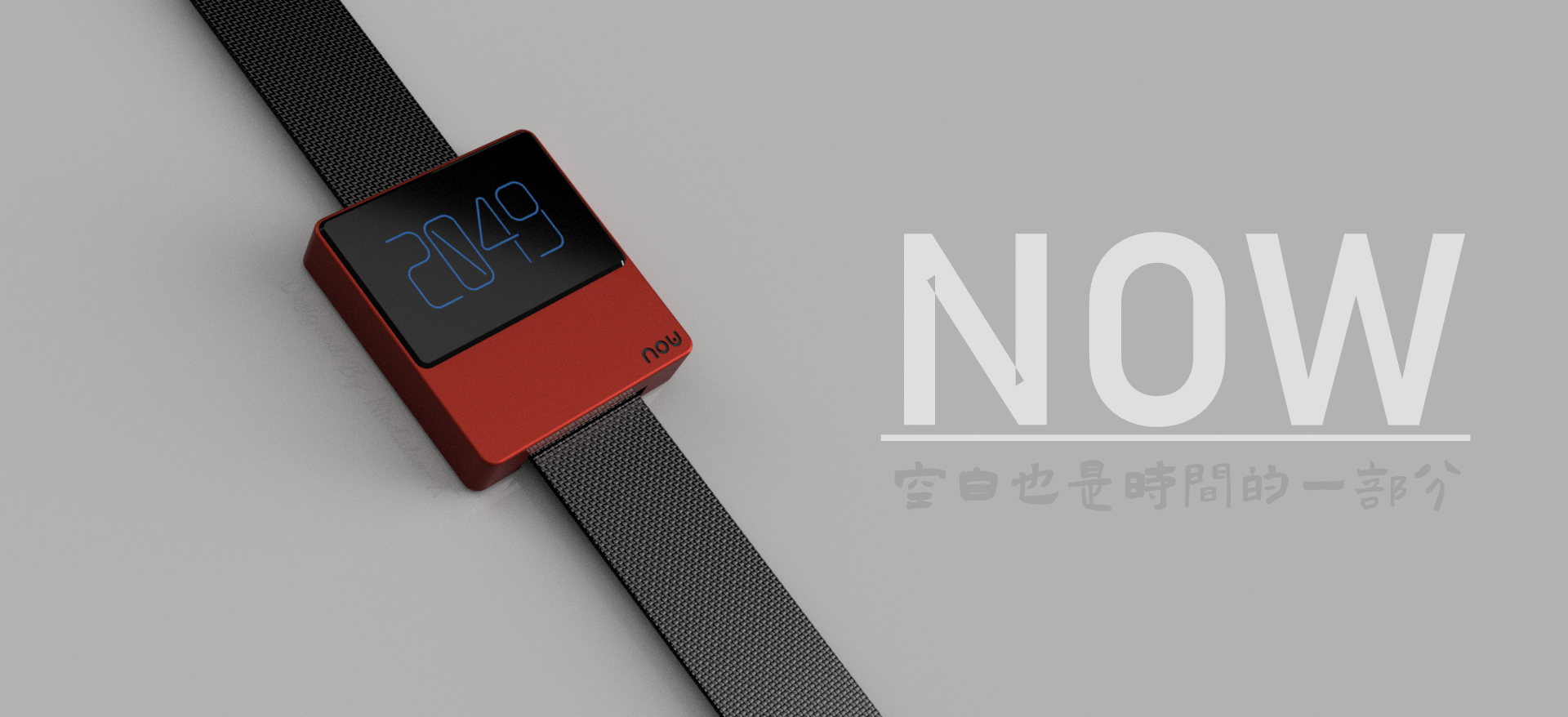

3、项目图片
视频演示：
第五届立创电子设计大赛：《Modular-NOW》项目-功能演示
4、文档

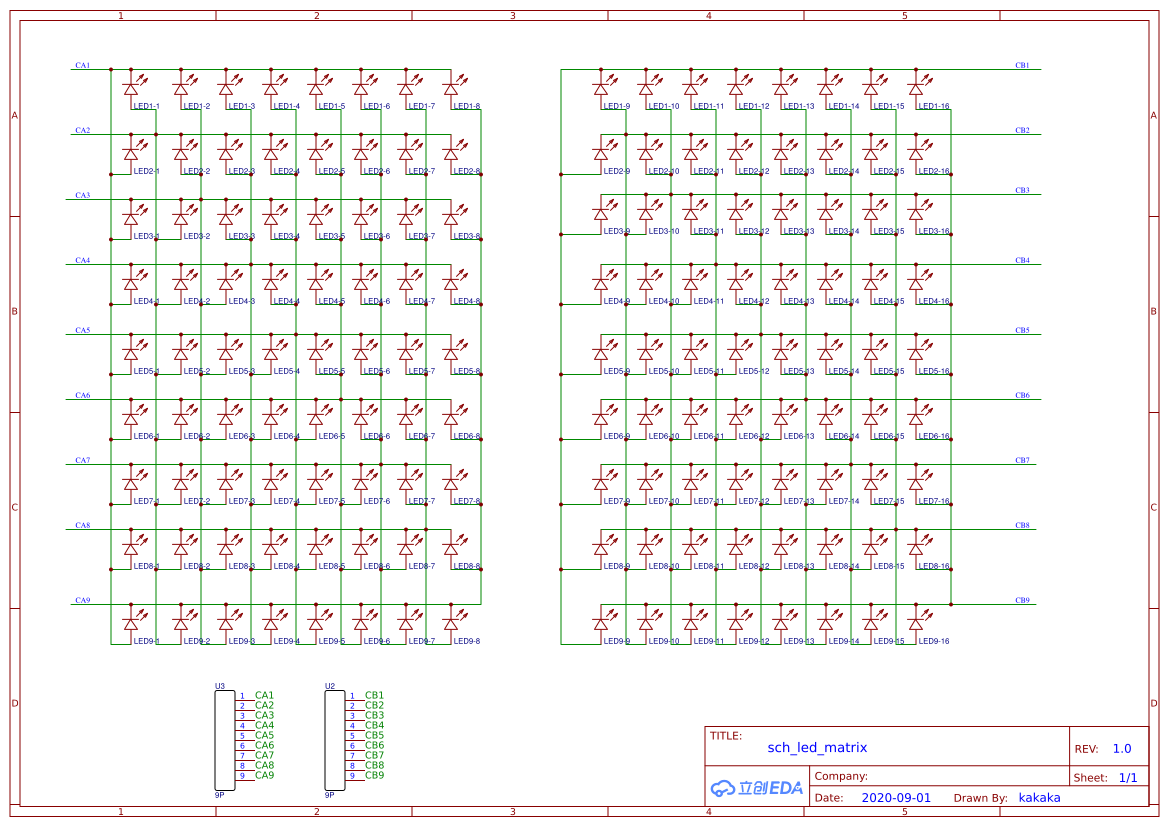

sch_led_matrix（点击进入立创EDA编辑器打开）

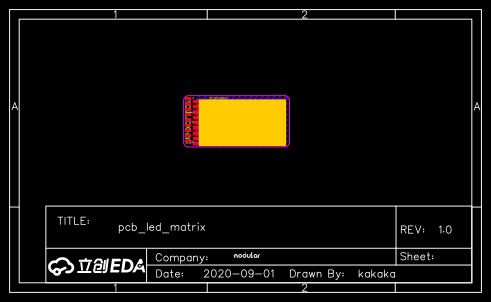

pcb_led_matrix（点击进入立创EDA编辑器打开）
5、BOM 相关器件(为系统自动匹配，请自行识别验证)
| 商品编号 | 型号 | 品牌 | 规格/描述 |
| - | GD32VF103CBT6 |
GigaDevice(兆易创新) |
MCU |
| C47742 | CP2104-F03-GMR | SILICON LABS(芯科) |
QFN-24 / USB芯片 |
| C395516 | GD25WD80CEIGR |
GigaDevice(兆易创新)
|
USON-8 / Flash |
| C77540 |
nRF52832-QFAA-R |
NORDIC |
QFN-48 / 无线收发芯片 |
|
0402CG120G500NT
|
FH(风华)
|
0402 / 12pF(120) ±2% 50V |
您也可以点击下载BOM或点击直接在立创商城下单
工程附件
