人形机器人RS-485总线通信解决方案

RS-485是机器人域内通信的“多面手”。它既用于电源模块、风扇、充电控制器等辅助设备的低速轮询，也用于编码器接口的高速差分通信。与CAN总线互补：CAN管关节和安全，RS-485管电源、辅助设备和编码器。

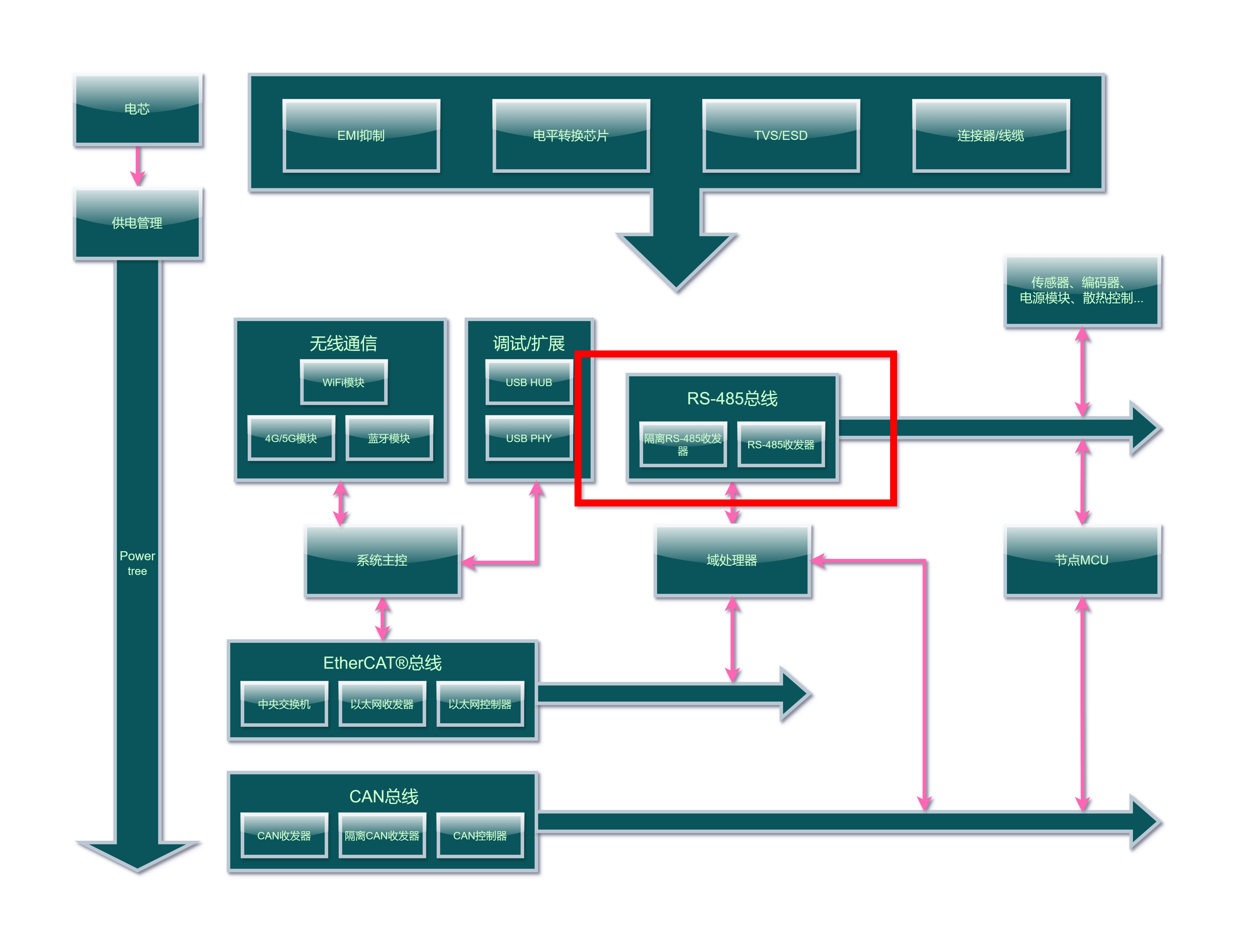

在人形机器人架构中，RS-485有两个典型用途：辅助设备子网和编码器接口。 辅助设备子网连接电源模块、风扇控制器、充电控制器、远程I/O等，负责低成本、高可靠的轮询通信。编码器接口则用于关节MCU与编码器芯片之间的点对点通信，支持T-Format（约2.5Mbps）、BiSS-C（最高10Mbps）、A-Format（2.5-16Mbps） 等协议。两者物理层相同，但协议和拓扑不同，互不冲突。 RS-485收发器负责物理层差分信号收发，把MCU的UART信号转换成总线上的差分信号。隔离RS-485收发器用于跨域或强干扰场景，提供电气隔离，切断地环路、阻断共模噪声，部分型号集成隔离电源。 选型看四点：速率，辅助设备通常500kbps起步，编码器接口可达10Mbps以上；ESD和共模范围，适应工业现场干扰；隔离电压，隔离型号关注隔离等级和CMTI；温度范围，工业级起步，关节附近优选扩展级。 RS-485在原型验证、教育机器人和成本敏感的末端关节中优势明显，但高同步精度量产场景建议优先考虑CAN FD或EtherCAT。
