人形机器人EtherCAT与TSN通信解决方案

EtherCAT和TSN是人形机器人内部实时通信的“中枢神经”。EtherCAT负责关节级实时运动控制，把中央主控的指令以微秒级通信周期、纳秒级同步精度下发到全身关节；TSN负责视觉、语音、传感器等数据的确定性传输。以太网PHY完成物理层信号转换，以太网控制器提供主站侧MAC层扩展。两者配合，构成机器人从躯干到四肢的确定性通信网络。

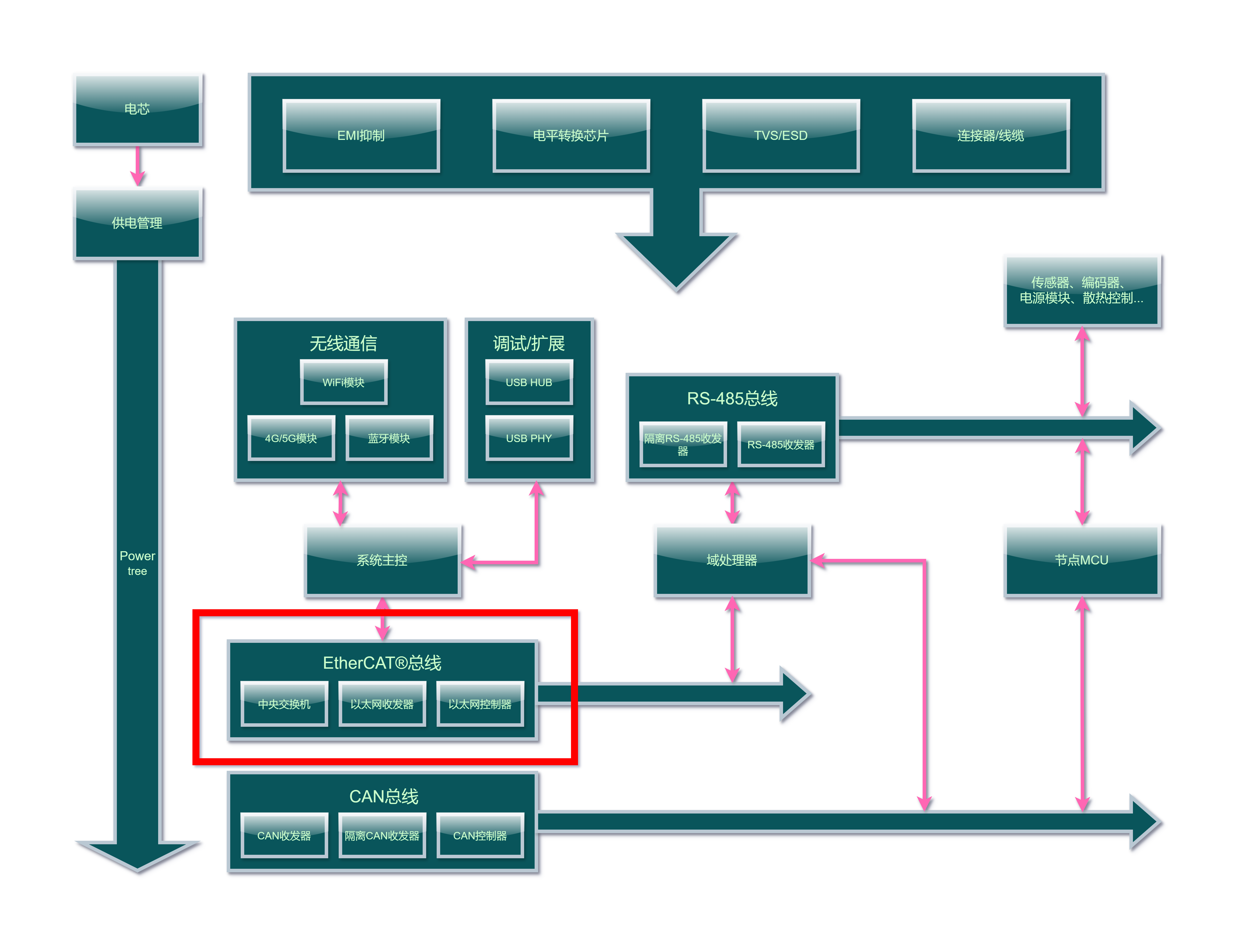

人形机器人的实时通信骨干，由EtherCAT菊花链和TSN交换式网络协同构成，两者定位不同、常共存于同一系统。 EtherCAT菊花链负责关节级实时运动控制。数据帧从中央主控出发，依次穿过所有从站节点，每个从站用ESC（EtherCAT从站控制器） 在硬件层面直接读写数据并转发，端口转发延迟为亚微秒级。ESC内部集成MAC功能和协议处理，不需要独立以太网控制器。采用分布式时钟技术，通信周期可低至62.5μs，同步精度可达纳秒级。 TSN交换式网络负责视觉、语音、传感器等非实时数据的确定性传输。以瑞昱的8×GE+2×10GE交换机方案为例：两组10GE直连中央AI主控与网关，八组GE接口分流至四肢关节控制器、语音系统及各类外设模块。TSN通过IEEE 802.1AS时间同步和802.1Qbv流量调度，确保关键数据在规定时间内抵达。关节驱动模块可通过EtherCAT总线连接TSN交换机，实现异构网络共存。 以太网PHY是两条路线共用的物理层器件。机器人内部优先选用100/1000BASE-T1单对线PHY，用一对双绞线传输数据，大幅减少线束。100BASE-T1用于低数据量、高实时性的末端节点，1000BASE-T1用于视觉、空间感知等高速互联场景。 以太网控制器在EtherCAT菊花链架构中不是必需器件，因为MAC功能已集成在ESC内部。它主要用于主站侧MAC层扩展，或非EtherCAT主站场景。
