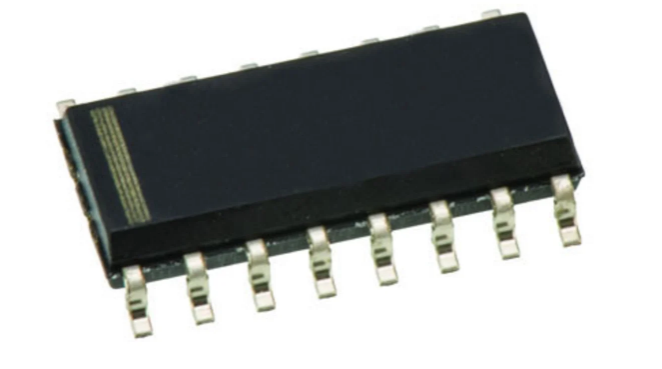

CD4053BM96

厂商名称TI德州仪器
元件分类复用器和解复用器芯片
中文描述模拟多路复用器/解复用器，2:1，3路，240ohm，3V至20V电源，SOIC-16
英文描述20-V，2:1(SPDT)，3-channel analog multiplexer with logic-level conversion
数据手册CD4053BM96数据手册Datasheet PDF
在线购买

CD4053BM96概述

CD4053BM96是三通道2通道模拟多路复用器，具有三个独立的数字控制输入A，B和C和一个禁止输入。每个控制输入选择以单刀双掷配置连接的一对通道中的一个。当这些设备用作解复用器时，通道IN/OUT端子是输出，而COMMON OUT/IN端子是输入。该器件是具有低导通阻抗和非常低的OFF泄漏电流的数字控制模拟开关。这些多路复用器电路在整个VDD-VSS和VDD-VEE供电电压范围内消耗极低的静态功率，而与控制信号的逻辑状态无关。当禁止输入端子上存在逻辑1时，所有通道均关闭。

125R（典型值），低导通电阻超过15VP-P

VDD-VEE的18V信号输入范围

±100pA（典型值）高关断电阻，VDD-VEE=18 V时通道泄漏

数字寻址信号的逻辑级转换

片上二进制地址解码

100％经过20V静态电流测试

在整个封装温度范围内，18V时的最大输入电流为1?A，18V和25°C时为100nA

先断后合开关消除了通道重叠

应用

信号处理，自动化与过程控制，消费电子产品，传感与仪器

CD4053BM96中文参数

安装类型	表面贴装	尺寸	9.9 x 3.91 x 1.58mm
封装类型	SOIC	最低工作温度	-55 °C
引脚数目	16	最高工作温度	+125 °C

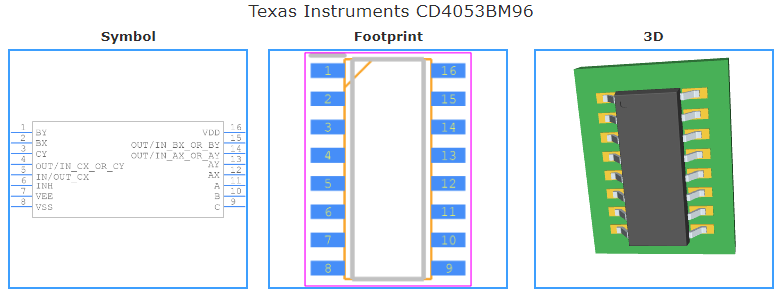

CD4053BM96引脚图
