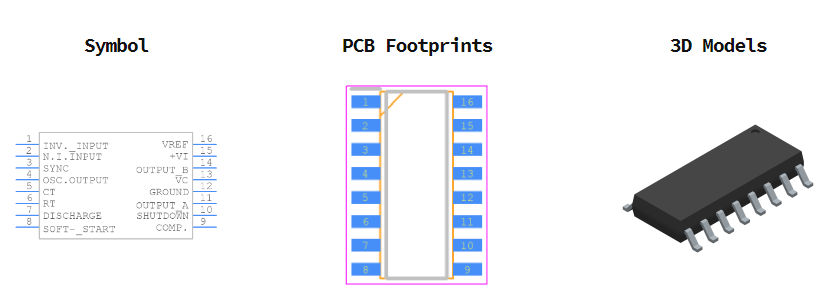

SG3525AP013TR

SG3525A系列脉宽调制器集成电路设计用于在设计所有类型的开关电源时提供更高的性能并减少外部部件数量。片上+5.1 V基准电压调整为±1%，误差放大器的输入共模范围包括基准电压，无需外部电阻器。振荡器的同步输入允许多个单元从属或单个单元与外部系统时钟同步。C T之间的单个电阻器和放电端子提供了广泛的死区时间调整。这些器件还具有内置软启动电路，只需要一个外部定时电容器。关断终端控制软启动电路和输出级，通过脉冲关断的PWM锁存器提供瞬时关断，以及具有更长关断命令的软启动循环。这些功能还由欠压锁定控制，该锁定保持输出关闭，软启动电容器在低于正常输入电压时放电。该锁定电路包括大约500 mV的迟滞，用于无抖动操作。这些PWM电路的另一个特点是比较器后面的锁存器。一旦PWM脉冲因任何原因终止，输出将在此期间保持关闭。每个时钟脉冲都会重置锁存器。输出级是图腾柱设计，能够提供或吸收超过200 mA的电流。SG3525A输出级具有NOR逻辑，为关闭状态提供低输出。

所有功能

双源/汇输出驱动器

锁存PWM以防止多个脉冲

逐脉冲关断

内部软启动

8至35 V操作

100 Hz至500 KHz振荡器范围

5.1 V基准电压调整为±1%

可调死区时间控制

具有迟滞的输入欠压锁定

单独的振荡器同步终端
