MAX809TTRG
- 厂商名称ON安森美
- 元件分类MCU监控芯片
- 中文描述电压监控器，最大监控电压4.9V，3引脚，SOT-23封装，最大复位阈值3.11V，最小复位阈值3.04
- 英文描述Processor Supervisor 3.08V 1 Active Low/Push-Pull 3-Pin SOT-23 T/R
- 数据手册MAX809TTRG数据手册Datasheet PDF
- 在线购买
MAX809TTRG概述
MAX809TTRG是具有低电平有效RESET输出的监控电路。3针微处理器复位监视器设计用于监视数字系统中的VCC，并在必要时向主机处理器提供复位信号。无需外部组件。在VCC下降到复位电压阈值后的10秒内，复位输出被驱动为有效状态。在VCC上升到复位阈值以上之后，复位将保持激活状态，超时时间由工厂调整。经过优化，可以抑制VCC线上的快速瞬态毛刺。
极低的电源电流
VCC瞬态抗扰度
RESET输出保证为VCC=1V
兼容热插拔应用
应用
计算机和计算机周边，便携式器材
极低的电源电流
VCC瞬态抗扰度
RESET输出保证为VCC=1V
兼容热插拔应用
应用
计算机和计算机周边，便携式器材
MAX809TTRG中文参数
| 电压监控器类型 | 微处理器 | 最大监控电压 | 4.9V |
| 监控器数目 | 1 | 最大工作电源电压 | 5.5 V |
| 最大复位阈值电压 | 3.11V | 汽车标准 | AEC-Q100 |
| 最小复位阈值电压 | 3.04 | 最高工作温度 | +105 °C |
| 安装类型 | 表面贴装 | 最小监控电压 | 1.2V |
| 封装类型 | SOT-23 | 最低工作温度 | -40°C |
| 引脚数目 | 3 | 最小工作电源电压 | 1 V |
| 尺寸 | 3.04 x 1.4 x 1.01mm |

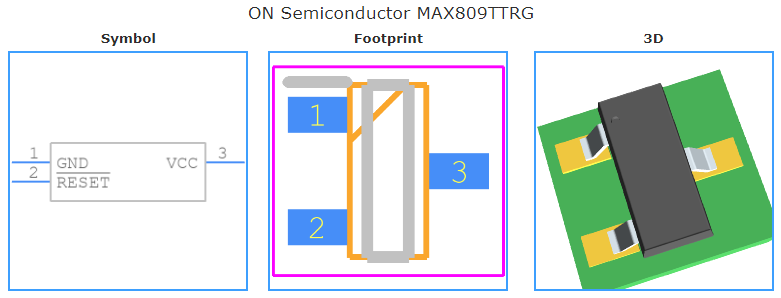

MAX809TTRG引脚图
