LM324N/NOPB
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，4个放大器，1 MHz，0.5 V/?s，3V至32V，DIP，14引脚
- 英文描述Low power general-purpose quad operational amplifier
- 数据手册LM324N/NOPB数据手册Datasheet PDF
- 在线购买
LM324N/NOPB概述
LM324N/NOPB是一款四个独立、高增益、内部频率补偿的运算放大器，可在广泛的电压范围内由单一电源运作。此外，它也可在分体式电源下操作，而且低功耗电源电流的消耗与电源电压的大小无关。应用范围包括传感器放大器、直流增益块和所有传统的运算放大器电路，这些电路现在可以更容易地在单电源系统中实现。例如，LM124-N系列可直接在数字系统中使用的标准5V电源电压下工作，并可轻松提供所需的接口电子器件，而不需要额外的±15V电源。
内部频率补偿的统一增益
非常低的电源电流消耗（700?A）-基本上不受电源电压的影响
输入共模电压范围包括地
差分输入电压范围等同于电源电压
消除了对双电源的需求
允许在GND附近直接感应，并且VOUT也到GND。
与所有形式的逻辑兼容
功率消耗适合于电池操作
在线性模式下，输入共模电压范围包括地和输出电压
即使只用一个电源电压操作，也可以摆动到地
统一增益的交叉频率是有温度补偿的
输入偏置电流也是温度补偿的
100dB大的直流电压增益
45nA低输入偏置电流(温度补偿)
2mV低输入偏移电压
5nA偏置电流
应用
工业，消费电子产品，便携式器材，传感与仪器，电机驱动与控制，测试与测量
内部频率补偿的统一增益
非常低的电源电流消耗（700?A）-基本上不受电源电压的影响
输入共模电压范围包括地
差分输入电压范围等同于电源电压
消除了对双电源的需求
允许在GND附近直接感应，并且VOUT也到GND。
与所有形式的逻辑兼容
功率消耗适合于电池操作
在线性模式下，输入共模电压范围包括地和输出电压
即使只用一个电源电压操作，也可以摆动到地
统一增益的交叉频率是有温度补偿的
输入偏置电流也是温度补偿的
100dB大的直流电压增益
45nA低输入偏置电流(温度补偿)
2mV低输入偏移电压
5nA偏置电流
应用
工业，消费电子产品，便携式器材，传感与仪器，电机驱动与控制，测试与测量
LM324N/NOPB中文参数
制造商:Texas Instruments
产品种类:运算放大器-运放
安装风格:Through Hole
封装/箱体:PDIP-14
通道数量:4 Channel
电源电压-最大:32 V
GBP-增益带宽产品:1.2 MHz
每个通道的输出电流:20 mA
SR-转换速率:500 mV/us
Vos-输入偏置电压:7 mV
电源电压-最小:3 V
最小工作温度:0 C
最大工作温度:+70 C
Ib-输入偏流:250 nA
工作电源电流:1.4 mA
关闭:No Shutdown
CMRR-共模抑制比:80 dB
en-输入电压噪声密度:35 nV/sqrt Hz
系列:LM324-N
输入类型:Rail-to-Rail
最小双重电源电压:+/-1.5 V
工作电源电压:3 V to 32 V，+/-1.5 V to+/-16 V
产品种类:运算放大器-运放
安装风格:Through Hole
封装/箱体:PDIP-14
通道数量:4 Channel
电源电压-最大:32 V
GBP-增益带宽产品:1.2 MHz
每个通道的输出电流:20 mA
SR-转换速率:500 mV/us
Vos-输入偏置电压:7 mV
电源电压-最小:3 V
最小工作温度:0 C
最大工作温度:+70 C
Ib-输入偏流:250 nA
工作电源电流:1.4 mA
关闭:No Shutdown
CMRR-共模抑制比:80 dB
en-输入电压噪声密度:35 nV/sqrt Hz
系列:LM324-N
输入类型:Rail-to-Rail
最小双重电源电压:+/-1.5 V
工作电源电压:3 V to 32 V，+/-1.5 V to+/-16 V

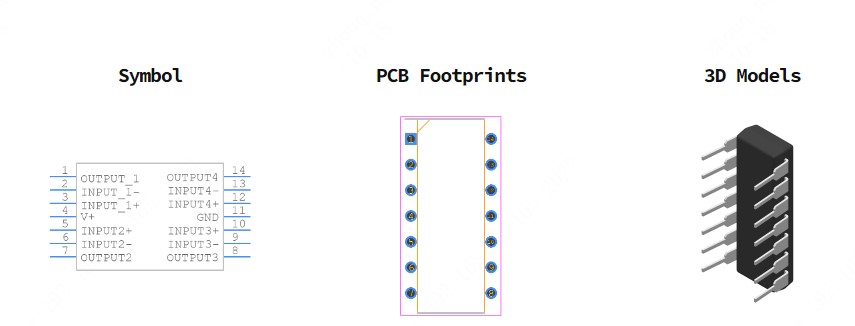

LM324N/NOPB引脚图
