L6561D

厂商名称ST意法半导体
元件分类功率因数校正PFC
中文描述直流/直流开关稳压器,可调,18V输入,400mA输出,SOIC-8
英文描述L6561D,Power Factor Controller,18V,8-Pin,SOIC
数据手册L6561D数据手册Datasheet PDF
在线购买

L6561D概述

L6561D是一款过渡模式的功率因素校正器。它与标准版本完全兼容，它有一个性能优越的倍增器，使该器件能够在宽输入电压范围的应用中工作，并具有出色的THD。此外，启动电流已减少到几十毫安，并且在ZCD引脚上实现了禁用功能，保证了待机模式下的低电流消耗。该芯片采用混合BCD技术，具有微功耗启动电流、1%精确内部参考电压、软输出过压保护、无需外部低通滤波器的电流感应等优点，非常低的工作静态电流使功率耗散最小化。图腾柱输出级能够驱动功率MOS或IGBT，源电流和灌注电流为±400mA。

非常精确的可调输出过压保护

非常低的工作电源电流(典型值4mA)

内部启动定时器

芯片上的电流感应滤波器

禁用功能

过渡模式操作

应用

电源管理

L6561D中文参数

电源电压最小值:11V

电源电压最大值:18V

启动电流:50?A

工作电源电流:4mA

控制器芯片封装类型:SOIC

针脚数:8引脚

占空比(%):-

频率:1MHz

工作温度最小值:-40°C

工作温度最高值:150°C

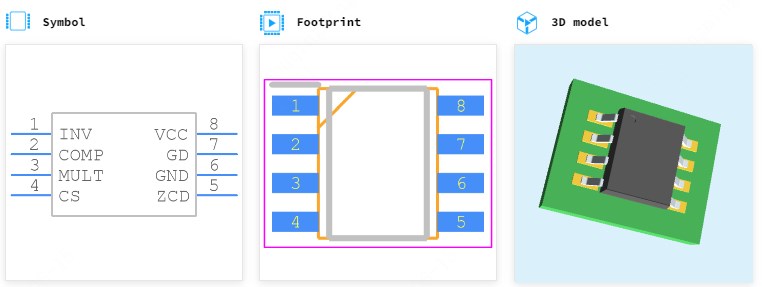

L6561D引脚图
