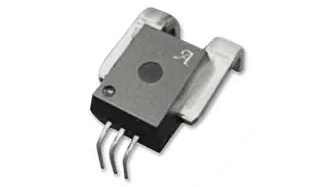

ACS758LCB-050B-PFF-T
- 厂商名称Allegro
- 元件分类电流传感器
- 中文描述电流传感器,电流导体,10 mA,120 kHz,PFF,5引脚,3 V,5.5 V
- 英文描述hermally Enhanced,Fully Integrated,Hall-Effect-Based Linear Current Sensor IC with 100ma
- 数据手册ACS758LCB-050B-PFF-T数据手册Datasheet PDF
- 在线购买
ACS758LCB-050B-PFF-T概述
ACS758LCB-050B-PFF-T是一款散热增强型,完全集成霍尔效应线性电流传感器电路,5引脚CB封装,PFF引线外形.该芯片为AC或DC电流检测提供经济精确的解决方案.包含精密低偏置线性霍尔电路,以及铜导电路径.铜导电路径的电流产生磁场,由霍尔电路转换为成比例的电压.通过将磁信号靠近霍尔传感器,优化了设备的精准度.精确与成比例的输出电压由低失调,斩波稳定BiCMOS霍尔电路提供,该芯片在工厂已进行了精确设定.Allegro专有的集成屏蔽技术提供对电流导体dV/dt和杂散电场的高免疫能力,可在高压侧和高压应用中实现低输出电压纹波和低失调漂移.该设备通过CB,UL E316429,CE和TUV认证.
初级采样电流(Ip)为±50A
灵敏度为40mV/A
电流是双向性
车用级别AEC Q-100合格
超低功耗,100?ohm内部导体电阻
3V至5.5V单电源供电
120KHz带宽(典型值)
响应于阶跃输入电流,输出上升时间为3?s
输出电压按比例至AC或DC电流
工作温度范围为-40°C至+85°C
应用
传感与仪器,电机驱动与控制,电源管理,车用
初级采样电流(Ip)为±50A
灵敏度为40mV/A
电流是双向性
车用级别AEC Q-100合格
超低功耗,100?ohm内部导体电阻
3V至5.5V单电源供电
120KHz带宽(典型值)
响应于阶跃输入电流,输出上升时间为3?s
输出电压按比例至AC或DC电流
工作温度范围为-40°C至+85°C
应用
传感与仪器,电机驱动与控制,电源管理,车用
ACS758LCB-050B-PFF-T中文参数
制造商:Allegro MicroSystems
产品种类:板上安装电流传感器
电流额定值:10 mA
传感器类型:Current Sense
类型:Hall-Effect
工作电源电压:5 V
响应时间:4 us
输出类型:Analog
系列:ACS758
商标:Allegro MicroSystems
最大工作温度:+150 C
最小工作温度:-40 C
产品种类:板上安装电流传感器
电流额定值:10 mA
传感器类型:Current Sense
类型:Hall-Effect
工作电源电压:5 V
响应时间:4 us
输出类型:Analog
系列:ACS758
商标:Allegro MicroSystems
最大工作温度:+150 C
最小工作温度:-40 C

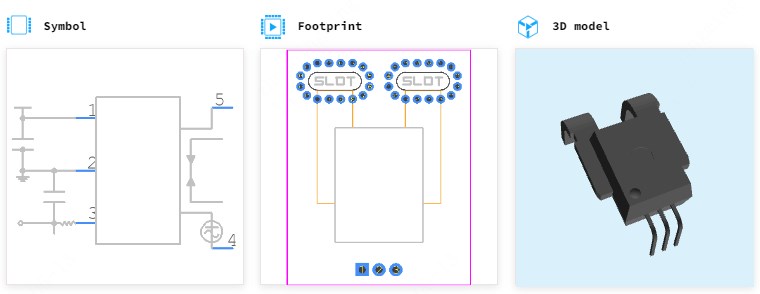

ACS758LCB-050B-PFF-T引脚图
