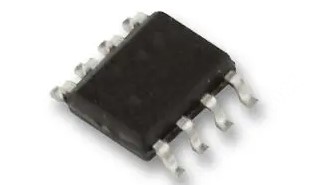

DRV8870DDAR

DRV8870DDAR是一款采用8引脚SO PowerPAD封装的3.6A有刷直流电机驱动器。DRV8870器件是一款用于打印机、电器、工业设备和其他小型机器的有刷直流电机驱动器。两个逻辑输入控制H桥驱动器，该驱动器由四个N沟道MOSFET组成，可以双向控制电机，峰值电流高达3.6A。输入可以是PWM，以使用电流衰减模式的选择来控制电机速度。将两个输入设置为低电平会进入低功耗睡眠模式。

它具有基于模拟输入VREF和ISEN引脚上的电压的集成电流调节，该电压与通过外部检测电阻器的电机电流成正比。将电流限制在已知水平的能力可以显着降低系统功率要求和维持稳定电压所需的大容量电容，尤其是在电机启动和失速情况下。

该器件受到全面保护，不会出现故障和短路，包括欠压、过流和过热。驱动一个直流电机、步进电机的一个绕组或其他负载6.5V至45V宽工作电压565mohm的典型RDS(on)(HS+LS)3.6A PWM控制接口的峰值电流驱动集成电流调节低功耗睡眠模式
