AD8253ARMZ-R7
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器,1个放大器,150µV,20 V/µs,10 MHz,±5V至±15V,MSOP
- 英文描述Instrumentation OpAmps Instrumentation 1±5V~15V 10MHz(-3dB)20 V/us MSOP-10 RoHS
- 数据手册AD8253ARMZ-R7数据手册Datasheet PDF
- 在线购买
AD8253ARMZ-R7概述
AD8253是一款具有数字可编程增益的仪表放大器，具有千兆欧（GR）输入阻抗、低输出噪声和低失真，使其适合与传感器接口并驱动高采样率模拟数字转换器（ADC）。它适用于数据采集、生物医学分析、测试和测量应用。
宽电源：±5V至±15V
可编程增益：1,10,100,1000
数字或引脚可编程增益设置
优秀的直流性能：高CMRR：100dB（最小），G=100
在G=1时，20V/µs最小压摆率
在G=1，RL=10Kohm,2Kohm,600 ohm时，最大增益非线性为5ppm
卓越的交流性能：快速的沉降时间：780ns到0.001%（最大）
低噪音：10nV/√Hz，G=1000（最大）
10引脚MSOP封装
工作温度范围:-40到85°C
宽电源：±5V至±15V
可编程增益：1,10,100,1000
数字或引脚可编程增益设置
优秀的直流性能：高CMRR：100dB（最小），G=100
在G=1时，20V/µs最小压摆率
在G=1，RL=10Kohm,2Kohm,600 ohm时，最大增益非线性为5ppm
卓越的交流性能：快速的沉降时间：780ns到0.001%（最大）
低噪音：10nV/√Hz，G=1000（最大）
10引脚MSOP封装
工作温度范围:-40到85°C
AD8253ARMZ-R7中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 仪表放大器 | 安装风格: | SMD/SMT |
| 系列: | AD8253 | 封装 / 箱体: | MSOP-10 |
| 通道数量: | 1 Channel | 带宽: | 10 MHz |
| 3dB带宽: | 10 MHz | 商标: | Analog Devices |
| SR - 转换速率 : | 20 V/us | 双重电源电压: | +/- 15 V |
| CMRR - 共模抑制比: | 100 dB | 增益V/V: | 1 V/V to 1000 V/V |
| Ib - 输入偏流: | 50 nA | 高度: | 0.85 mm |
| Vos - 输入偏置电压 : | 150 uV | 长度: | 3 mm |
| 电源电压-最大: | 15 V | 最大输入电阻: | 20 kOhms |
| 电源电压-最小: | 5 V | 工作电源电压: | 5 V to 15 V |
| 工作电源电流: | 4.6 mA | Vcm - 共模电压: | 5 V to 15 V |
| 最小工作温度: | - 40 ℃ | 电压增益 dB: | 60 dB |

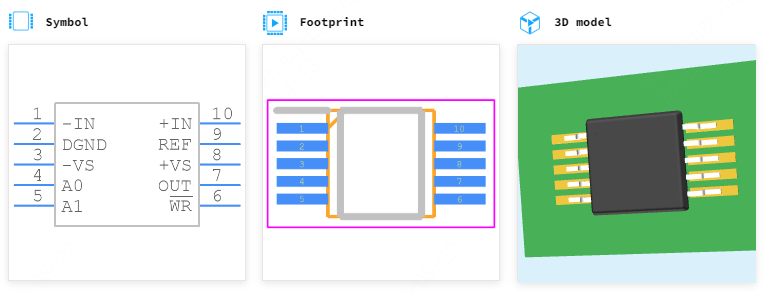

AD8253ARMZ-R7引脚图
